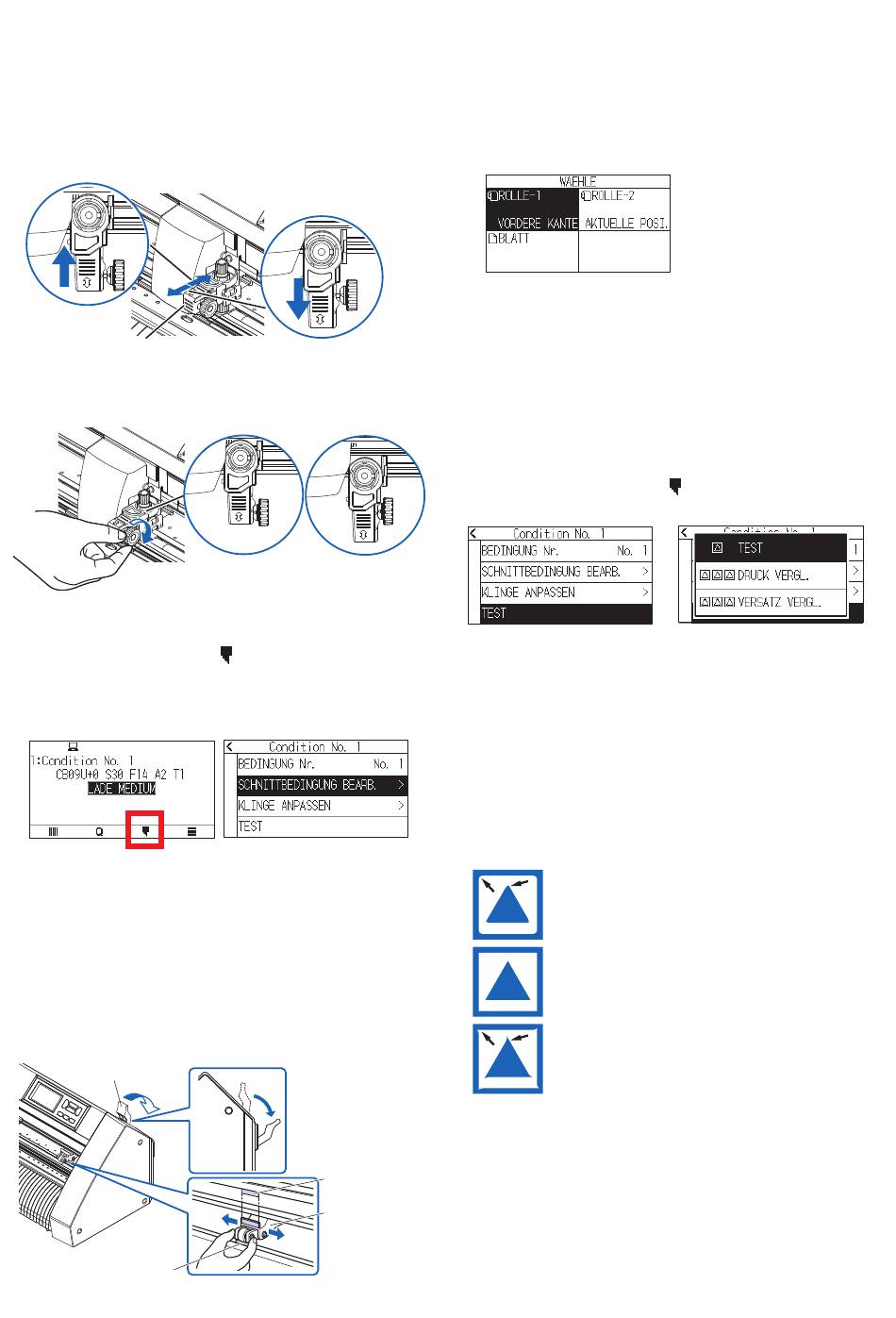

3. Bewegen Sie die Werkzeugspanner.
<Bei Verwendung mit Halbschnitt und Stift>
Orientieren Sie sich beim Bewegen an der Dreiecksmark-
ierung vorne. (Abb. 1)
<Bei Verwendung des Ausschneidens (Perforationsschnitt)>
Orientieren Sie sich bei der Bewegung an der Dreiecksmark-
ierung auf der Rückseite. (Abb. 2)
Abb. 1
Werkzeugspanner
4. Ziehen Sie die Schraube des Werkzeughalters fest.

Einstellung der Schnittbedingungen

Drücken Sie auf das Symbol "
Schnittbedingungen ein.
Einzelheiten zu den einzelnen Einstellungs elementen finden
Sie im Bedienungsanleitung.

Ausrichten der Druckrolle

Senken Sie den Mediensatzhebel, um die Druckrollen
anzuheben.
Passen Sie die Position der linken und rechten Druckrolle
entsprechend der Breite des Mediums an.
Verwenden Sie die Rollenpositionsführung, um die Druck-
rollen an beiden Enden des Mediums und die rechte
Druckrolle an der breitesten Rolle rechts zu positionieren.
Mediensatzhebel
Gritwalze
Abb. 2
" und stellen Sie die
Orientierungshilfe zur
Position der Druckrolle
Druckrolle

Auswahl des Mediensets

Laden Sie das Medium und heben Sie den Medien Einstell-
hebel an, um die Druckrollen abzusenken.
Wählen Sie den Medienzustand entsprechend dem gelad-
enen Medium aus.
Nachdem das Medium erkannt wurde, wird der Startbild-
schirm angezeigt.
ROLLE-1 VORDERE KANTE:
Die Medienbreite und Vorderkante werden erkannt.
ROLLE-2 AKTUELLE POSI.:
Es wird nur die Medienbreite erkannt.
BLATT:
Die Medienbreite, die Vorderkante und die Hinterkante des
Blattmediums werden erkannt.

Schneiden eines Testmusters

Klicken Sie auf das Symbol "
"TEST" aus dem Menü "TEST".
Überprüfen Sie das Ergebnis des Testschnitts und stellen Sie
GESCHWINDIGKEIT, KRAFT und BESCHLEUNIGUNG auf
den optimalen Wert ein.
Wenn ein allgemeines Schneidmedium verwendet wird,
stellen Sie einen Wert ein, der einen dünnen Kratzer auf dem
Trägerblatt verursacht.
Überprüfen Sie die Ecken von Dreiecken und Rechtecken
und passen Sie den Versatz an, um sicherzustellen, dass sie
sauber geschnitten sind.
So überprüfen Sie den Offset
Die Ecken sind abgerundet:
Nicht ausreichender Anpassungswert.
Erhöhen Sie den Offset wert.
Die Ecke ist sauber geschnitten:
Optimaler Offset wert.
Die Ecke steht ab wie der Schnurrbart:
Zu großer Anpassungswert.
Verringern Sie den Offset wert.
Nachdem Sie diese überprüft bzw. angepasst haben, ist die
Einrichtung abgeschlossen.
Dann ist der Schneideplotter bereit zum Schneiden.
" eund wählen Sie dann
