7.4 Festlegen des STEP PASS

Diese Funktion verwenden Sie, wenn der in den Schnittdaten definierte Abstand zwischen den Koor-
dinatenpunkten sehr eng ist. Der hier festgelegte Wert STEP PASS dient als Mindestabstandseinheit
zur Verarbeitung der Schnittdaten und ermöglicht mehr Stabilität während der Klingenkontrolle sowie
erhöhte Schneidqualität.
Vorgang

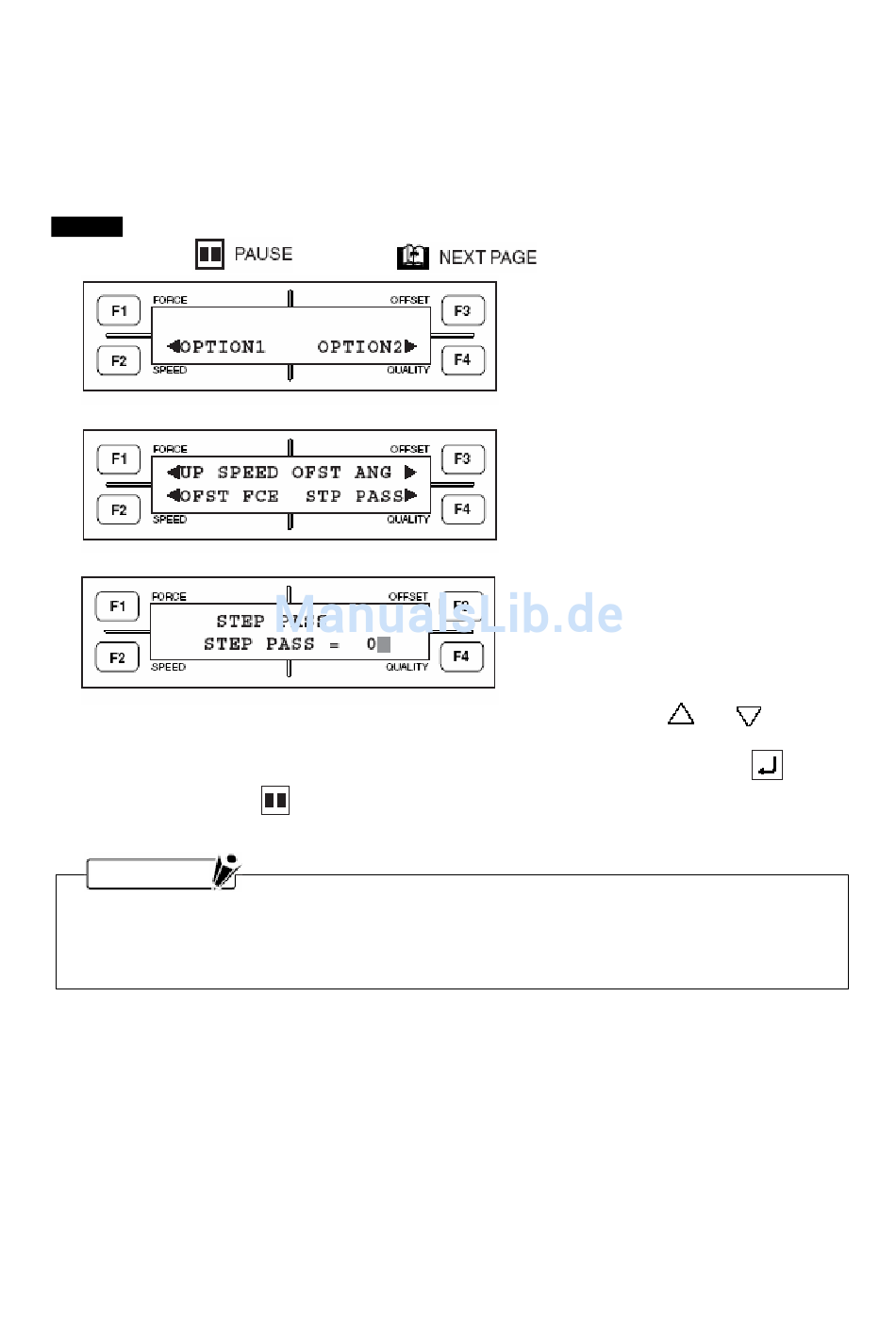

(1) Drücken Sie
(2) Drücken Sie die Taste F2 (OPTION1), es erscheint folgendes Menü:
(3) Drücken Sie die Taste F4 (STEP PASS), um zum folgenden Menü zu gelangen:
(4) Zum Ändern der Einstellung STEP PASS benutzen Sie die Positionstasten
Sie eine ganze Zahl von 0 bis 20 eingeben.
(5) Wenn Sie mit den Einstellungen zufrieden sind, drücken Sie zum Speichern die Taste
(6) Drücken Sie die Taste
H I N W E I S
Die Einstellungen zu OFFSET ANGLE verbleiben auch nach Ausschalten des Plotters im Speicher.
Ist der Wert STEP PASS zu hoch, könnte das erhaltene Bild von dem gewünschten Muster abwei-
chen. Im Normalbetrieb wird empfohlen, den Schneidvorgang mit dem Parameter STEP PASS auf
0 durchzuführen.
und danach
(PAUSE), damit der Plotter in den Bereitschaftsstatus zurückkehrt.
7-4
, es erscheint nachfolgendes Menü.
und , indem
.
