7.6 Festlegen der Werte zur DISTANCE ADJUST
Die Funktion DISTANCE ADJUST dient der Korrektur von Längenabweichungen von Liniensegmenten
während des Schneidens oder Plottens. Die Korrekturwerte werden in Prozent des tatsächlichen Ab-
stands beim Schneiden bzw. Plotten eingegeben. Beispiel: Wird 0,05% für den Parameter X= eingege-
ben, erhöht sich der Schnittabstand in X-Richtung um 0,05%. Bei einer Schnittlänge von 500 mm wird
der resultierende Abstand folglich um 0,25 mm auf 500,25 mm erhöht (500 x 0,05 = 0,25 mm).
Vorgang
(1) Drücken Sie

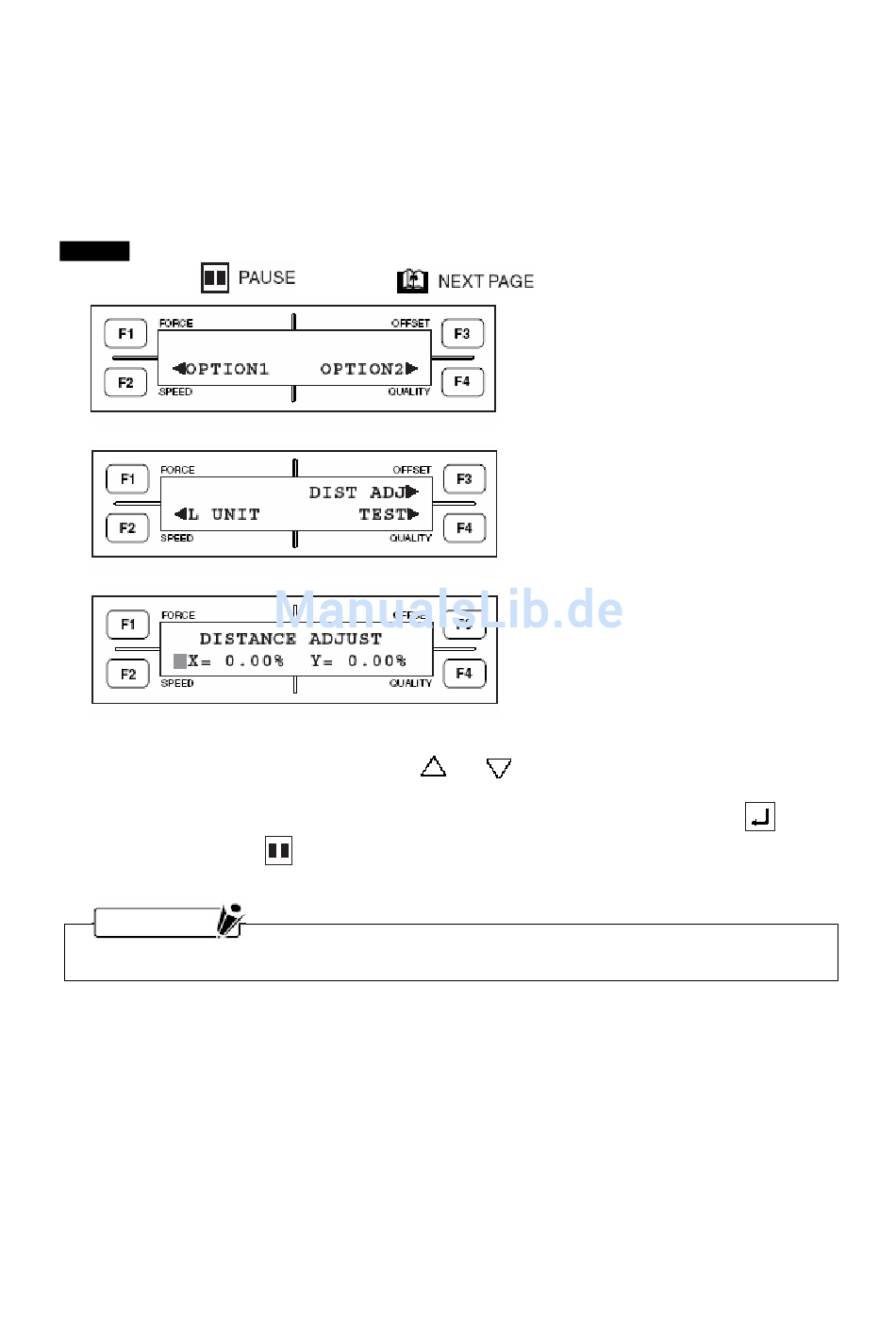

(2) Drücken Sie die Taste F4 (OPTION2), es erscheint folgendes Menü:
(3) Drücken Sie F3 (DISTANCE ADJUST), um zu folgendem Menü zu gelangen.
(4) Drücken Sie F2 (X=) oder F4 (Y=), um den blinkenden Cursor vor den Wert der zu ändernden Ko-
ordinatenachse zu bewegen.
Legen Sie dann mittels der Positionstasten
+0,25% fest. Wiederholen Sie diesen Vorgang bei Bedarf für den Y-Parameter.
(5) Wenn Sie mit den Einstellungen zufrieden sind, drücken Sie zum Speichern die Taste
(6) Drücken Sie die Taste
H I N W E I S
Die Einstellungen zu DIST. ADJ. verbleiben auch nach Ausschalten des Plotters im Speicher.
und danach
und
(PAUSE), damit der Plotter in den Bereitschaftsstatus zurückkehrt.
7-6
, es erscheint nachfolgendes Menü.
einen Korrekturwert von –0,25% bis
.
