6 Verwendung der Hauptfunktionen

In diesem Kapitel werden die Hauptfunktionen des Plotters zum Schneiden oder Plotten beschrieben.
6.1 Auswählen der Nullpunktposition im Modus HP-GL
Lautet die Einstellung COMMAND HP-GL, kann die Funktion ORIGIN verwendet werden, um die Posi-
tion des Nullpunktes entweder in die linke untere Ecke oder die Mitte der Schneid- bzw. Plotfläche zu
legen. Ist GP-GL eingestellt, erscheint dieser Befehl nicht.

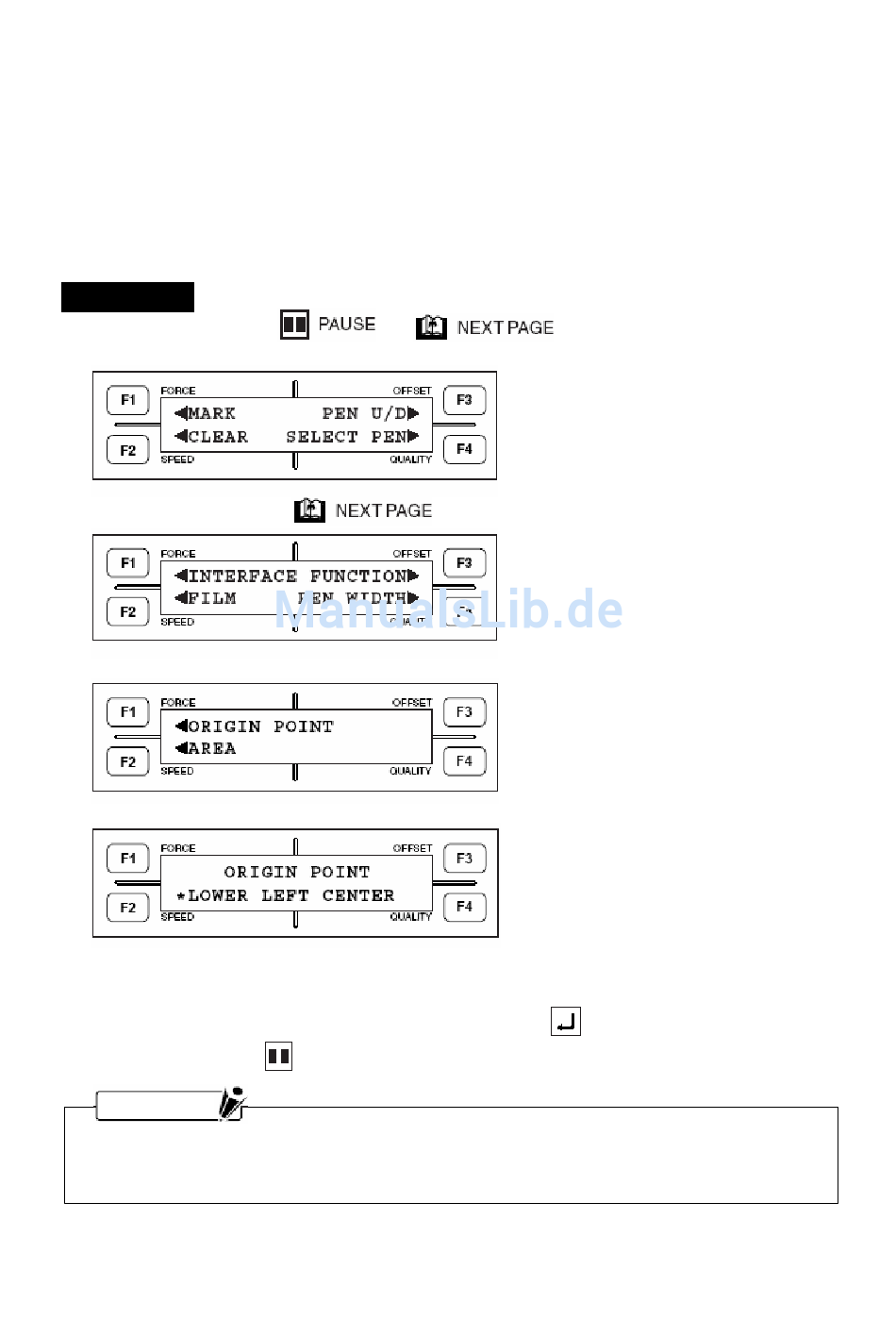

Vorgang
(1) Drücken Sie gleichzeitig
Menü.
(2) Drücken Sie auf die Taste
(3) Drücken Sie die Taste F2 (FILM), es erscheint folgendes Menü.
(4) Drücken Sie F1 (ORIGIN POINT), um zu folgendem Menü zu gelangen:
(5) Die aktuelle Einstellung wird durch den Stern (*) gekennzeichnet.
Drücken Sie die Taste F2 (LOWER LEFT), um den Nullpunkt in die linke untere Ecke zu verschie-
ben. Um den Nullpunkt in die Mitte zu legen, drücken Sie die Taste F4 (CENTER).
(6) Wenn Sie mit den Einstellungen zufrieden sind, drücken Sie
(7) Drücken Sie die Taste
H I N W E I S
Die Einstellung ORIGIN POINT verbleibt auch nach dem Ausschalten des Plotters im Speicher.
Die Koordinatenwerte im Display geben den relativen Abstand des Punktes selbst dann von der
linken unteren Ecke des effektiven Schneidbereiches an, wenn CENTER festgelegt wurde.
und
, um zum folgenden Menü zu wechseln.
(PAUSE), damit der Plotter in den Bereitschaftsstatus zurückkehrt.
6-1
, es erscheint unten dargestelltes
zum Speichern der Einstellung.
