6.8 Festlegen des Passermarkenmodus
Der Passermarkenmodus (MARK MODE) ermöglicht die Ausrichtung der X- und Y-Achsen des Plot-
ters mit den Koordinatenachsen eines, z. B. mit Passermarken, vorgedruckten Mediums.
H I N W E I S
•
Zur automatischen Erkennung von Passermarken müssen deren Linienbreiten innerhalb eines
Bereiches von 0,3 bis 1,0 mm liegen.
•
Wenn Sie andere Farben als schwarze Passermarken auf weißem Untergrund verwenden,
kann der Plotter die Passermarken evtl. nicht erkennen.
•
Die Passermarken können auch nicht präzise gelesen werden, wenn
- Die Ecken der Passermarken verschwommen sind;
- sich Staub oder Fremdkörper im Lesebereich befinden; oder
- sich das Medium von der Tischoberfläche löst.
•
Wenden Sie die manuelle Passermarkenerkennung an, wenn Sie ein Medium verwenden, das
sich nicht zur automatischen Passermarkenerkennung eignet.
Vorgang
(1) Drücken Sie gleichzeitig

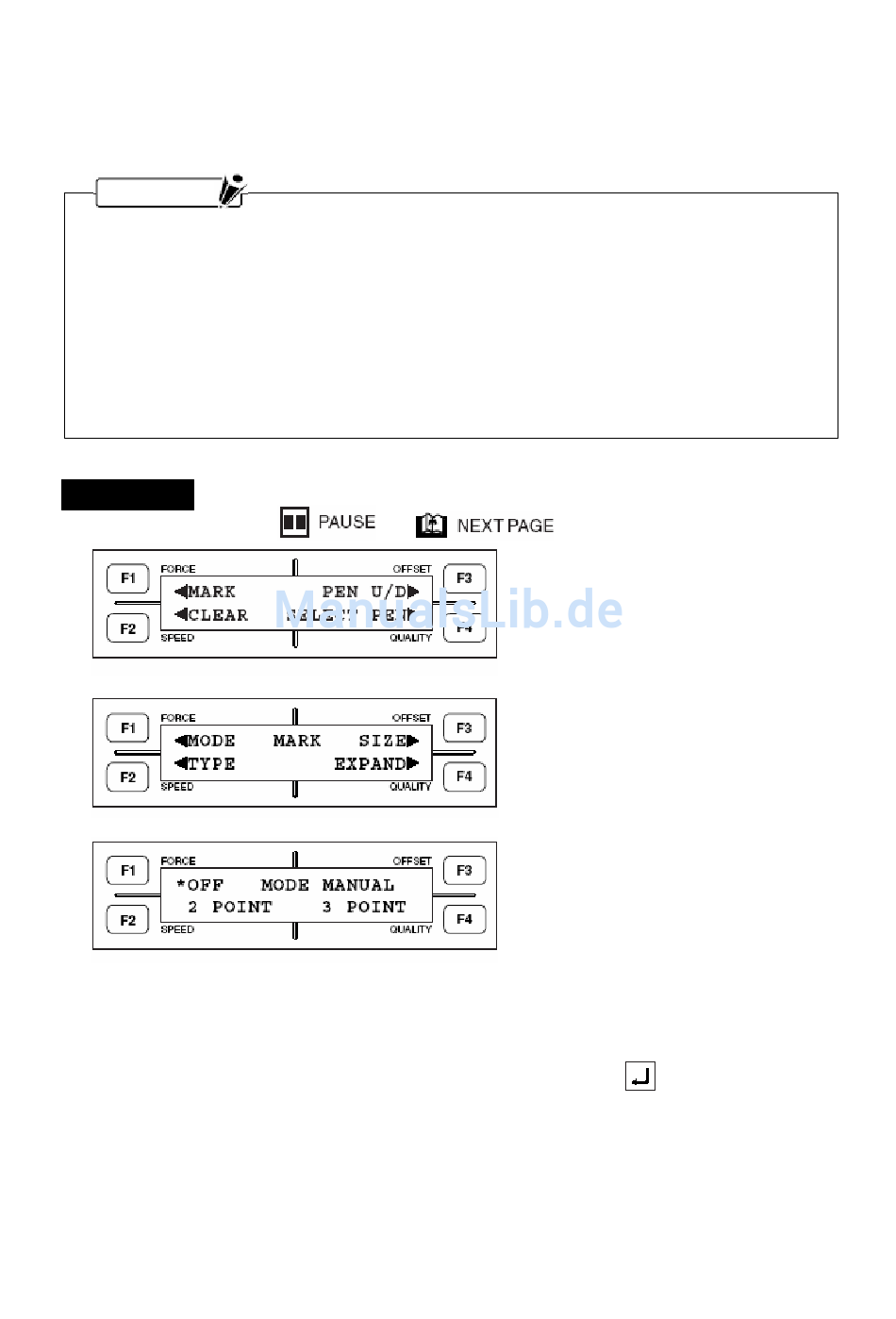

(2) Drücken Sie die Taste F1 (MARK), es erscheint folgendes Menü:
(3) Drücken Sie die Taste F1 (MODE), um das folgende Menü anzuzeigen:
(4) Die aktuelle Einstellung ist durch das Sternsymbol (*) hervorgehoben.
Zur Deaktivierung der Passermarkenerkennung drücken Sie F1 (OFF).
Zum Auswählen der manuellen Passermarkenerkennung drücken Sie F3 (MANUAL).
Zur Auswahl der 2-Punkt-Erkennung drücken Sie F2 (2POINT).
Zur Auswahl der 3-Punkt-Erkennung drücken Sie F4 (3POINT).
(5) Wenn Sie mit den Einstellungen zufrieden sind, drücken Sie die Taste
Einstellungen.
Wenn Sie in Schritt (4) 2POINT oder 3POINT ausgewählt haben, fahren Sie mit Schritt (6) fort, um
die Parameter MARK MOVE anzugeben.
Wenn Sie OFF oder MANUAL gewählt haben, fahren Sie bei Schritt (9) fort.
und
6-14
, es erscheint nachfolgendes Menü.
zum Speichern Ihrer
