5 Anwendung der Grundfunktionen

In diesem Kapitel werden die Grundfunktionen des Plotters erklärt.
5.1 Festlegen des Nullpunktes auf der Plotterfläche
Der Startpunkt eines Schneid- oder Plotvorgangs kann frei an eine beliebige Position innerhalb der
mechanischen Plotterfläche versetzt werden.
H I N W E I S
Um diese Funktion nutzen zu können, muss der Parameter MARK deaktiviert sein. (Nähere Infor-
mationen dazu finden Sie in Abschnitt 6.7 „Einstellen des Parameters MARK MODE zum Drucken
von Passermarken".
Vorgang
(1) Bewegen Sie den Werkzeugkopf mit Hilfe der Tasten
tion des neuen Nullpunktes, wenn sich der Plotter im Bereitschaftsstatus befindet.
(2) Das Drücken der Taste ORIGIN löst einen Signalton aus und der neue Nullpunkt wird auf die ak-
tuelle Position des Werkzeugkopfes versetzt.
Nach dem Versetzen des Nullpunktes wird dieser initiiert, sobald Sie die Koordinatenachsen mittels
des Parameters ROTATE drehen, den Modus Spiegeln (MIRROR) einschalten oder die Plotfläche
an- oder abwählen.
Wenn Sie die Koordinatenachsen drehen oder den Spiegelbefehl mit der neuen Nullpunktposition
durchführen möchten, achten Sie darauf, dass die Parameter ROTATE und MIRROR MODE fest-
gelegt wurden, bevor der Nullpunkt des Plotbereiches angegeben wurde.
H I N W E I S
Die nach der Festlegung eines neuen Nullpunktes angezeigten Koordinatenwerte entsprechen
dem relativen Abstand zwischen aktueller Position und neuem Nullpunkt.

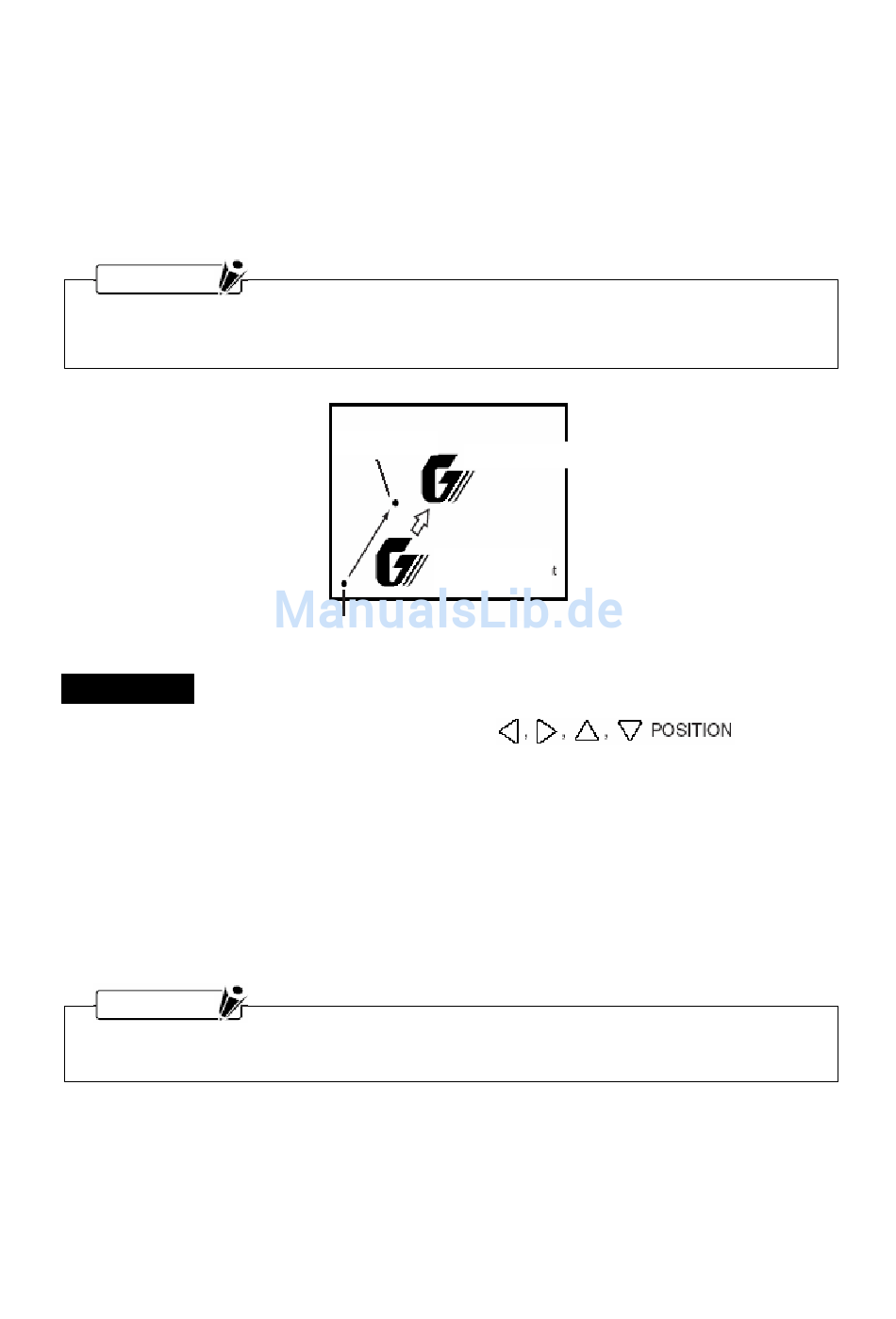

Neuer Nullpunkt
Schnitt vom neuen Nullpunkt aus
Schnitt vom alten
Nullpunkt aus
Original-Nullpunkt
5-1
an die Posi-
