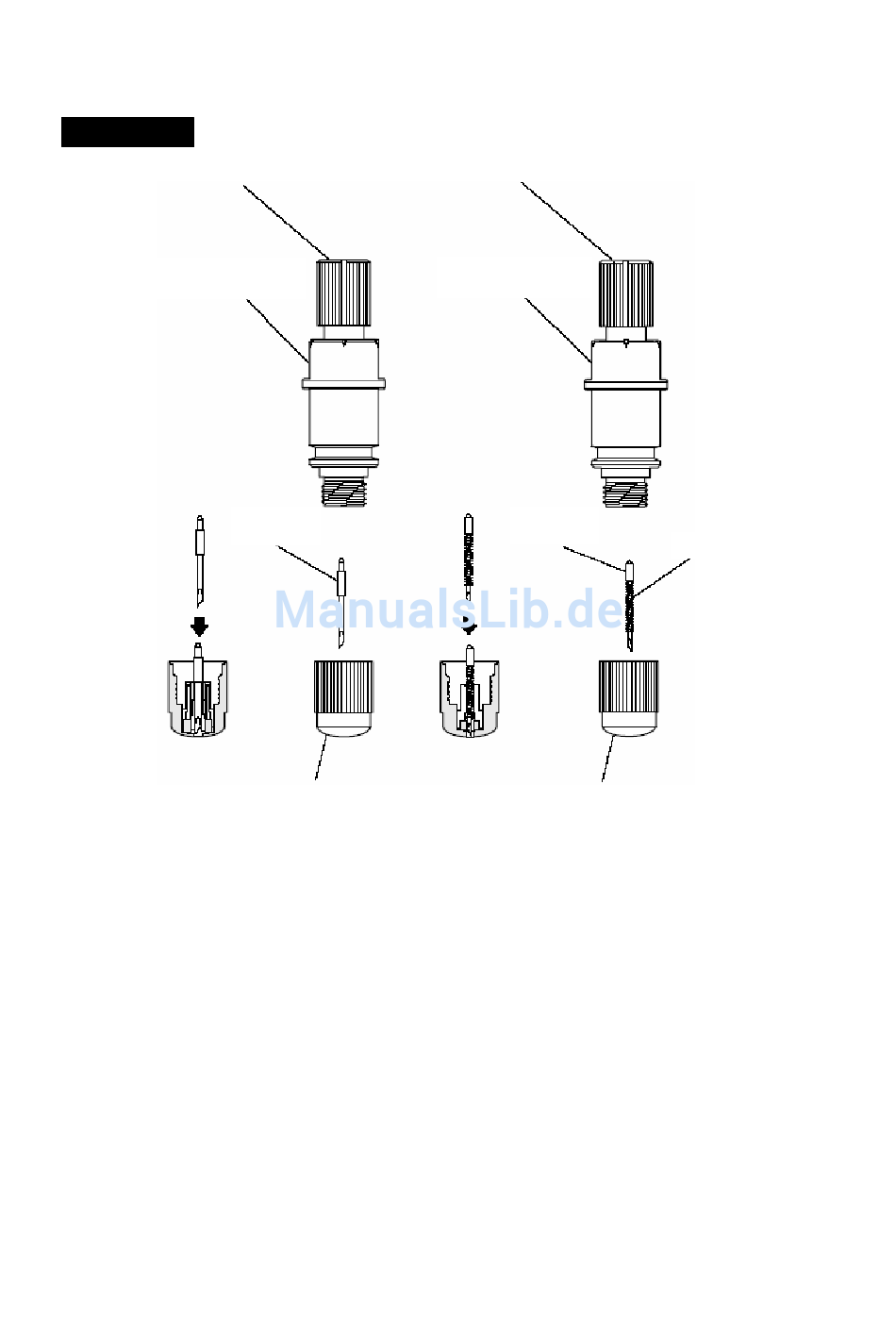

2.3 Austauschen einer Messerklinge

Vorgang
Stellring für die Klingenlängen (rot)
Kolben
(für 1,5 mm-Klinge)
(1) Drehen Sie den Stellring für die Klingenlänge, um die Klinge in den Kolben einzuziehen.
(2) Drehen Sie die Kappe entgegen dem Uhrzeigersinn, um sie aus dem Kolben zu drehen.
(3) Nehmen Sie die Klinge aus der Kolbenkappe heraus.
(4) Nehmen Sie eine neue Klinge und setzen Sie diese in die vorgesehene Bohrung in der Kappe ein.
(5) Wenn Sie die Klinge in die Kappe eingesetzt haben, schrauben Sie den Kolben von oben fest.
Klinge mit
Ø 1,5 mm
Kappe für 1,5 mm-Klinge
Stellring für die Klingenlängen (blau)
Kolben
(für 0,9 mm-Klinge)
Klinge mit
Ø 0,9 mm
Kappe für 0,9 mm-Klinge
2-3
Feder
