10 SCHNITTSTELLEN

Dieses Kapitel beschreibt die Einrichtung der Plotterschnittstellen für den Datentransfer mit einem
Computer. Dieser Plotter besitzt eine serielle Schnittstelle RS-232C sowie eine parallele Centronics-
kompatible Schnittstelle. Der Schnittstellenmodus des Plotters wird entsprechend des zum Plotter ü-
bermittelten Datentyps automatisch ausgewählt.

10.1 Einrichten der USB bzw. parallelen Centronics-kompatiblen Schnittstelle

Zur Verwendung der USB- bzw. Centronics-kompatiblen parallelen Schnittstelle müssen Sie lediglich
den Befehlsmodus festlegen sowie entweder den Parameter STEP SIZE (in GP-GL) oder den Para-
meter ORIGIN (in HP-GL).
Nähere Informationen zur Bearbeitung der benötigten Parameter finden Sie in den Abschnitten 10.5
„Auswählen des Modus COMMAND", 10.3 „Festlegen von STEP SIZE" sowie 6.1 „Auswählen der
Nullpunktposition im Modus HP-GL".

10.2 Einrichten der seriellen Schnittstelle RS-232C

Zur Verwendung der seriellen Schnittstelle RS-232C müssen Sie den Modus COMMAND, den Para-
meter STEP SIZE (in GP-GL) bzw. den Parameter ORIGIN (in HP-GL) und die Bedingungen für die
Schnittstelle RS-232C festlegen. Über die Kontrolltafel des Plotters können Sie bis zu drei verschiede-
ne Bedingungssätze für RS-232C als COND No. RS-1, RS-2 und RS-3 speichern. Dadurch sind Sie in
der Lage, Schnittstellenbedingungen schnell und leicht an die gewünschte Anwendung anzupassen.
Legen Sie in Ihrer Software und für Ihren Plotter dieselben Schnittstellenbedingungen fest, da der
Plotter ansonsten eine Fehlermeldung anzeigen könnte, nicht alle vom Computer gesendeten Daten
korrekt empfängt oder es zu einer Fehlfunktion kommen kann. Prüfen Sie in solchen Fällen Ihre
Schnittstellenbedingungen erneut.
Nähere Informationen zum Bearbeiten der Parameter finden Sie in den Abschnitten 10.5 „Auswählen
des Modus COMMAND", 10.3 „Festlegen von STEP SIZE", 6.1 „Auswählen der Nullpunktposition im
Modus HP-GL" sowie 10.4 „Festlegen der Schnittstellenbedingungen RS-232C."

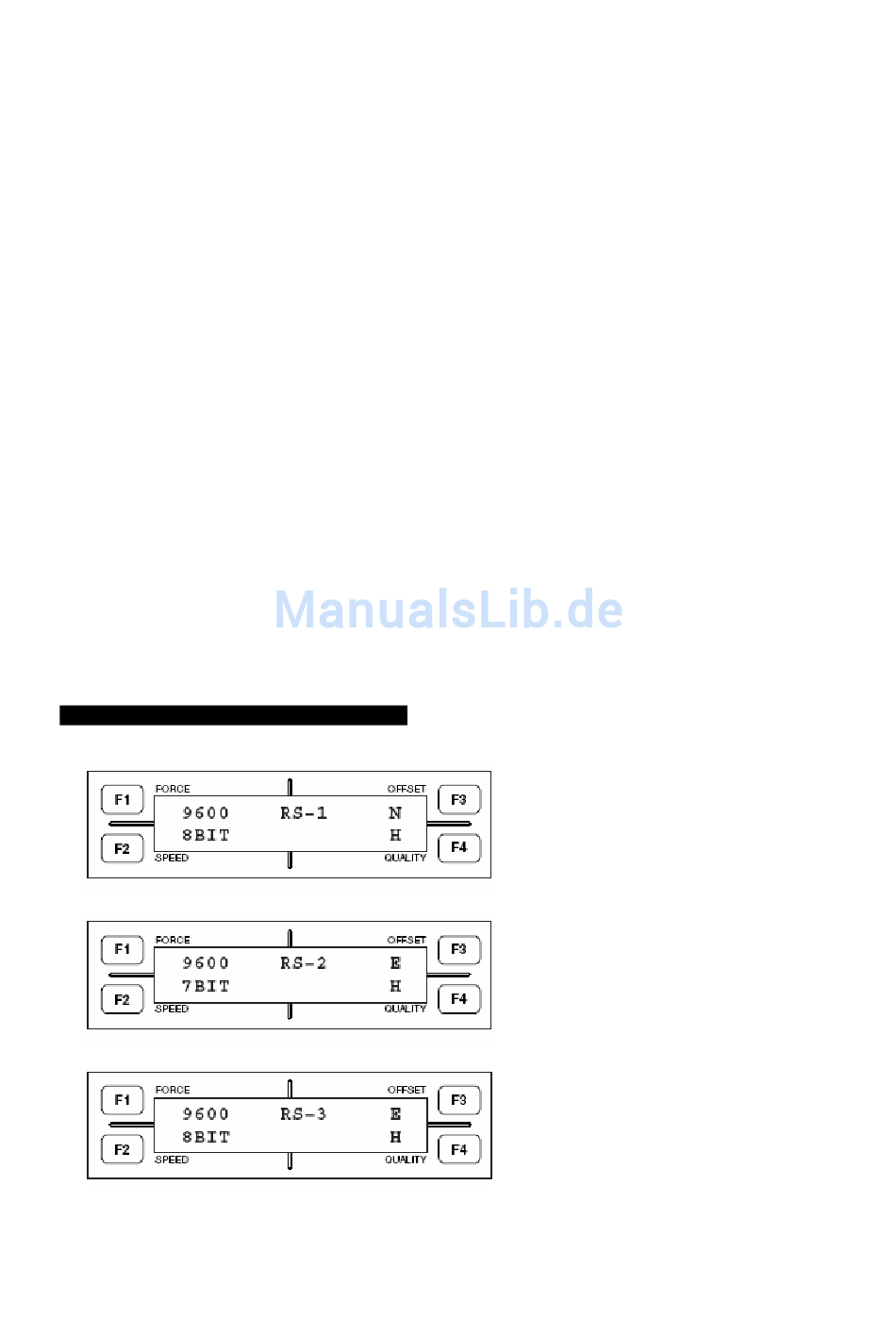

Voreingestellte Schnittstellenbedingungen
COND No. RS-1
COND No. RS-2
COND No. RS-3
10-1
