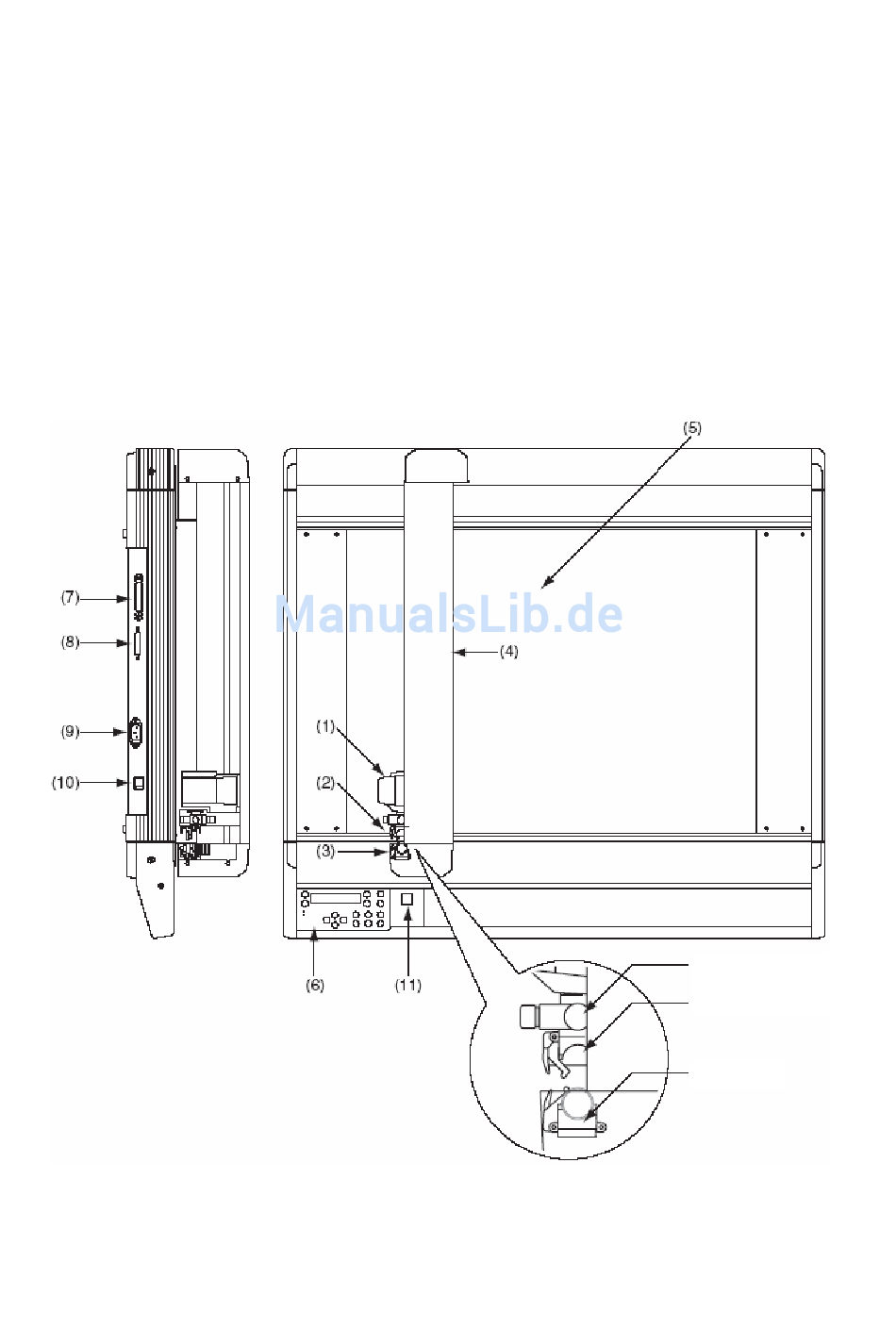

1.2 Einzelteile und Funktionen
(1) Werkzeugkopf:
(2) Werkzeughalter:
(3) Stiftstation:
(4) Y-Schiene:
(5) Tischfläche:
(6) Kontrolltafel:
(7) Parallele Centronics-
Schnittstellenverbindung: Centronics-kompatiblen parallelen Schnittstelle.
(8) Serielle RS-232C
Schnittstellenverbindung: seriellen RS-232C Schnittstelle
USB-Schnittstelle
(9) Netzeingang:
(10) Ein-/Ausschalter:
(11) CHART HOLD-Taste (nur –50):
Bewegt das Schneidemesser bzw. den Plotterstift nach links / rechts.
Hält das Messer / dem Stift und bewegt diesen nach oben / unten.
Hier ist der Stift zum Plotten befestigt.
Trägt den Werkzeugkopf; bewegt sich nach links / rechts.
Hierauf wird der Schneid- bzw. Plotvorgang durchgeführt.
Dient zum Aufrufen und Einstellen der verschiedenen Plotfunktionen.
Verbindet den Plotter mit einem Computer über ein Kabel mit der
Verbindet den Plotter mit einem Computer über ein Kabel mit der
USB-kompatible Schnittstelle
Verbindet den Plotter mittels des Netzkabels mit einer Steckdose.
Regelt die Stromzufuhr zum Plotter.
Dient zum Halten des Mediums.
1-2
Werkzeughalter 1
Werkzeughalter 2
Stiftstation
