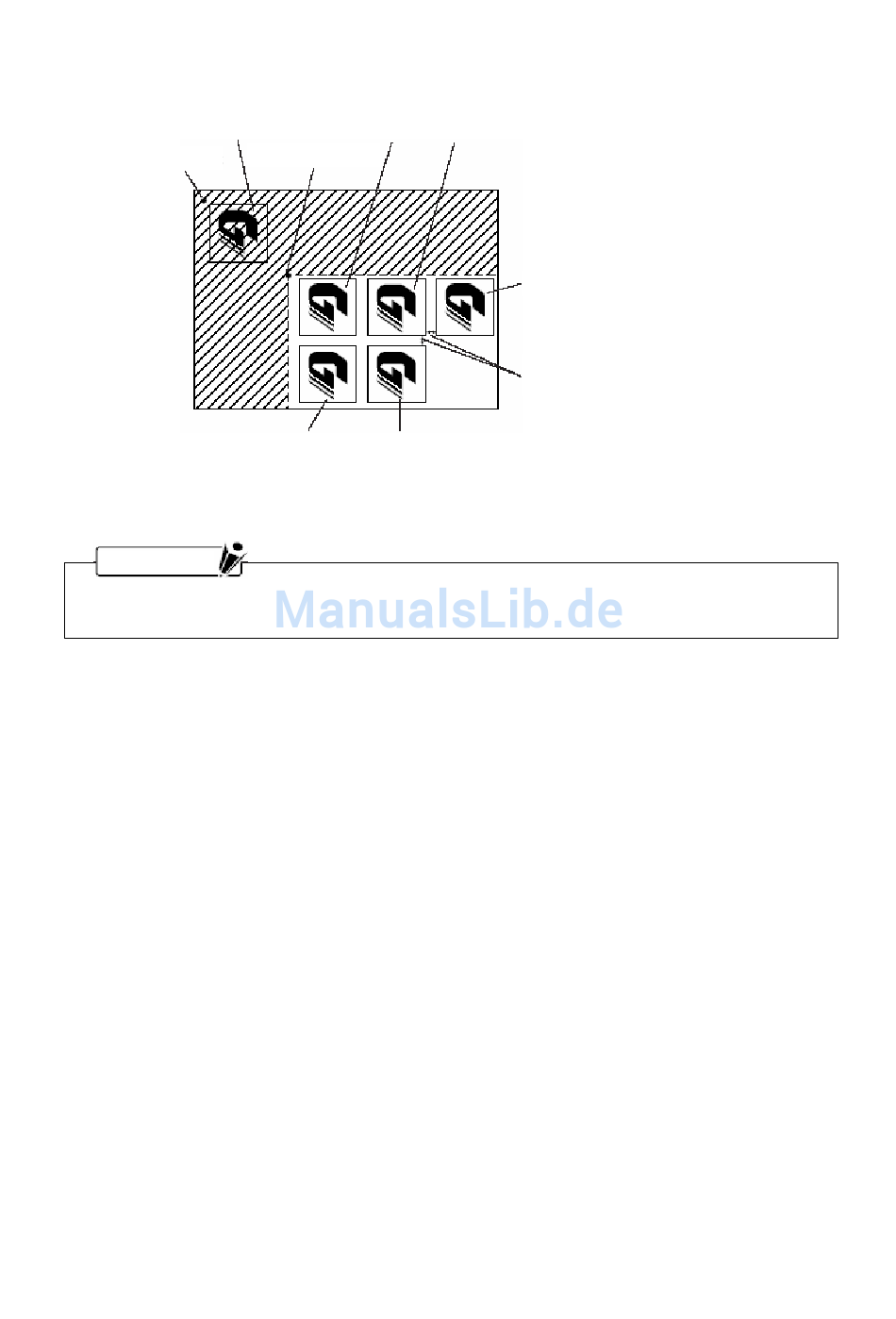

Wenn die Koordinatenachsen mit dem Parameter ROTATE gedreht werden sollen, werden die Kopien
wie in der nachfolgenden Abbildung ausgeschnitten.
Erster Schnitt (Original)
Nullpunkt
Der Schnitt wird in jedem Fall in aufsteigender Reihenfolge, von der ersten Kopie zur zweiten usw.
durchgeführt. Überdies wird in der schraffierten Fläche jedes Musters nicht geschnitten.
H I N W E I S
Die aktuellen Einstellungen der Modi MIRROR und ROTATE bleiben auch dann erhalten, wenn
Sie das Medium wechseln.
1. Kopie
Nullpunkt der Kopien
4. Kopie 5. Kopie
2. Kopie
3. Kopie
Abstand zwischen
den Kopien
5-4
