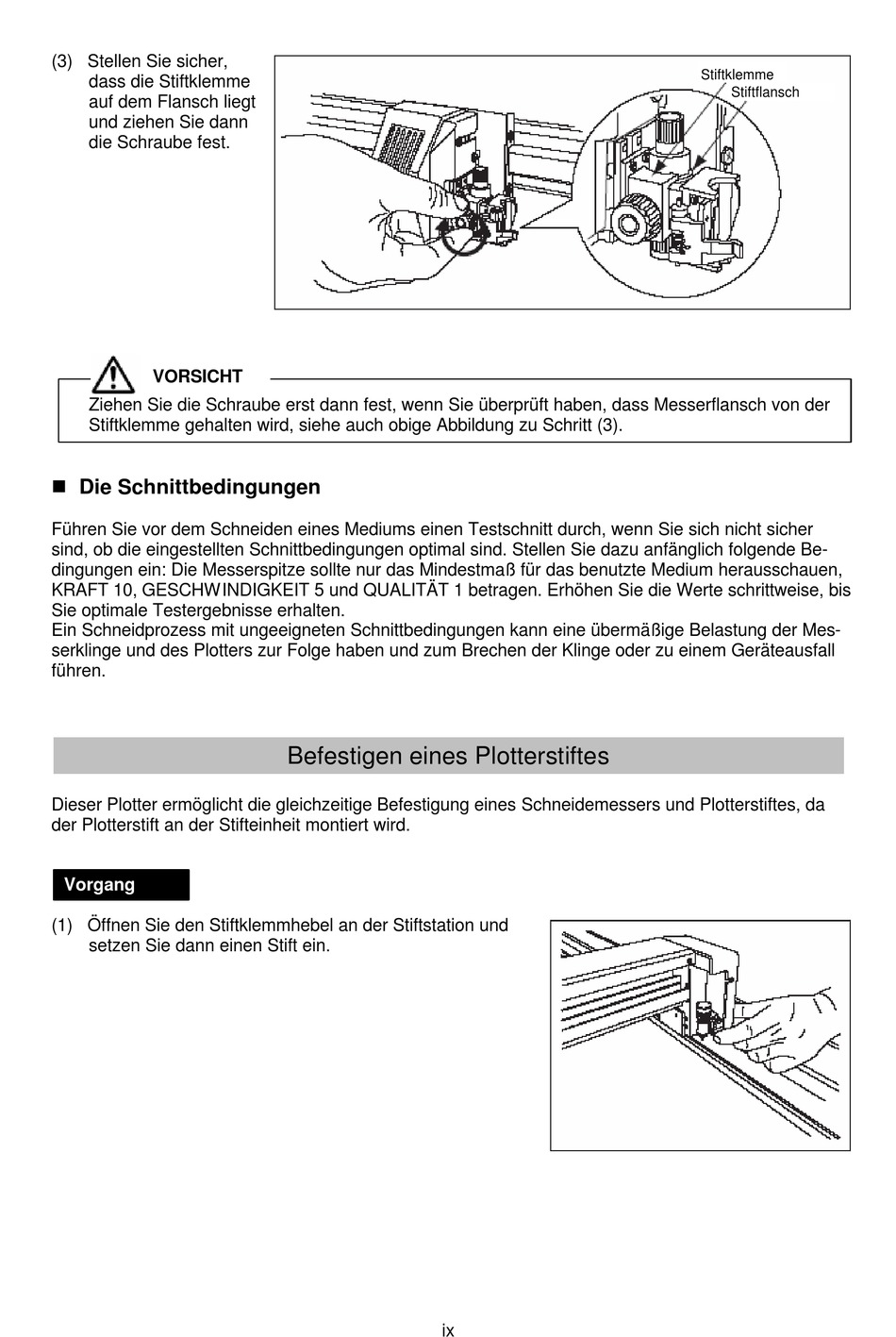

(3) Stellen Sie sicher,
dass die Stiftklemme
auf dem Flansch liegt
und ziehen Sie dann
die Schraube fest.
VORSICHT
Ziehen Sie die Schraube erst dann fest, wenn Sie überprüft haben, dass Messerflansch von der
Stiftklemme gehalten wird, siehe auch obige Abbildung zu Schritt (3).
n Die Schnittbedingungen
Führen Sie vor dem Schneiden eines Mediums einen Testschnitt durch, wenn Sie sich nicht sicher
sind, ob die eingestellten Schnittbedingungen optimal sind. Stellen Sie dazu anfänglich folgende Be-
dingungen ein: Die Messerspitze sollte nur das Mindestmaß für das benutzte Medium herausschauen,
KRAFT 10, GESCHWINDIGKEIT 5 und QUALITÄT 1 betragen. Erhöhen Sie die Werte schrittweise, bis
Sie optimale Testergebnisse erhalten.
Ein Schneidprozess mit ungeeigneten Schnittbedingungen kann eine übermäßige Belastung der Mes-
serklinge und des Plotters zur Folge haben und zum Brechen der Klinge oder zu einem Geräteausfall
führen.
Dieser Plotter ermöglicht die gleichzeitige Befestigung eines Schneidemessers und Plotterstiftes, da
der Plotterstift an der Stifteinheit montiert wird.
Vorgang
(1) Öffnen Sie den Stiftklemmhebel an der Stiftstation und
setzen Sie dann einen Stift ein.
Befestigen eines Plotterstiftes
ix
Stiftklemme
Stiftflansch
