9.1.3 Verwendung des Modus Character Dump

VORSICHT
Der Werkzeugkopf setzt sich in Bewegung sobald die Taste F4 (DUMP) gedrückt wurde, um die
Funktion im nachfolgend beschriebenen Schritt (4) auszuwählen. Halten Sie daher Ihre Hände,
Haare usw. von den beweglichen Teilen des Plotters fern.
Die Funktion CHAR DUMP ermöglicht es erfahrenen Benutzern zu überprüfen, ob der Plotter die vom
Computer gesendeten Daten ordnungsgemäß empfängt. Sollten die mittels dieser Funktion ausge-
druckten Daten von den tatsächlich gesendeten Daten abweichen, überprüfen Sie die Bedingungen
der Schnittstelle RS-232C oder die Befehlseinstellungen erneut. Diese Einstellungen könnten nicht kor-
rekt sein oder nicht mit den Einstellungen in der Computersoftware überein stimmen.

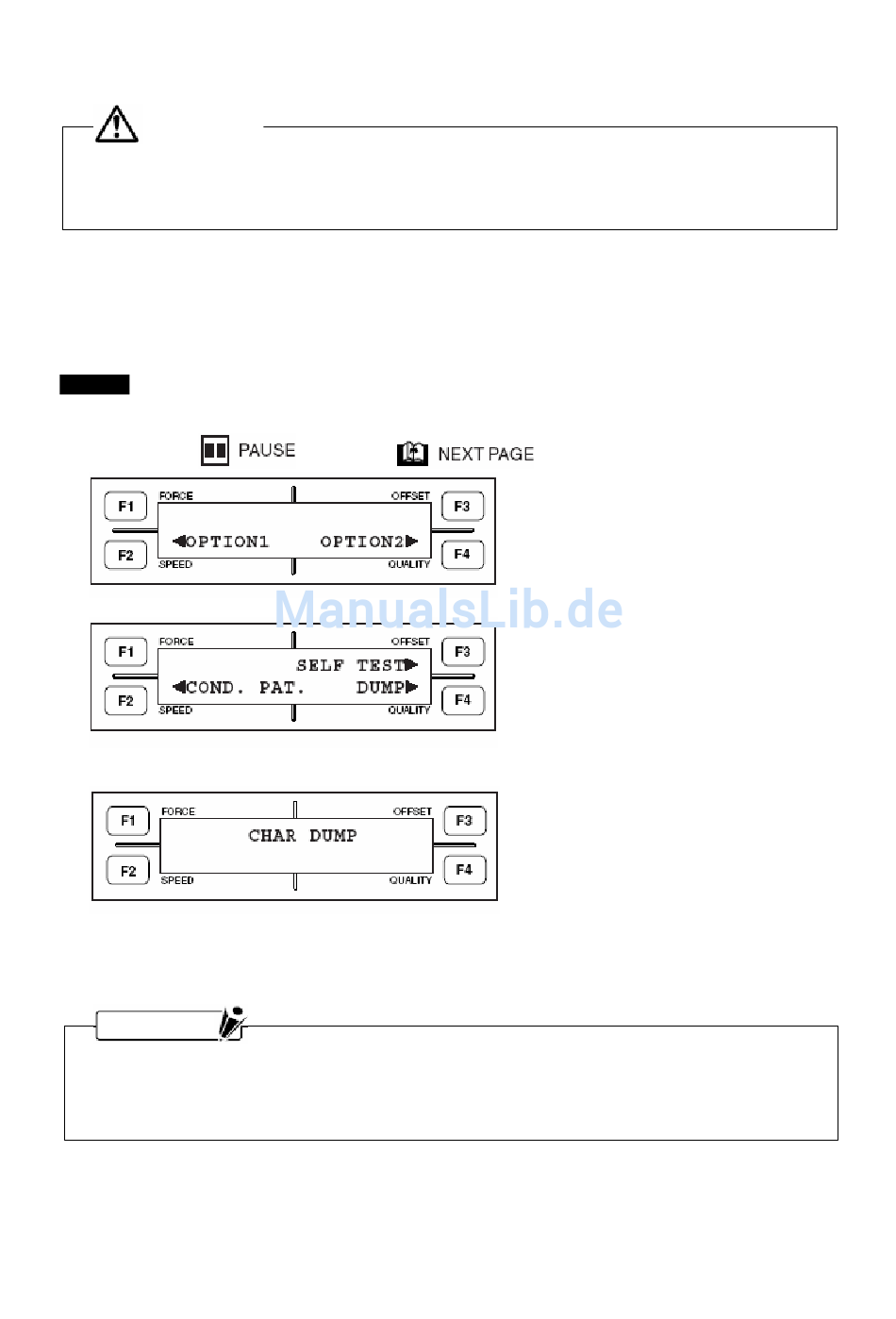

Vorgang
(1) Legen Sie ein Medium der Größe A4 oder größer in den Plotter ein
(2) Drücken Sie
(3) Drücken Sie die Taste F4 (OPTION2), bis folgendes Menü erscheint:
(4) Sobald Sie die Taste F4 (DUMP) drücken, erscheint nachfolgendes Menü und der Plotter befindet
sich im Modus DUMP.
(5) Wenn Sie nun Daten vom Computer an den Plotter senden, druckt dieser die empfangenen Daten
aus.
(6) Um den Modus DUMP zu verlassen müssen Sie den Plotter ausschalten.
H I N W E I S
Im Modus DUMP druckt der Plotter die empfangenen Daten im ASCII-Kode aus. Kontrollkodes
werden in kleineren Zeichen als zweistellige Hexadezimalwerte ausgedruckt.
Als Antwort auf einen Lesebefehl schickt der Computer Blinddaten zurück an den Computer, au-
ßer wenn er den aktuellen Status ausgeben soll.
und danach
9-3
, es erscheint nachfolgendes Menü.
