6.7 Überblick über die automatische Passermarkenerkennung
Wenn die automatische Passermarkenerkennung Ihres Plotters aktiviert ist, sollten Sie folgende Punk-
te beachten:
•
Passermarkenmuster
•
Benötigter Lesebereich zur automatischen Erkennung der Passermarken
•
Position des Nullpunktes
•
Medien, deren Passermarken nicht erkannt werden können
•
Ob Passermarken nicht automatisch erkannt werden können.
(1) Das Passermarkenmuster

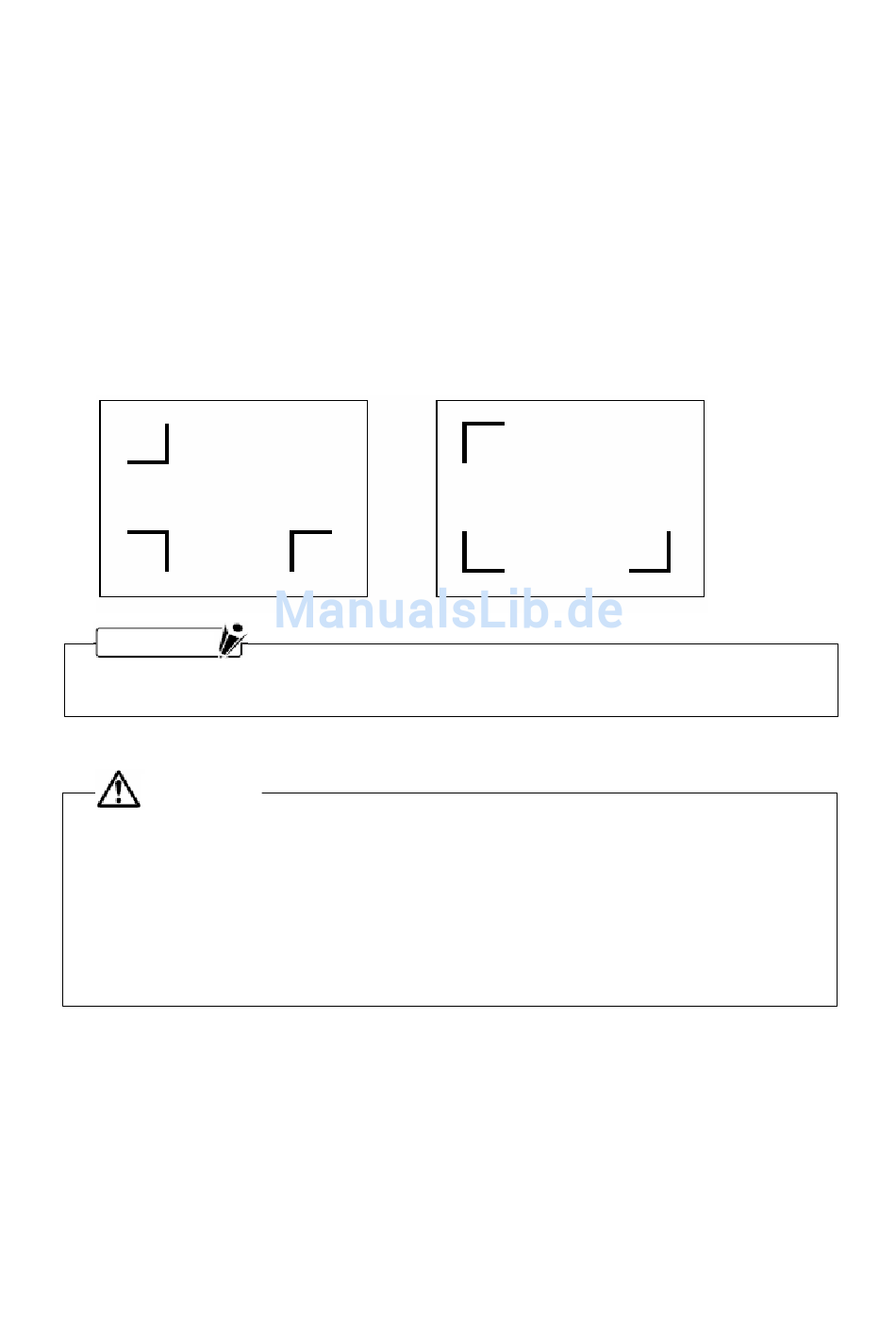

Dieser Plotter kann die nachfolgend aufgeführten Passermarkenmuster lesen (erkennen).
Passermarkenmuster 1
H I N W E I S
Einzelheiten zum Ändern von Passermarkenmustern finden Sie in Abschnitt 6.9 „Auswählen des
Passermarkentyps".
VORSICHT
•
Dieser Plotter erkennt keine vordefinierten Passermarken von Softwareanwendungen.
•
Die Passermarken müssen von einer Software als Plotdaten erstellt werden.
•
Beachten Sie bei der Erzeugung von Passermarken die folgenden Hinweise zu den Anforde-
rungen für Passermarken.
- Die Linienbreite der Passermarken muss im Bereich von 0,3 bis 1,0 mm liegen.
- Die Größe der Passermarken muss im Bereich von 5 bis 20 mm liegen (siehe auch
Abschnitt 6.10 „Festlegen der Passermarkengröße")
- Das Passermarkenmuster muss dem Muster 1 oder 2 entsprechen.
Passermarkenmuster 2
