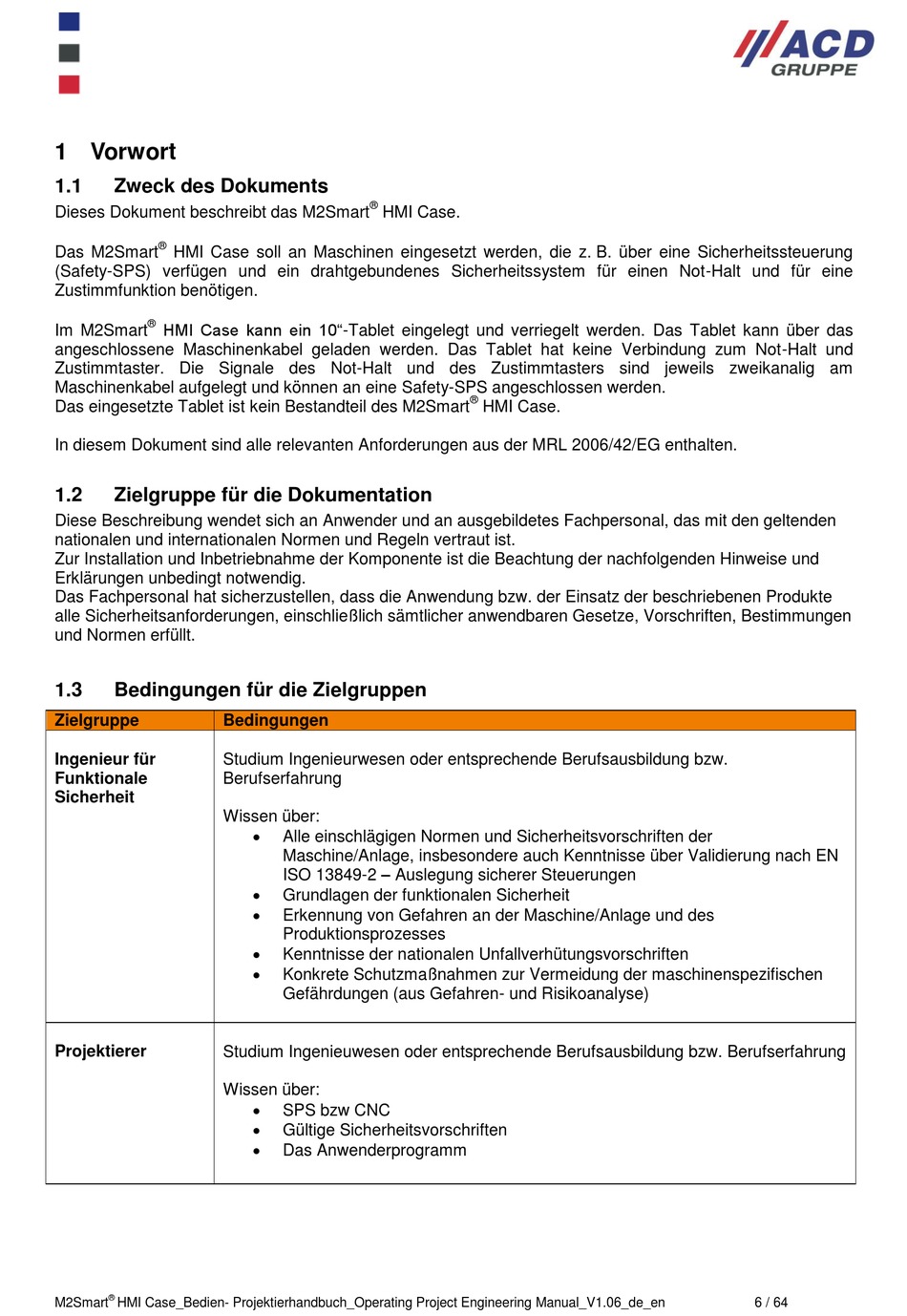

ACD GRUPPE M2Smart HMI Case Projektierungshandbuch Seite 6

1 Vorwort
1.1 Zweck des Dokuments
Dieses Dokument beschreibt das M2Smart
®
Das M2Smart HMI Case soll an Maschinen eingesetzt werden, die z. B. über eine Sicherheitssteuerung
(Safety-SPS) verfügen und ein drahtgebundenes Sicherheitssystem für einen Not-Halt und für eine
Zustimmfunktion benötigen.
®
HMI Case kann ein 10"-Tablet eingelegt und verriegelt werden. Das Tablet kann über das
Im M2Smart
angeschlossene Maschinenkabel geladen werden. Das Tablet hat keine Verbindung zum Not-Halt und
Zustimmtaster. Die Signale des Not-Halt und des Zustimmtasters sind jeweils zweikanalig am
Maschinenkabel aufgelegt und können an eine Safety-SPS angeschlossen werden.
Das eingesetzte Tablet ist kein Bestandteil des M2Smart
In diesem Dokument sind alle relevanten Anforderungen aus der MRL 2006/42/EG enthalten.
1.2 Zielgruppe für die Dokumentation
Diese Beschreibung wendet sich an Anwender und an ausgebildetes Fachpersonal, das mit den geltenden
nationalen und internationalen Normen und Regeln vertraut ist.
Zur Installation und Inbetriebnahme der Komponente ist die Beachtung der nachfolgenden Hinweise und
Erklärungen unbedingt notwendig.
Das Fachpersonal hat sicherzustellen, dass die Anwendung bzw. der Einsatz der beschriebenen Produkte
alle Sicherheitsanforderungen, einschließlich sämtlicher anwendbaren Gesetze, Vorschriften, Bestimmungen
und Normen erfüllt.
1.3 Bedingungen für die Zielgruppen
Zielgruppe Bedingungen
Ingenieur für
Studium Ingenieurwesen oder entsprechende Berufsausbildung bzw.
Funktionale
Berufserfahrung
Sicherheit
Wissen über:
Projektierer
Studium Ingenieuwesen oder entsprechende Berufsausbildung bzw. Berufserfahrung
Wissen über:
®
M2Smart HMI Case_Bedien- Projektierhandbuch_Operating Project Engineering Manual_V1.06_de_en
®
HMI Case.

Alle einschlägigen Normen und Sicherheitsvorschriften der
Maschine/Anlage, insbesondere auch Kenntnisse über Validierung nach EN
ISO 13849-2 – Auslegung sicherer Steuerungen

Grundlagen der funktionalen Sicherheit

Erkennung von Gefahren an der Maschine/Anlage und des
Produktionsprozesses

Kenntnisse der nationalen Unfallverhütungsvorschriften

Konkrete Schutzmaßnahmen zur Vermeidung der maschinenspezifischen
Gefährdungen (aus Gefahren- und Risikoanalyse)

SPS bzw CNC

Gültige Sicherheitsvorschriften

Das Anwenderprogramm
®
HMI Case.
