Samsung Galaxy Tab S8:
Positionierung der M2Smart
Abbildung 9: Ausrichtung M2Smart
Lenovo Tab M10 Full HD Plus und Huwei MatePad SE:
Positionierung der M2Smart
Abbildung 10: Ausrichtung M2Smart
®
M2Smart HMI Case_Bedien- Projektierhandbuch_Operating Project Engineering Manual_V1.06_de_en
®

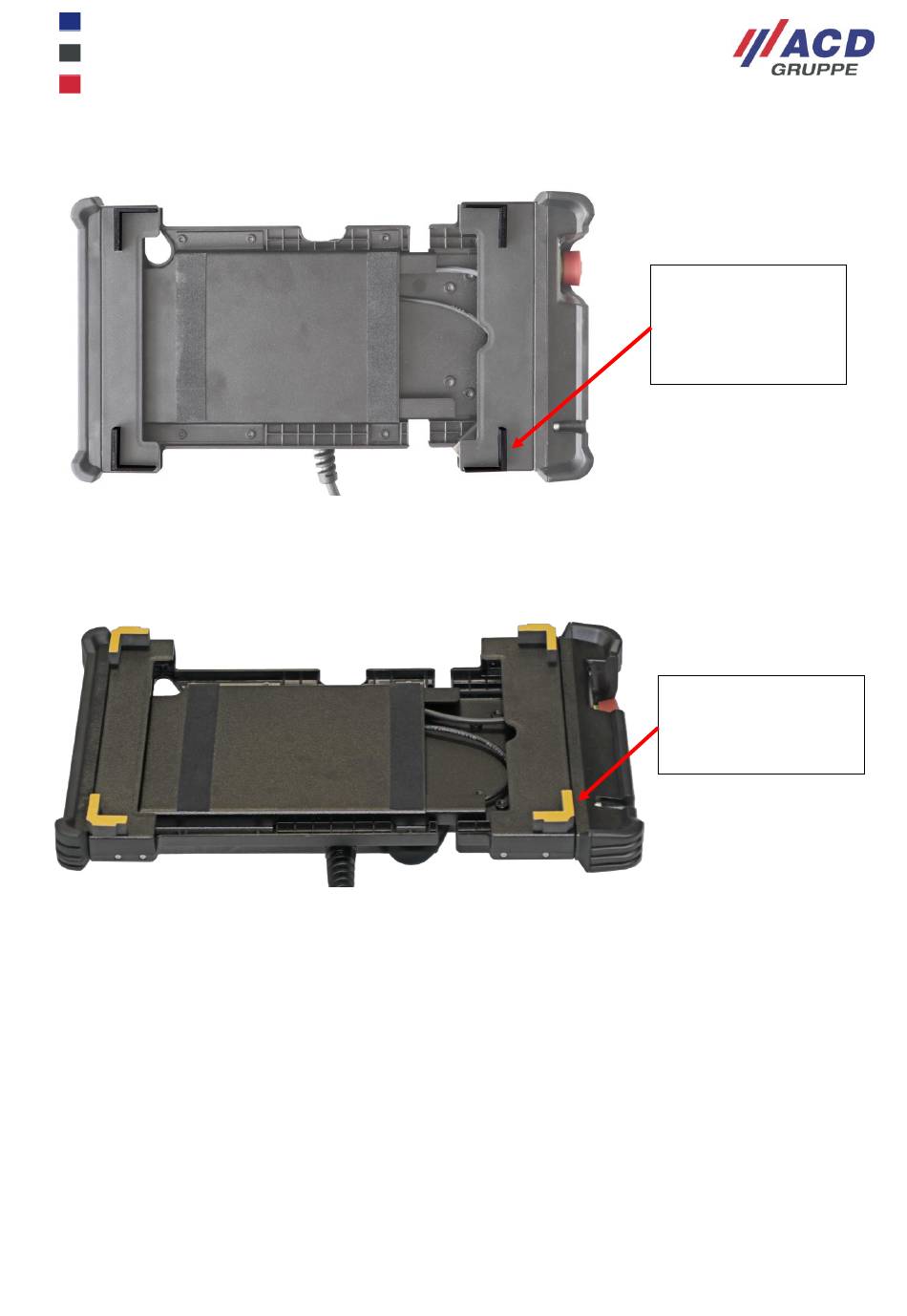

HMI Case – Tablet-Puffer-Ecken:
®
HMI Case – Tablet-Puffer-Ecken für Samsung Galaxy Tab S8
®
HMI Case – Tablet-Puffer-Ecken:
® HMI Case – Tablet-Puffer-Ecken für Lenovo Tab M10 Full HD Plus und Huawei MatePad SE
Verbreiterung der vier
Tablet-Puffer-Ecken
muss nach links bzw.
nach rechts außen
zeigen.
Verbreiterung der vier
Tablet-Puffer-Ecken
muss nach oben bzw.
nach unten zeigen.
