7.2
Einlegen des Tablets
®
Das M2Smart
HMI Case ist für die iPads der 8. und 9. Generation konzipiert. Die iPads der 8. und 9.
Generation können direkt in das Case eingelegt werden. Bei Verwendung anderer Tablets müssen zuerst
®
HMI Case – Tablet-Puffer-Ecken angebracht werden.
die M2Smart

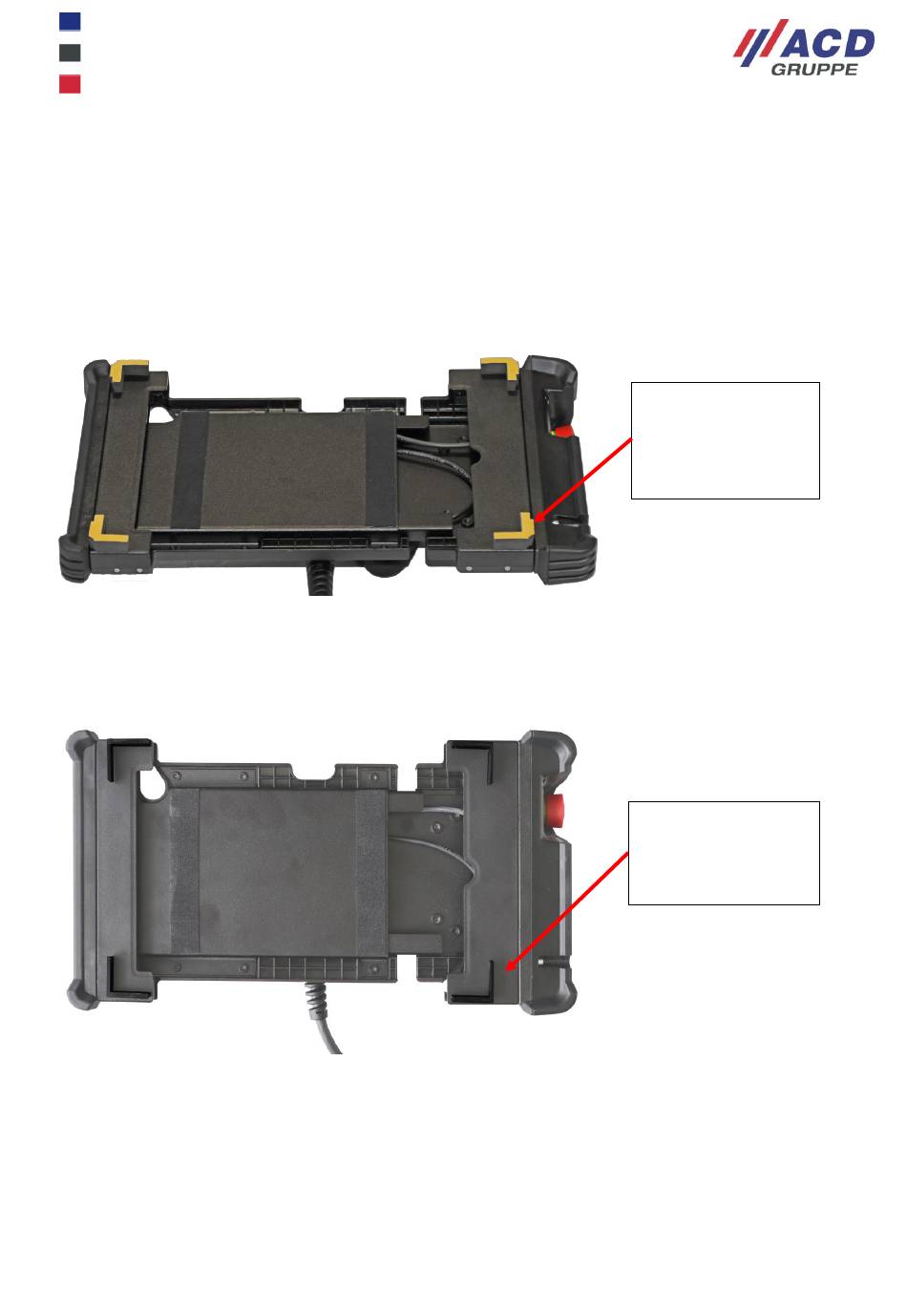

7.2.1 Anbringen der M2Smart
Samsung Galaxy Tab A7:
Positionierung der M2Smart
Abbildung 7: Ausrichtung M2Smart
Samsung Galaxy Tab A8:
Positionierung der M2Smart
Abbildung 8: Ausrichtung M2Smart
®
M2Smart
HMI Case_Bedien- Projektierhandbuch_Operating Project Engineering Manual_V1.06_de_en
®
HMI Case – Tablet-Puffer-Ecken
®
HMI Case – Tablet-Puffer-Ecken:
®
HMI Case – Tablet-Puffer-Ecken für Samsung Tab A7
®
HMI Case – Tablet-Puffer-Ecken:
®
HMI Case – Tablet-Puffer-Ecken für Samsung Galaxy Tab A8
Verbreiterung der vier
Tablet-Puffer-Ecken
muss nach links bzw.
nach rechts außen
zeigen.
Verbreiterung der vier
Tablet-Puffer-Ecken
muss nach oben bzw.
nach unten zeigen.
20 / 64
