2. Griff in die Linkshänder-Position drehen und Schraube wieder anziehen.
Das Anzugsdrehmoment beträgt 5 Nm.
®

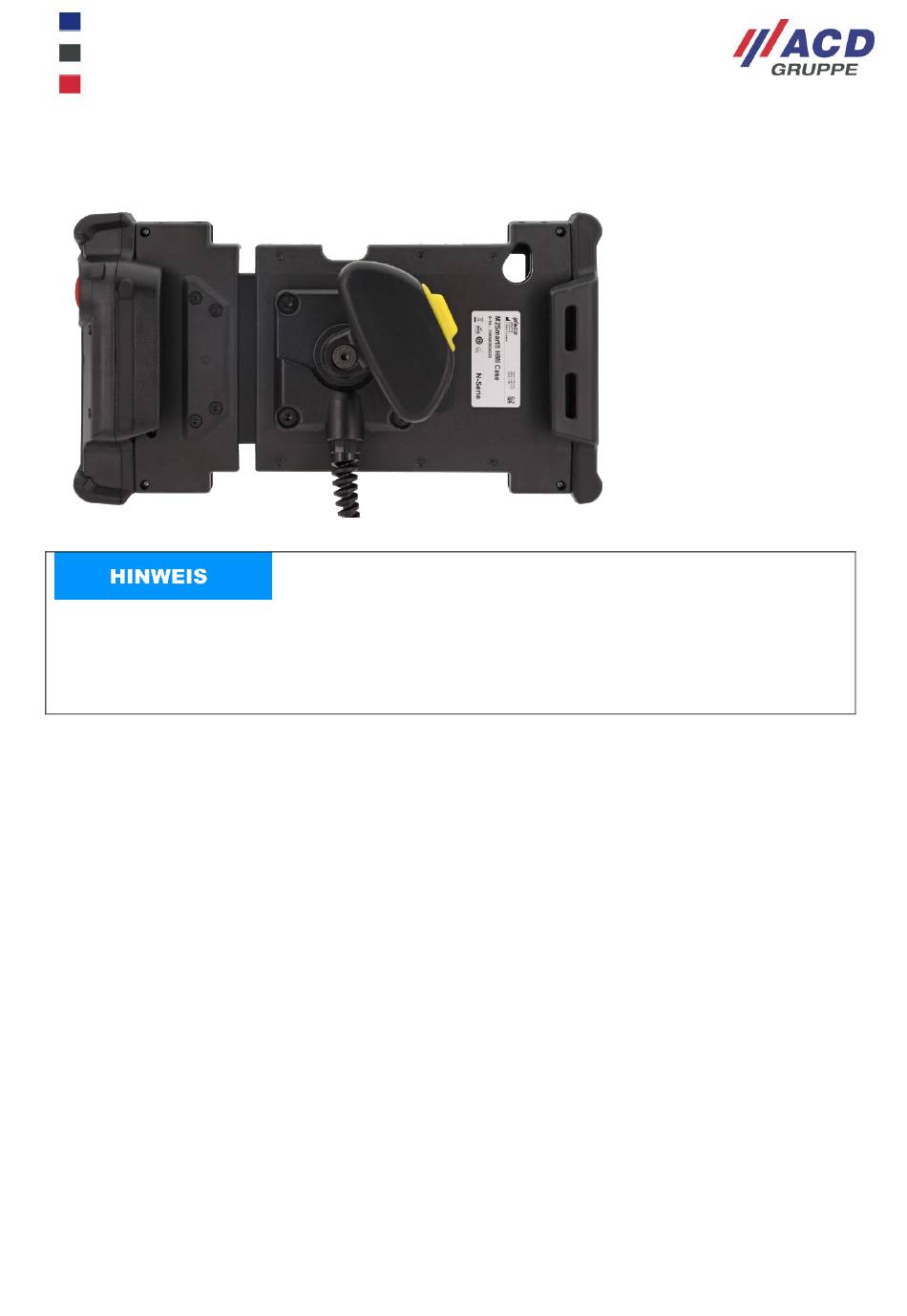

Abbildung 6: M2Smart HMI Case Rückseite Verstellung Griff 2
Drehen Sie den Griff nur innerhalb der beiden Anschlägen für den Links-/Rechtshänderbetrieb, um eine
Beschädigung des Kabels zum Zustimmtaster zu vermeiden. Dabei die Schraube nur lösen und nicht ganz
herausnehmen. Nach 10-maligem Öffnen und Schliessen der Schraube ist die eingelegte Dichtung zu
tauschen, um die angegebene Schutzart IP65 zu gewährleisten.
®
