7.2.2 Entriegeln des M2Smart HMI Cases
®
Zum Entriegeln des M2Smart HMI Cases zuerst den Exzenterhebel öffnen:
®

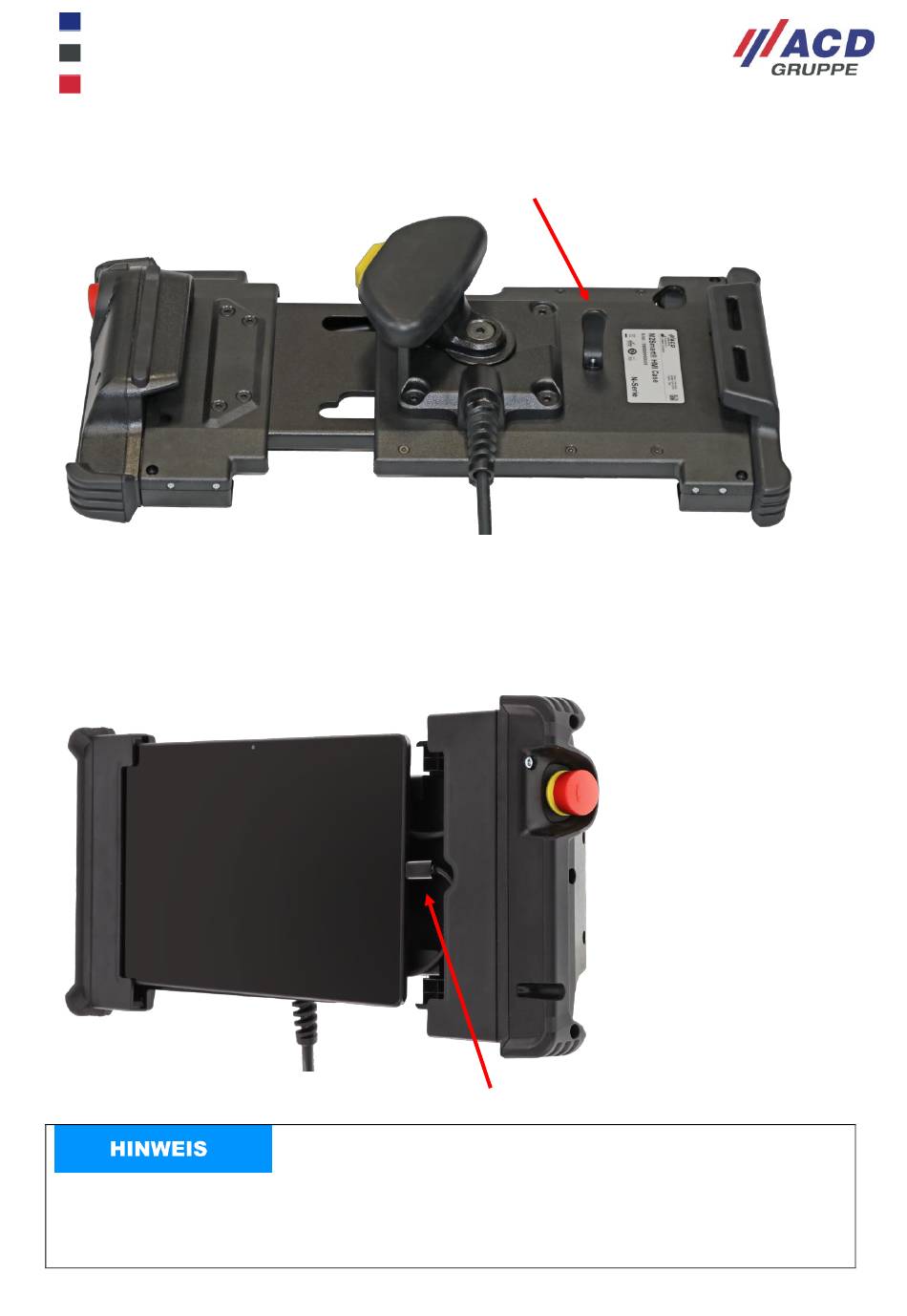

Abbildung 1311: M2Smart HMI Case Entriegelung
7.2.3 Einlegen des Tablets und Anschluss des USB-Kabel
®
Im ersten Schritt muss das M2Smart HMI Case auseinander gezogen werden und das Tablet eingelegt
werden. Das USB-Kabel muss am Tablet eingesteckt werden.
®
Abbildung 12: M2Smart HMI Case einlegen des Tablets
USB-Kabel am Tablet einstecken
Bei Verwendung des iPad 8. Generation wird ein Adapter von USB-C Buchse auf Lightning benötigt.
Dieser ist nicht im Lieferumfang enthalten.
Der USB-Stecker dient bei allen Tablets ausschließlich zum Laden und ist keine Datenschnittstelle.
®
