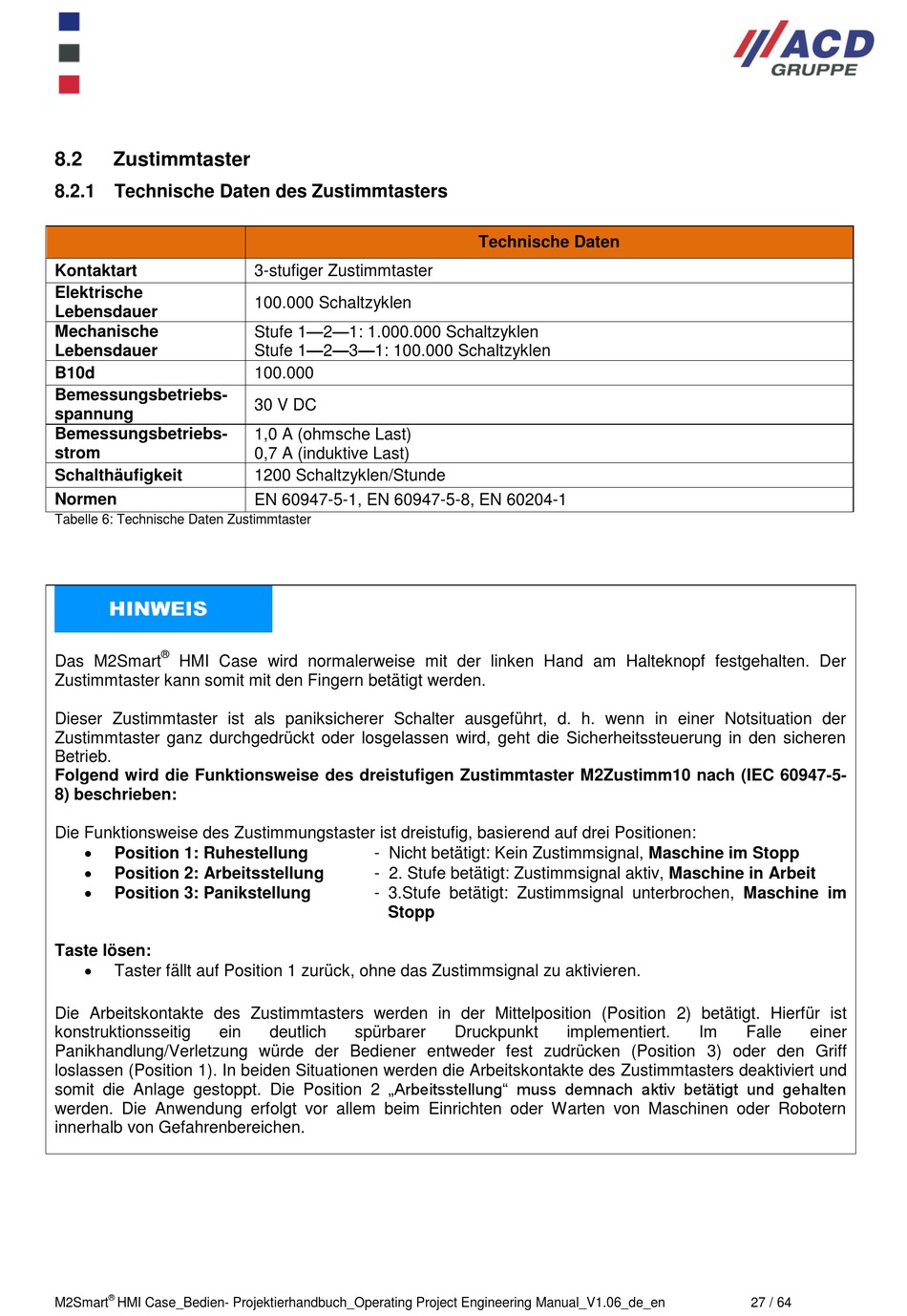

ACD GRUPPE M2Smart HMI Case Projektierungshandbuch Seite 27

8.2 Zustimmtaster
8.2.1 Technische Daten des Zustimmtasters
Kontaktart
Elektrische
Lebensdauer
Mechanische
Lebensdauer
B10d
Bemessungsbetriebs-
spannung
Bemessungsbetriebs-
strom
Schalthäufigkeit
Normen
Tabelle 6: Technische Daten Zustimmtaster
®
Das M2Smart HMI Case wird normalerweise mit der linken Hand am Halteknopf festgehalten. Der
Zustimmtaster kann somit mit den Fingern betätigt werden.
Dieser Zustimmtaster ist als paniksicherer Schalter ausgeführt, d. h. wenn in einer Notsituation der
Zustimmtaster ganz durchgedrückt oder losgelassen wird, geht die Sicherheitssteuerung in den sicheren
Betrieb.
Folgend wird die Funktionsweise des dreistufigen Zustimmtaster M2Zustimm10 nach (IEC 60947-5-
8) beschrieben:
Die Funktionsweise des Zustimmungstaster ist dreistufig, basierend auf drei Positionen:

Position 1: Ruhestellung

Position 2: Arbeitsstellung

Position 3: Panikstellung
Taste lösen:

Taster fällt auf Position 1 zurück, ohne das Zustimmsignal zu aktivieren.
Die Arbeitskontakte des Zustimmtasters werden in der Mittelposition (Position 2) betätigt. Hierfür ist
konstruktionsseitig ein
Panikhandlung/Verletzung würde der Bediener entweder fest zudrücken (Position 3) oder den Griff
loslassen (Position 1). In beiden Situationen werden die Arbeitskontakte des Zustimmtasters deaktiviert und
somit die Anlage gestoppt. Die Position 2 „Arbeitsstellung" muss demnach aktiv betätigt und gehalten
werden. Die Anwendung erfolgt vor allem beim Einrichten oder Warten von Maschinen oder Robotern
innerhalb von Gefahrenbereichen.
®
M2Smart HMI Case_Bedien- Projektierhandbuch_Operating Project Engineering Manual_V1.06_de_en
3-stufiger Zustimmtaster
100.000 Schaltzyklen
Stufe 1—2—1: 1.000.000 Schaltzyklen
Stufe 1—2—3—1: 100.000 Schaltzyklen
100.000
30 V DC
1,0 A (ohmsche Last)
0,7 A (induktive Last)
1200 Schaltzyklen/Stunde
EN 60947-5-1, EN 60947-5-8, EN 60204-1
- Nicht betätigt: Kein Zustimmsignal, Maschine im Stopp
- 2. Stufe betätigt: Zustimmsignal aktiv, Maschine in Arbeit
- 3.Stufe betätigt: Zustimmsignal unterbrochen, Maschine im
Stopp
deutlich spürbarer
Technische Daten
Druckpunkt implementiert. Im Falle einer
