3.9 Einhebelbetätigung für den Hubarm
Rechts neben dem Fahrersitz befinden sich die Betätigungs hebel für den Hubarm. Mit diesem
Hebel kann man gleichzeitig das Heben / Senken der Ladeschwinge und Ein-/ Auskippen des
Arbeitswerkzeuges durchführen. Der kleine Hebel dient zum Betätigen des Zusatzkreislaufes
bzw. der hydraulischen Werkzeugverriegelung. Die Funktionen des Betätigungshebels sind

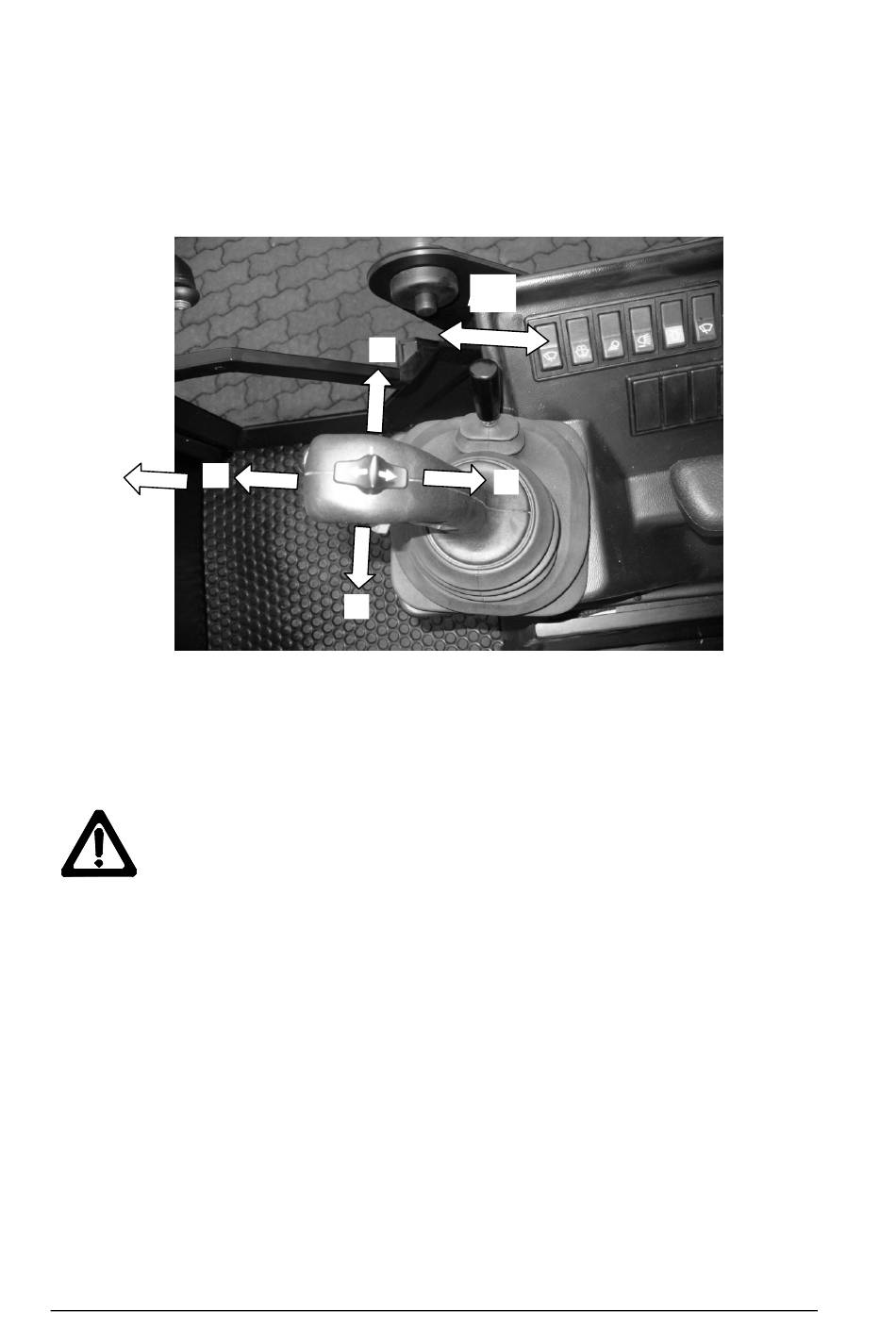

im folgenden Bild dargestellt:
SW
S
H:
Ladeschwinge heben
S:
Ladeschwinge senken
A:
Werkzeug auskippen
E:
Werkzeug einholen
SW: Schwimmstellung
Warnung!
Z/V
A
H
E
Z/V: Zusatzsteuergerät betätigen/ /
Feststellraste Zusatzsteuergerät/
hydraulische Werkzeugverriegelung
betätigen
•
Vor dem Einsatz muss sich jeder Fahrer mit dem
Umgang dieser Maschine vertraut machen. Der
Abschnitt „Arbeiten mit dem Lader" ist unbedingt
durchzulesen und einzuhalten.
42
