Bild 17
Bild 18
Bild 19
Bild 20

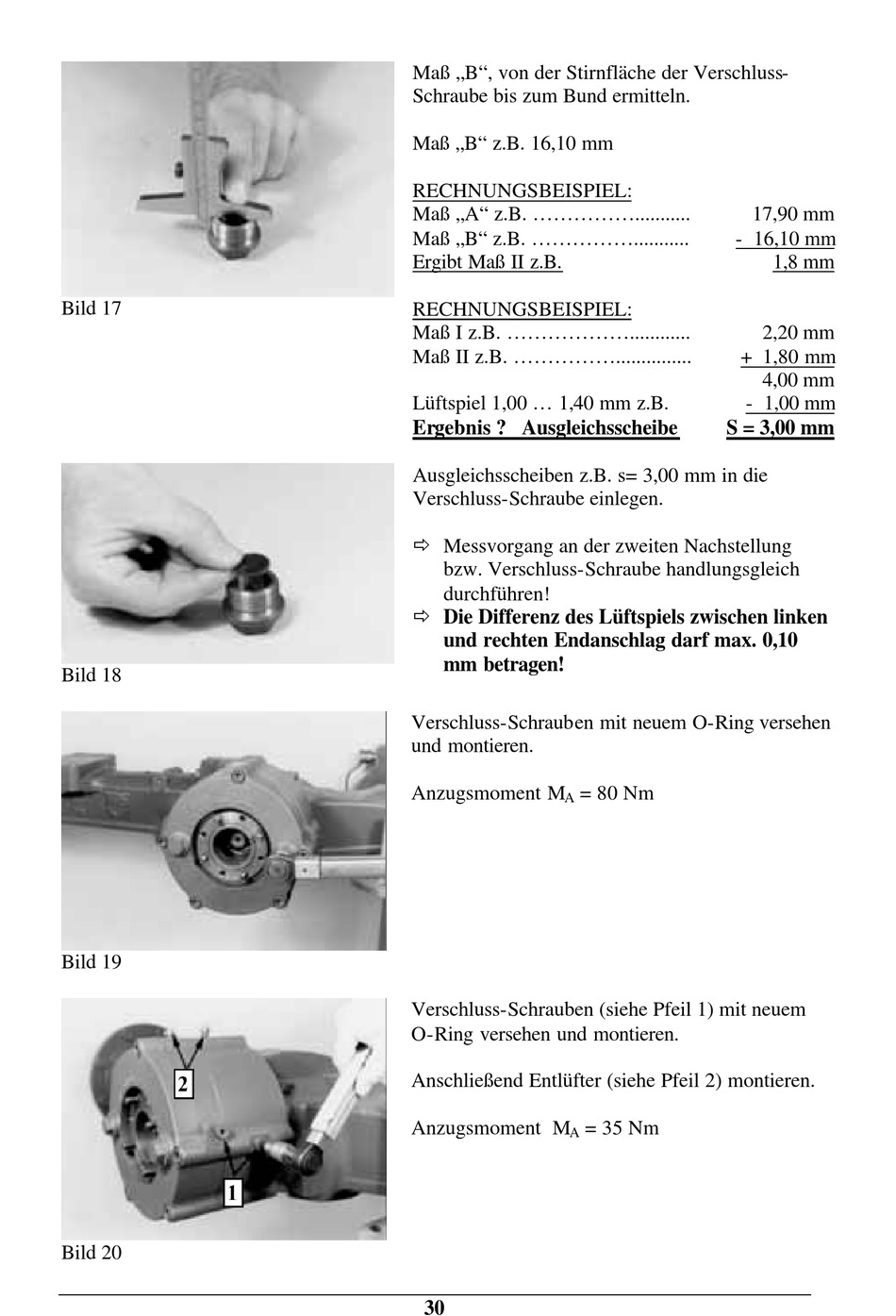

Maß „B", von der Stirnfläche der Verschluss-
Schraube bis zum Bund ermitteln.
Maß „B" z.B. 16,10 mm
RECHNUNGSBEISPIEL:
Maß „A" z.B. ..........................
Maß „B" z.B. ..........................
Ergibt Maß II z.B.
RECHNUNGSBEISPIEL:
Maß I z.B. ..............................
Maß II z.B. ..............................
Lüftspiel 1,00 ... 1,40 mm z.B.
Ergebnis ? Ausgleichsscheibe
Ausgleichsscheiben z.B. s= 3,00 mm in die
Verschluss-Schraube einlegen.
ð Messvorgang an der zweiten Nachstellung
bzw. Verschluss-Schraube handlungsgleich
durchführen!
ð Die Differenz des Lüftspiels zwischen linken
und rechten Endanschlag darf max. 0,10
mm betragen!
Verschluss-Schrauben mit neuem O-Ring versehen
und montieren.
Anzugsmoment M
= 80 Nm
A
Verschluss-Schrauben (siehe Pfeil 1) mit neuem
O-Ring versehen und montieren.
Anschließend Entlüfter (siehe Pfeil 2) montieren.
Anzugsmoment M
A
30
17,90 mm
- 16,10 mm
+ 1,80 mm
- 1,00 mm
S = 3,00 mm
= 35 Nm
1,8 mm
2,20 mm
4,00 mm
