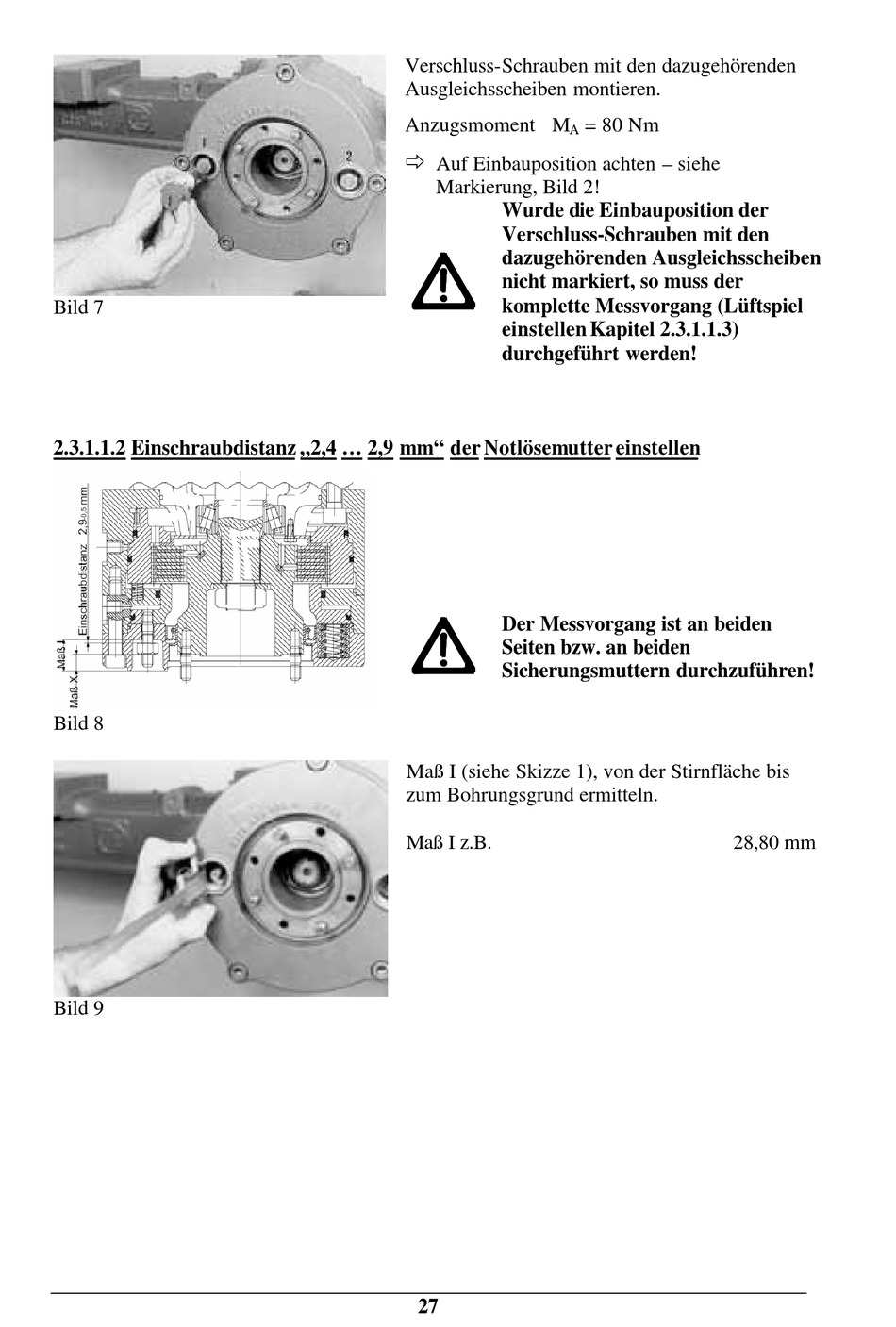

Bild 7
2.3.1.1.2 Einschraubdistanz „2,4 ... 2,9 mm" der Notlösemutter einstellen
Bild 8
Bild 9
Verschluss-Schrauben mit den dazugehörenden
Ausgleichsscheiben montieren.
Anzugsmoment M
A
ð
Auf Einbauposition achten – siehe
Markierung, Bild 2!
Wurde die Einbauposition der
Verschluss-Schrauben mit den
dazugehörenden Ausgleichsscheiben
nicht markiert, so muss der
komplette Messvorgang (Lüftspiel
einstellen Kapitel 2.3.1.1.3)
durchgeführt werden!
Der Messvorgang ist an beiden
Seiten bzw. an beiden
Sicherungsmuttern durchzuführen!
Maß I (siehe Skizze 1), von der Stirnfläche bis
zum Bohrungsgrund ermitteln.
Maß I z.B.
27
= 80 Nm
28,80 mm
