5.5 Kühler
Den Kühlmittelstand vor jeder Inbetriebnahme kontrollieren.
Zur Vermeidung von Unfällen:
•
Den Kühlerverschluss niemals bei Betriebstemperatur öffnen. Erst
gut abkühlen lassen, dann Verschluss bis zur ersten Raste aufdrehen
Warnung!
und Druck vor Abnahme des Verschlusses entweichen lassen.

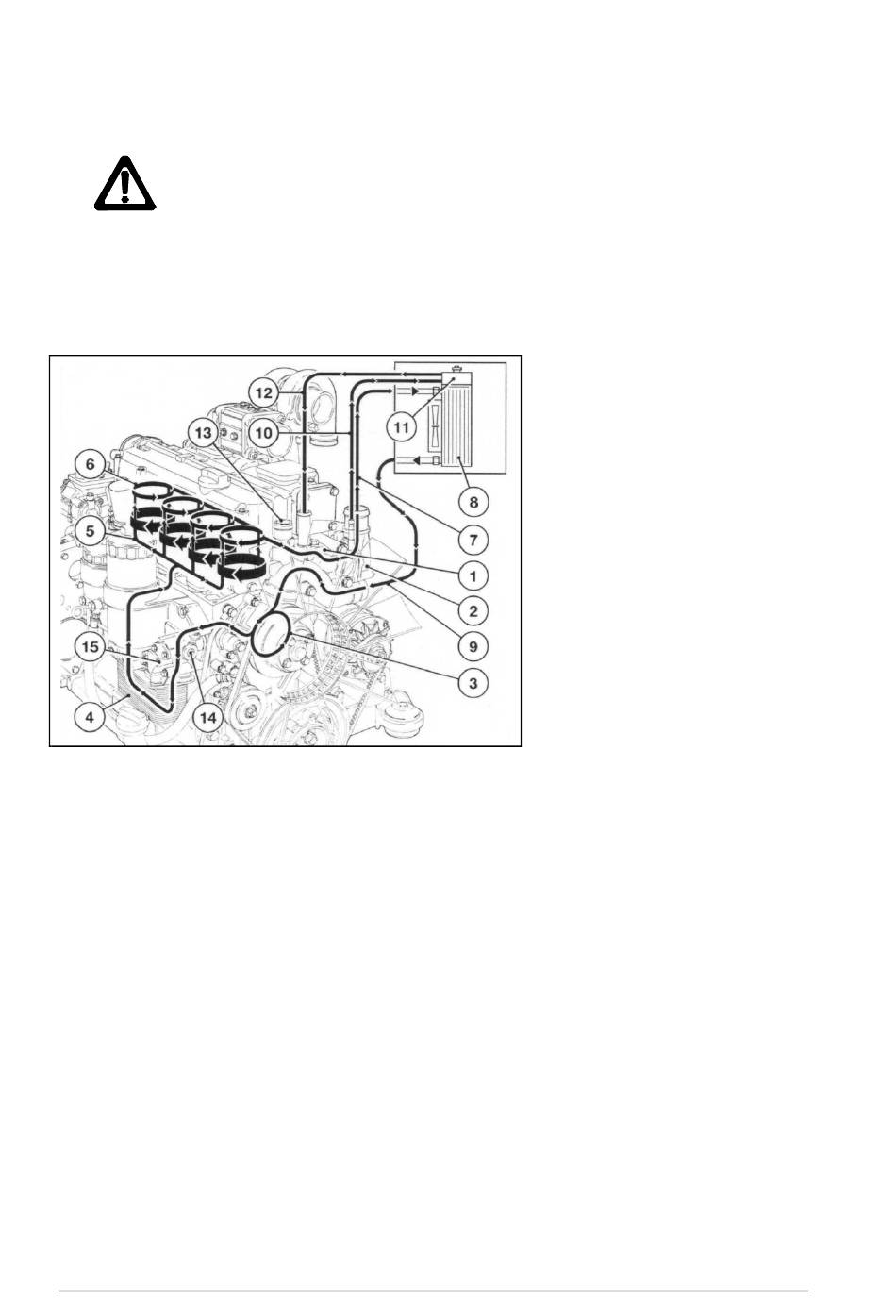

5.5.1 Kühlflüssigkeitsschema
1) Kühlflüssigkeitseinfüllstutzen
2) Thermostatgehäuse
3) Kühlflüssigkeitspumpe
4) Schmierölkühler
5) Zylinderkühlung
6) Zylinderkopfkühlung
7) Leitung vom Motor zum
Wärmetauscher
8) Wärmetauscher
9) Leitung vom Wärmetauscher zum
Thermostat
10) Entlüftungsleitung zum
Ausgleichsbehälter
11) Ausgleichsbehälter
12) Ausgleichsleitung Kühlmittel
13) Kühlmittelrücklauf von der
Heizung
14) Kühlmittelzulauf zur Heizung bei
Keilriemen
86
