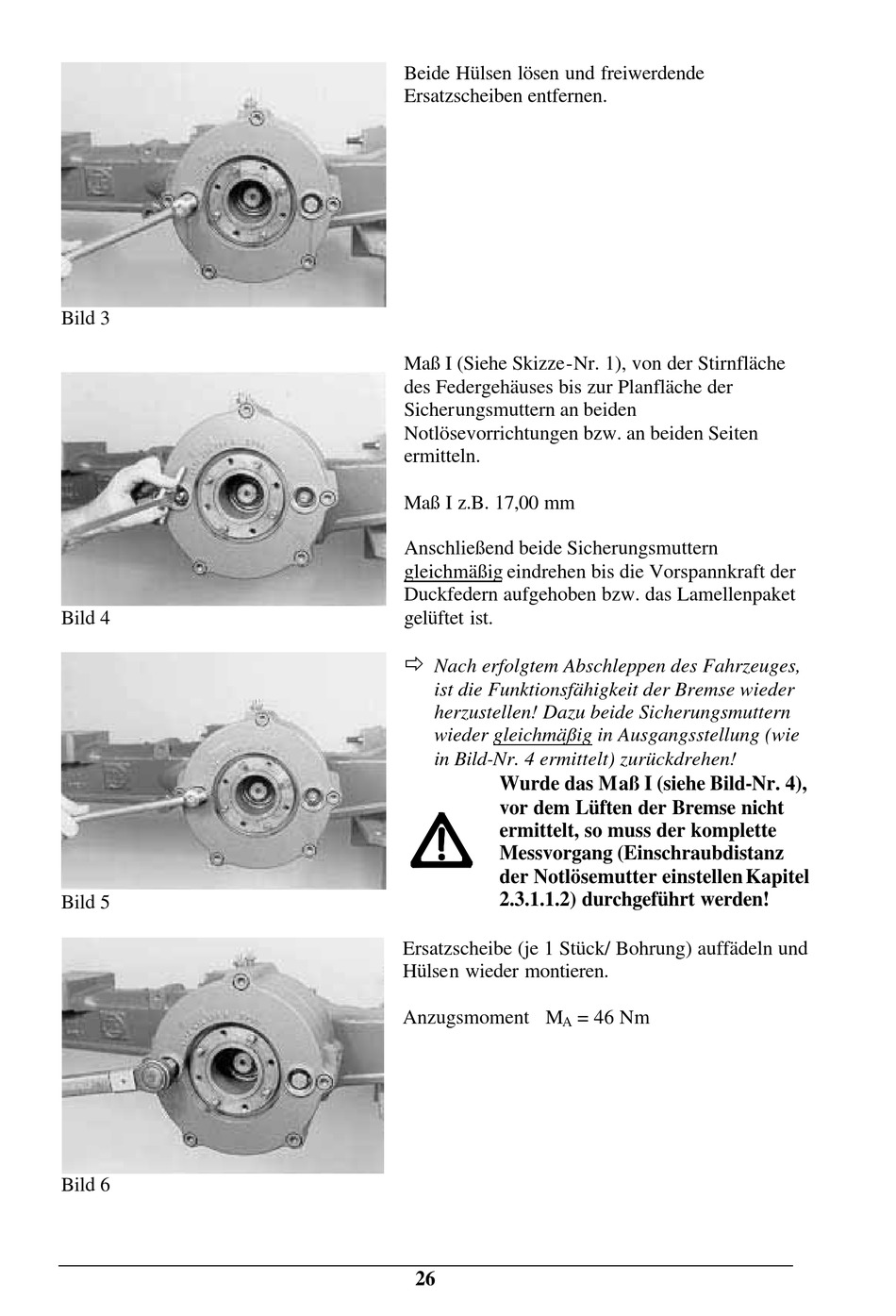

Bild 3
Bild 4
Bild 5
Bild 6
Beide Hülsen lösen und freiwerdende
Ersatzscheiben entfernen.
Maß I (Siehe Skizze-Nr. 1), von der Stirnfläche
des Federgehäuses bis zur Planfläche der
Sicherungsmuttern an beiden
Notlösevorrichtungen bzw. an beiden Seiten
ermitteln.
Maß I z.B. 17,00 mm
Anschließend beide Sicherungsmuttern
gleichmäßig eindrehen bis die Vorspannkraft der
Duckfedern aufgehoben bzw. das Lamellenpaket
gelüftet ist.
ð
Nach erfolgtem Abschleppen des Fahrzeuges,
ist die Funktionsfähigkeit der Bremse wieder
herzustellen! Dazu beide Sicherungsmuttern
wieder gleichmäßig in Ausgangsstellung (wie
in Bild-Nr. 4 ermittelt) zurückdrehen!
Wurde das Maß I (siehe Bild-Nr. 4),
vor dem Lüften der Bremse nicht
ermittelt, so muss der komplette
Messvorgang (Einschraubdistanz
der Notlösemutter einstellen Kapitel
2.3.1.1.2) durchgeführt werden!
Ersatzscheibe (je 1 Stück/ Bohrung) auffädeln und
Hülsen wieder montieren.
Anzugsmoment M
A
26
= 46 Nm
