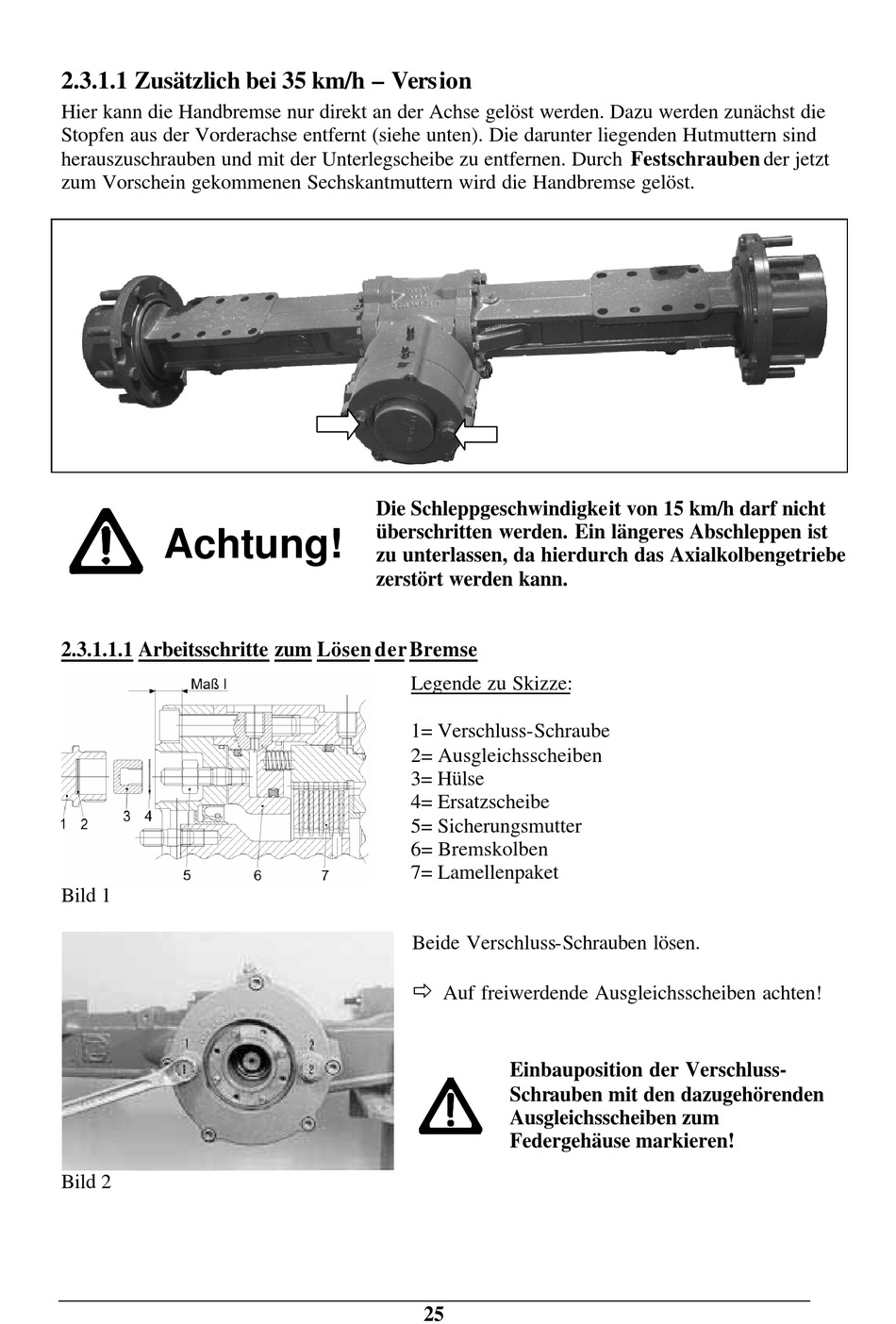

2.3.1.1 Zusätzlich bei 35 km/h – Version
Hier kann die Handbremse nur direkt an der Achse gelöst werden. Dazu werden zunächst die
Stopfen aus der Vorderachse entfernt (siehe unten). Die darunter liegenden Hutmuttern sind
herauszuschrauben und mit der Unterlegscheibe zu entfernen. Durch Festschrauben der jetzt
zum Vorschein gekommenen Sechskantmuttern wird die Handbremse gelöst.
Achtung!
2.3.1.1.1 Arbeitsschritte zum Lösen der Bremse
Bild 1
Bild 2
Die Schleppgeschwindigkeit von 15 km/h darf nicht
überschritten werden. Ein längeres Abschleppen ist
zu unterlassen, da hierdurch das Axialkolbengetriebe
zerstört werden kann.
Legende zu Skizze:
1= Verschluss-Schraube
2= Ausgleichsscheiben
3= Hülse
4= Ersatzscheibe
5= Sicherungsmutter
6= Bremskolben
7= Lamellenpaket
Beide Verschluss-Schrauben lösen.
ð
Auf freiwerdende Ausgleichsscheiben achten!
Einbauposition der Verschluss-
Schrauben mit den dazugehörenden
Ausgleichsscheiben zum
Federgehäuse markieren!
25
