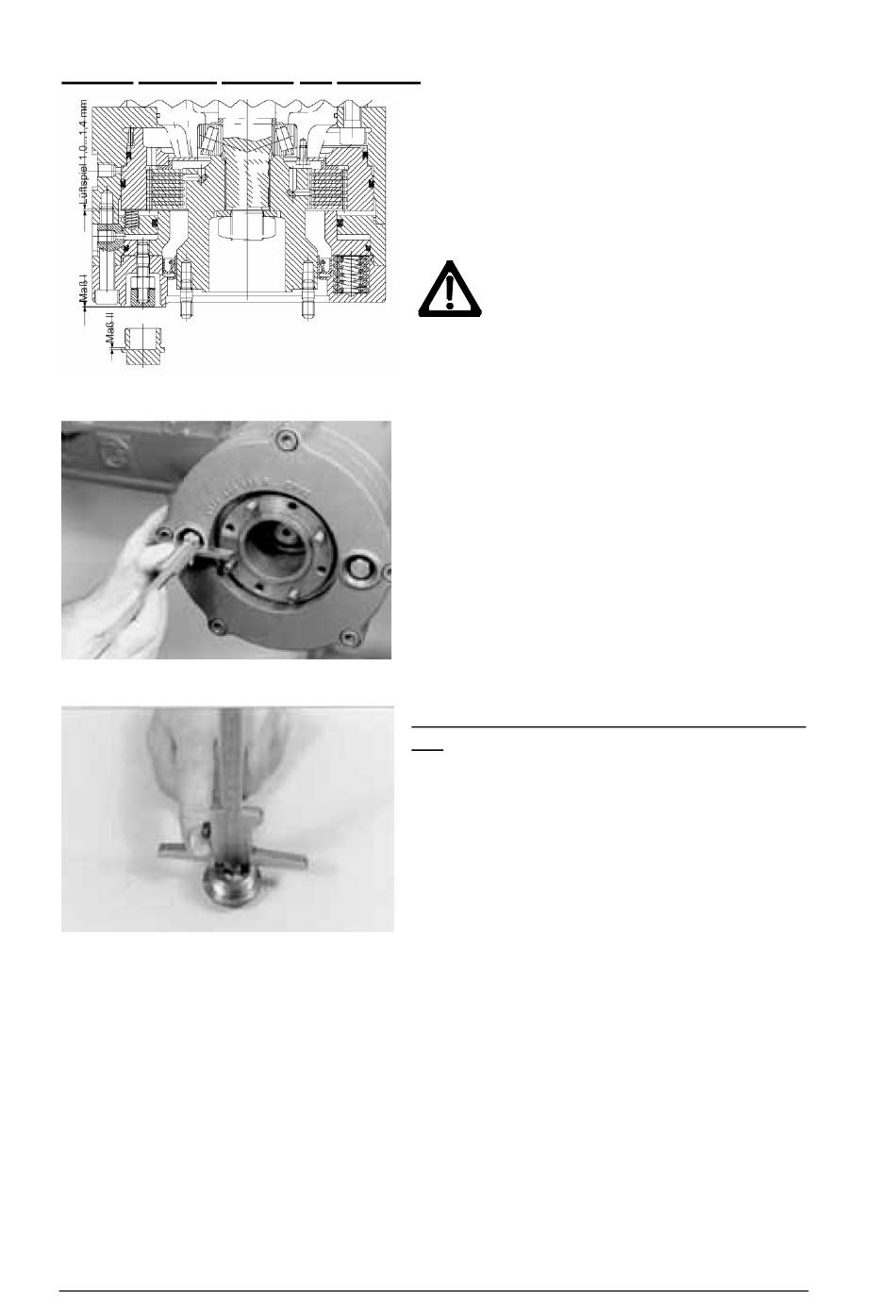

2.3.1.1.3 Lüftspiel 1,0...1,4 mm einstellen
Bild 14
Bild 15
Bild 16
Der Messvorgang ist an beiden
Seiten bzw. an beiden
Nachstellungen durchzuführen!
Maß I (siehe Skizze 14), von der Anlagefläche der
Verschluss-Schraube bis zur Planfläche der Hülse
ermitteln.
Maß I z.B. 2,20 mm
Maß II (siehe Skizze 14), ermitteln (Bild 16 und
17):
Maß „A", von der Stirnfläche der Verschluss-
Schraube bis zum Bohrungsgrund messen.
Maß „A" z.B. 17,90 mm
29
