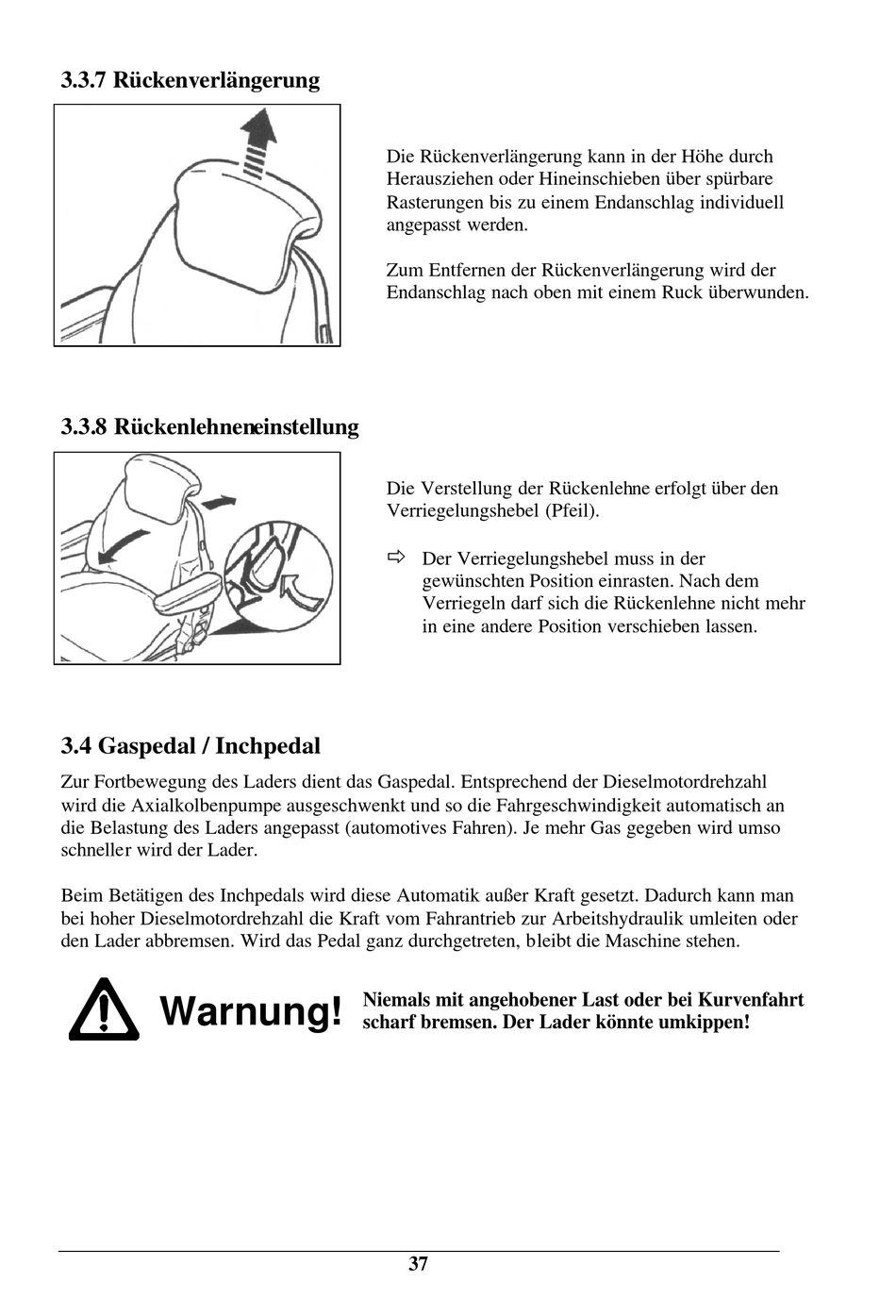

3.3.7 Rückenverlängerung
3.3.8 Rückenlehneneinstellung
3.4 Gaspedal / Inchpedal
Zur Fortbewegung des Laders dient das Gaspedal. Entsprechend der Dieselmotordrehzahl
wird die Axialkolbenpumpe ausgeschwenkt und so die Fahrgeschwindigkeit automatisch an
die Belastung des Laders angepasst (automotives Fahren). Je mehr Gas gegeben wird umso
schneller wird der Lader.
Beim Betätigen des Inchpedals wird diese Automatik außer Kraft gesetzt. Dadurch kann man
bei hoher Dieselmotordrehzahl die Kraft vom Fahrantrieb zur Arbeitshydraulik umleiten oder
den Lader abbremsen. Wird das Pedal ganz durchgetreten, bleibt die Maschine stehen.
Warnung!
Die Rückenverlängerung kann in der Höhe durch
Herausziehen oder Hineinschieben über spürbare
Rasterungen bis zu einem Endanschlag individuell
angepasst werden.
Zum Entfernen der Rückenverlängerung wird der
Endanschlag nach oben mit einem Ruck überwunden.
Die Verstellung der Rückenlehne erfolgt über den
Verriegelungshebel (Pfeil).
ð
Der Verriegelungshebel muss in der
gewünschten Position einrasten. Nach dem
Verriegeln darf sich die Rückenlehne nicht mehr
in eine andere Position verschieben lassen.
Niemals mit angehobener Last oder bei Kurvenfahrt
scharf bremsen. Der Lader könnte umkippen!
37
