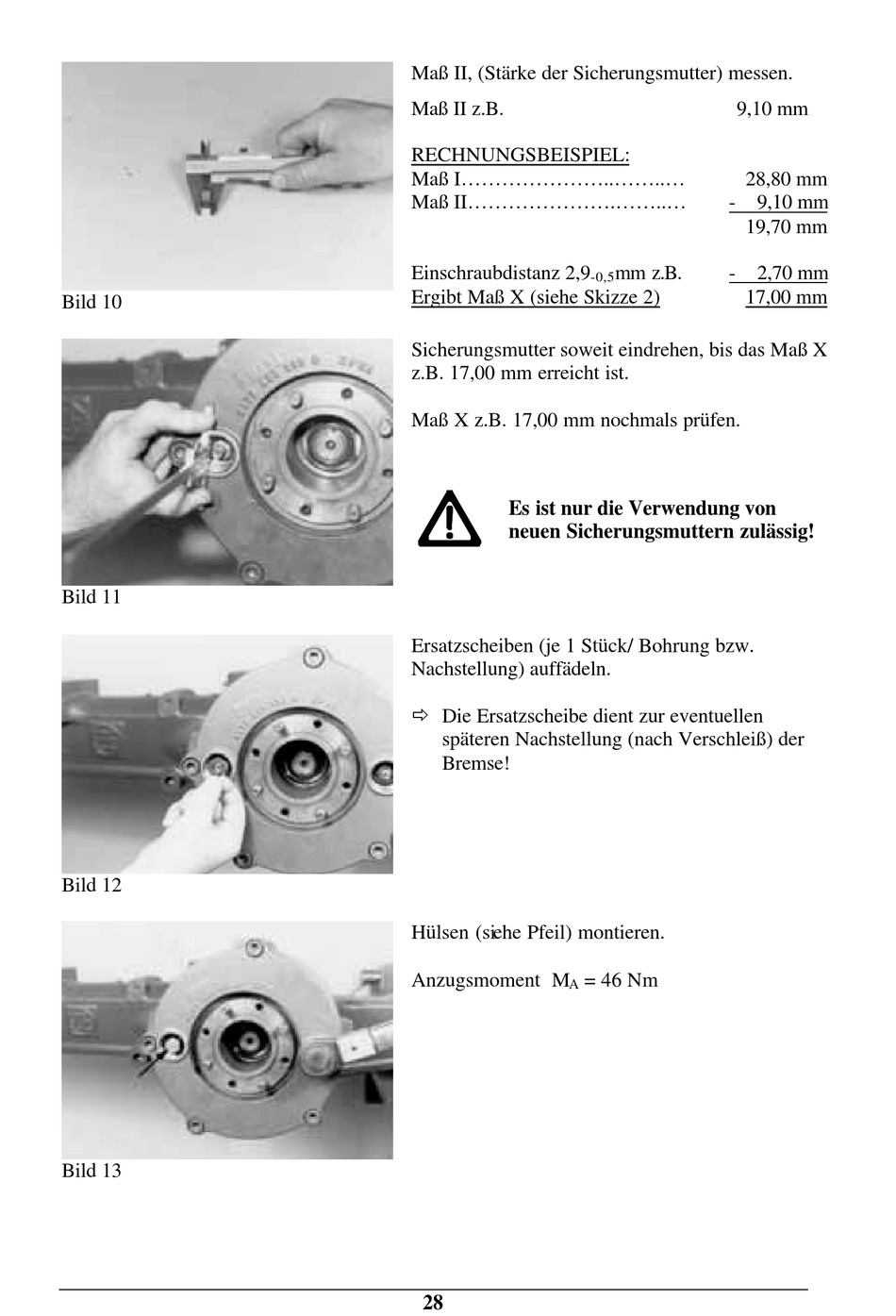

Maß II, (Stärke der Sicherungsmutter) messen.
Maß II z.B.
RECHNUNGSBEISPIEL:
Maß I..................................
Maß II.................................
Einschraubdistanz 2,9
Ergibt Maß X (siehe Skizze 2)
Sicherungsmutter soweit eindrehen, bis das Maß X
z.B. 17,00 mm erreicht ist.
Maß X z.B. 17,00 mm nochmals prüfen.
Es ist nur die Verwendung von
neuen Sicherungsmuttern zulässig!
Ersatzscheiben (je 1 Stück/ Bohrung bzw.
Nachstellung) auffädeln.
ð Die Ersatzscheibe dient zur eventuellen
späteren Nachstellung (nach Verschleiß) der
Bremse!
Hülsen (siehe Pfeil) montieren.
Anzugsmoment M
A
28
9,10 mm
28,80 mm
- 9,10 mm
19,70 mm
mm z.B.
- 2,70 mm
-0,5
17,00 mm
= 46 Nm
