SMA Solar Technology AG
11.2 Übersicht des Anschlussbereichs des Wechselrichters

11.2.1 Unteransicht

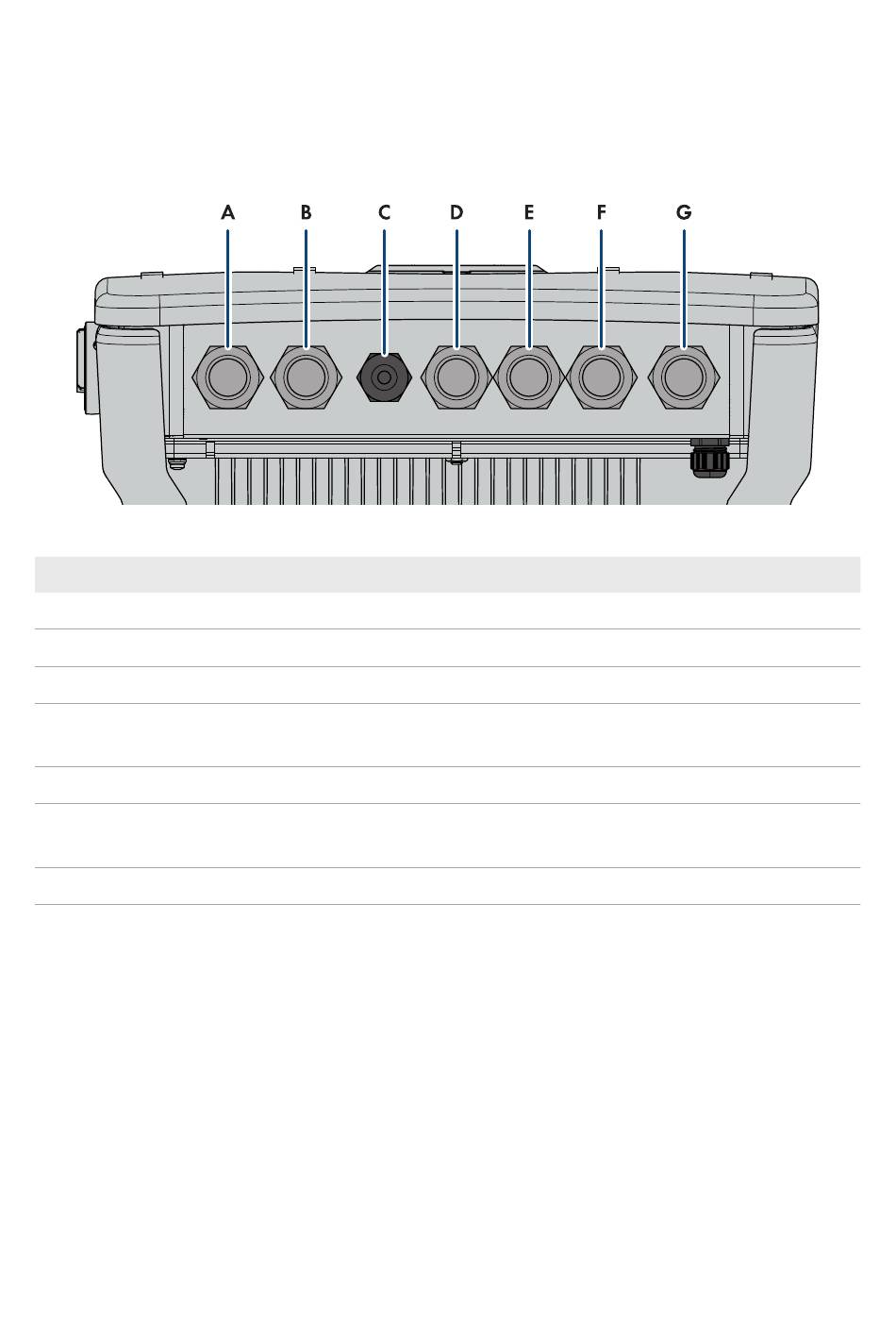

Abbildung 9: Unteransicht des Wechselrichters
Position
A
B
C
D
E
F
G
Systemhandbuch
Bezeichnung
Gehäuseöffnung für den Anschluss der PV-Module an Eingang A und B
Gehäuseöffnung für den Anschluss der PV-Module an Eingang C
Gehäuseöffnung für den Anschluss der Batterie
Gehäuseöffnung für den Anschluss des Batteriekommunikationskabels und für
den Schalter für Notstrombetrieb
Gehäuseöffnung für den Anschluss an das Multifunktionsrelais
Gehäuseöffnung für den Anschluss der Netzwerkkabel und des Schalters für
Schnell-Stopp
Gehäuseöffnung für den Anschluss des öffentlichen Stromnetzes
HSS-SecurePowerSupply-SH-de-10
11 Elektrischer Anschluss
49
