11 Elektrischer Anschluss
11.7 Batteriekommunikationskabel anschließen
Batteriekommunikation und Schalter für Notstrombetrieb nutzen die gleiche
Kabelverschraubung
Wenn ein Schalter für Notstrombetrieb angeschlossen werden soll, das
Batteriekommunikationskabel zusammen mit dem Anschlusskabel des Schalters für
Notstrombetrieb in die Kabeltülle stecken und in den Wechselrichter einführen.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
• Bei Bedarf: Feldkonfektionierbare RJ45-Steckverbinder
Vorgehen:
1. Den Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten.
2. Bei Verwendung selbstkonfektionierbarer Netzwerkkabel die RJ45-Steckverbinder
konfektionieren und am Netzwerkkabel anschließen (siehe Dokumentation der
Steckverbinder).
3. Blindstopfen aus der Gehäuseöffnung für den Anschluss des Batteriekommunikationskabels
entfernen.

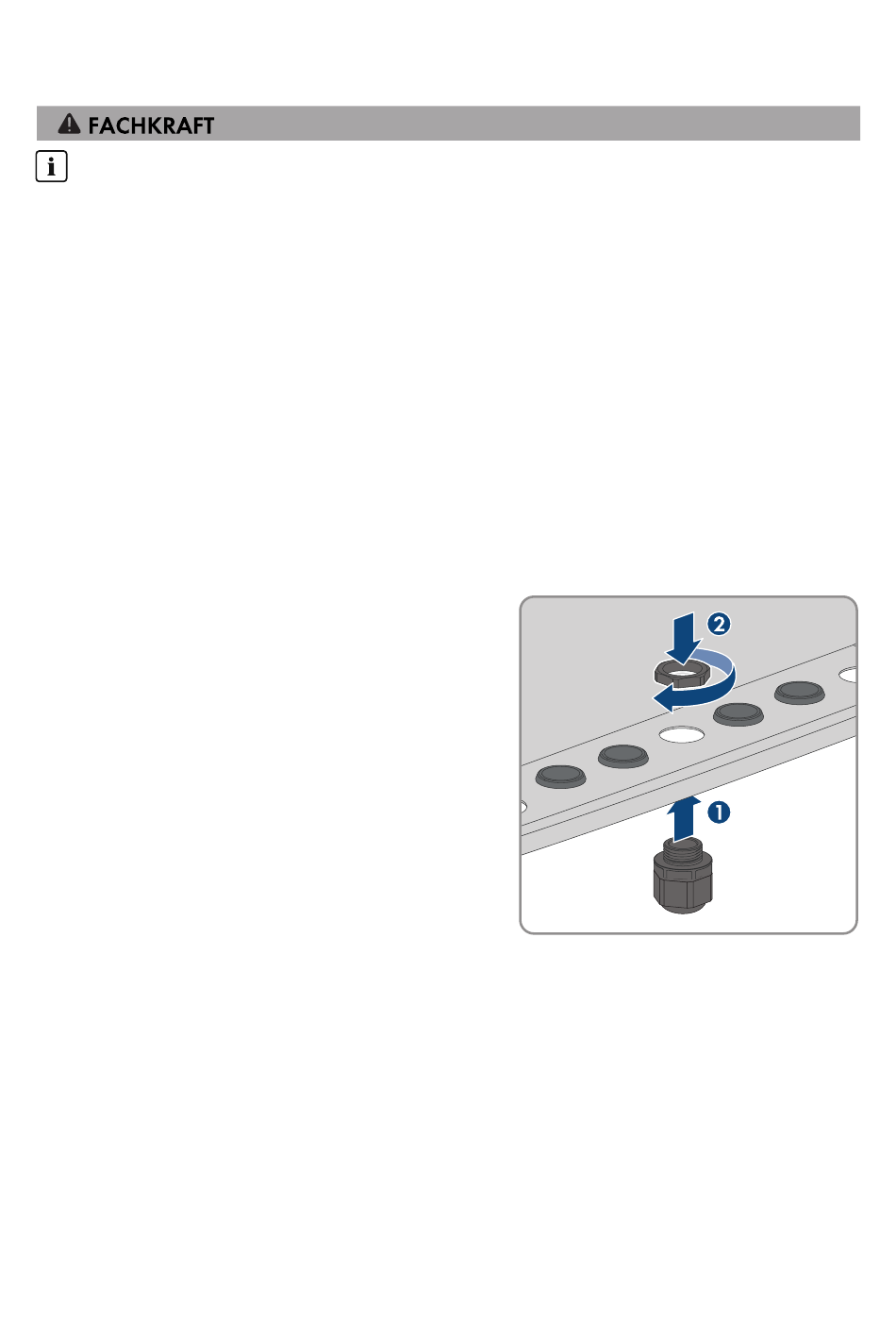

4. Die Kabelverschraubung M32x1,5 mit Vierloch-
Kabeltülle für Kommunikationsanschlüsse in die
Gehäuseöffnung für den Anschluss des
Batteriekommunikationskabels einsetzen und von
innen mit der Gegenmutter anziehen.
5. Die Überwurfmutter von der Kabelverschraubung abdrehen und über das
Batteriekommunikationskabel führen.
60
HSS-SecurePowerSupply-SH-de-10
