- Seite 1 Betriebsanleitung BATFUSE-B.01 / B.03 BatFuse-BE-de-30 | Version 3.0 DEUTSCH...
-
Seite 2: Rechtliche Bestimmungen
® Die BLUETOOTH Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch die SMA Solar Technology AG erfolgt unter Lizenz. ® Modbus ist ein eingetragenes Warenzeichen der Schneider Electric und ist lizensiert durch die Modbus Organization, Inc. -
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis 1 Hinweise zu diesem Dokument......5 1.1 Gültigkeitsbereich ........5 1.2 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG 10.3 Anschlüsse Batterie ........21 10.4 Anschlüsse Sunny Island Charger .
-
Seite 5: Hinweise Zu Diesem Dokument
SMA Solar Technology AG 1 Hinweise zu diesem Dokument 1 Hinweise zu diesem Dokument 1.1 Gültigkeitsbereich Dieses Dokument gilt für folgende Gerätetypen: • BatFuse-B.01 • BatFuse-B.03 1.2 Zielgruppe Dieses Dokument ist für Fachkräfte. Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifikation durchgeführt werden (siehe Kapitel 2.2 „Qualifikation der... -
Seite 6: Sicherheit

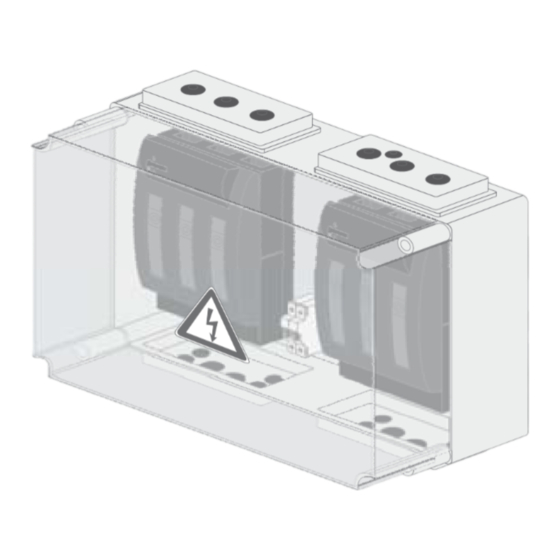

2.1 Bestimmungsgemäße Verwendung Die BatFuse ist ein Batterie-Sicherungskasten und sichert als DC-Sicherung die DC-Kabel des Sunny Island ab. Die BatFuse-B.01 ist für den Anschluss von maximal 1 Sunny Island und die BatFuse-B.03 ist für den Anschluss von maximal 3 Sunny Island ausgelegt. -
Seite 7: Qualifikation Der Fachkräfte
Das Typenschild muss dauerhaft am Produkt angebracht sein. 2.2 Qualifikation der Fachkräfte Fachkräfte müssen über folgende Qualifikationen verfügen: • Schulung zu Inselnetzsystemen von SMA Solar Technology AG • Schulung im Umgang mit Gefahren und Risiken bei der Installation und Bedienung elektrischer Geräte und Batterien •... -
Seite 8: Lieferumfang
3 Lieferumfang SMA Solar Technology AG 3 Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 2: Bestandteile des Lieferumfangs Position Anzahl bei Anzahl bei Bezeichnung BatFuse-B.01... -
Seite 9: Produktbeschreibung
Die BatFuse dient als DC-Sammelschiene für die Installation des Sunny Island Charger. Die BatFuse gibt es mit verschiedenen Sicherungseinsätzen für die unterschiedlichen Leistungsklassen der Sunny Island. Sicherungseinsätze der BatFuse-B.01 für maximal 1 Sunny Island Gerätetyp Sunny Island Empfohlener Sicherungseinsatz Sunny Island 3.0M 80 A Sunny Island 4.4M... -
Seite 10: Typenschild
• Gerätetyp (Model) • Seriennummer (Serial No.) • Gerätespezifische Kenndaten Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Fragen an die SMA Service Line. Symbole auf dem Typenschild Symbol Erklärung Lebensgefahr durch hohe Spannung Das Produkt arbeitet mit hohen Spannungen. -
Seite 11: Transport Und Montage
SMA Solar Technology AG 5 Transport und Montage 5 Transport und Montage 5.1 Transport Für den Transport gelten keine besonderen Anforderungen. Die BatFuse kann ohne Hilfsmittel transportiert werden. 5.2 BatFuse montieren Anforderungen an den Montageort: ☐ Fester Untergrund muss für Montage gegeben sein, z. B. Beton, Mauerwerk. - Seite 12 5 Transport und Montage SMA Solar Technology AG Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • BatFuse nicht auf brennbaren Baustoffen montieren. • BatFuse nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden.
-
Seite 13: Elektrischer Anschluss
SMA Solar Technology AG 6 Elektrischer Anschluss 6 Elektrischer Anschluss 6.1 Anschlussbereich Abbildung 4: Anschlussbereich der BatFuse Position Bezeichnung Erklärung Wechselrichterseite Anschluss für Sunny Island Batteriespannungsabgriff Anschluss von Verbrauchern Batterieseite Anschluss für Batterie und Sunny Island Charger Anschlüsse Wechselrichterseite (A) BatFuse-B.01 BatFuse-B.03... -
Seite 14: Sunny Island Anschließen
6 Elektrischer Anschluss SMA Solar Technology AG BatFuse-B.01 BatFuse-B.03 Außendurchmesser der Kabel 9 mm … 16 mm 9 mm … 16 mm für Sunny Island Charger Kabelschuh M8, maximal 25 mm breit M8, maximal 25 mm breit 6.2 Sunny Island anschließen Abbildung 5: Übersicht der Anschlüsse... -
Seite 15: Sunny Island Charger Anschließen
SMA Solar Technology AG 6 Elektrischer Anschluss 6.3 Sunny Island Charger anschließen Abbildung 6: Übersicht der Anschlüsse Position Bezeichnung Anschluss L+ Anschluss L − Kabelanforderungen: ☐ Leiterquerschnitt: maximal 16 mm² ☐ Außendurchmesser: 9 mm … 16 mm ☐ Kabelschuhe der Größe M8, maximal 16 mm breit ☐... -
Seite 16: Verbraucher An Batteriespannungsabgriff Anschließen
6 Elektrischer Anschluss SMA Solar Technology AG 6.4 Verbraucher an Batteriespannungsabgriff anschließen Abbildung 7: Übersicht der Anschlüsse Position Bezeichnung Anschluss L+ Anschluss L − Voraussetzungen: ☐ Stromstärke: maximal 8 A ☐ Leiterquerschnitt: maximal 6 mm² ☐ Außendurchmesser des Kabels: 9 mm … 16 mm ☐... -
Seite 17: Batterie Anschließen
SMA Solar Technology AG 6 Elektrischer Anschluss 6.5 Batterie anschließen Abbildung 8: Übersicht der Anschlüsse Position Bezeichnung Anschluss L+ Anschluss L − Kabelanforderungen: ☐ Leiterquerschnitt: maximal 95 mm² ☐ Außendurchmesser: 14 mm ... 21 mm ☐ Material des Leiters: Kupfer ☐ Kabelschuhe der Größe M8, maximal 25 mm breit Vorgehen: 1. -
Seite 18: Batfuse In Betrieb Nehmen
7 BatFuse in Betrieb nehmen SMA Solar Technology AG 7 BatFuse in Betrieb nehmen Verletzungsgefahr durch Kurzschluss-Ströme Kurzschluss-Ströme der Batterie können Hitzeentwicklungen und Lichtbögen verursachen. Verbrennungen oder Augenverletzungen durch Lichtblitze können die Folge sein. • Alle Sicherheits- und Wartungshinweise des Batterieherstellers beachten. -
Seite 19: Sicherungseinsatz Austauschen
SMA Solar Technology AG 8 Sicherungseinsatz austauschen 8 Sicherungseinsatz austauschen 1. Den Gehäusedeckel der BatFuse abnehmen. 2. Den Lasttrennschalter öffnen. 3. Verriegelung am Sicherungshalter nach unten drücken und defekten Sicherungseinsatz aus dem Sicherungshalter schieben. 4. Neuen Sicherungseinsatz in die Halterung setzen und anschließend in die Halterung schieben. -
Seite 20: Batfuse Außer Betrieb Nehmen
9 BatFuse außer Betrieb nehmen SMA Solar Technology AG 9 BatFuse außer Betrieb nehmen Verletzungsgefahr durch Kurzschluss-Ströme Kurzschluss-Ströme der Batterie können Hitzeentwicklungen und Lichtbögen verursachen. Verbrennungen oder Augenverletzungen durch Lichtblitze können die Folge sein. • Alle Sicherheits- und Wartungshinweise des Batterieherstellers beachten. -
Seite 21: Technische Daten
SMA Solar Technology AG 10 Technische Daten 10 Technische Daten 10.1 Sicherung BatFuse-B.01 BatFuse-B.03 Zulässige Sicherungseinsätze 80 A … 250 A 80 A … 250 A Halter Sicherungslasttrennschalter Sicherungslasttrennschalter Anzahl 10.2 Elektrische Daten Bemessungsspannung 12 V / 24 V / 48 V... -
Seite 22: Anschlüsse Sunny Island
10 Technische Daten SMA Solar Technology AG 10.5 Anschlüsse Sunny Island BatFuse-B.01 BatFuse-B.03 Anzahl der Anschlüsse Kabelschuh Maximale Breite des Kabelschuhs 25 mm 25 mm Maximaler Leiterquerschnitt 95 mm² 95 mm² Außendurchmesser der Kabel 14 mm ... 21 mm 14 mm ... 21 mm 10.6 Anschluss Batteriespannungsabgriff... -
Seite 23: Kontakt
SMA Solar Technology AG 11 Kontakt 11 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Typ der BatFuse • Seriennummer der BatFuse •... - Seite 24 Hybrid Energy Solutions Sunny Island : +33 472 09 04 42 Power Plant Solutions Sunny Central : +33 472 09 04 43 India SMA Solar India Pvt. Ltd. +91 22 61713888 Mumbai Italia SMA Italia S.r.l. +39 02 8934-7299 Milano Κύπρος/...
