17 Fehlerbehebung
Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch
Überspannung
Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am
Gehäuse des Messgeräts führen. Das Berühren des unter Spannung stehenden Gehäuses des
Messgerätes führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
• Nur Messgeräte einsetzen, deren Messbereiche auf die maximale AC- und DC-Spannung
des Wechselrichters ausgelegt sind.
• Nur Messgeräte einsetzen, deren Messbereiche auf die maximale DC-Spannung der
Batterie ausgelegt sind.

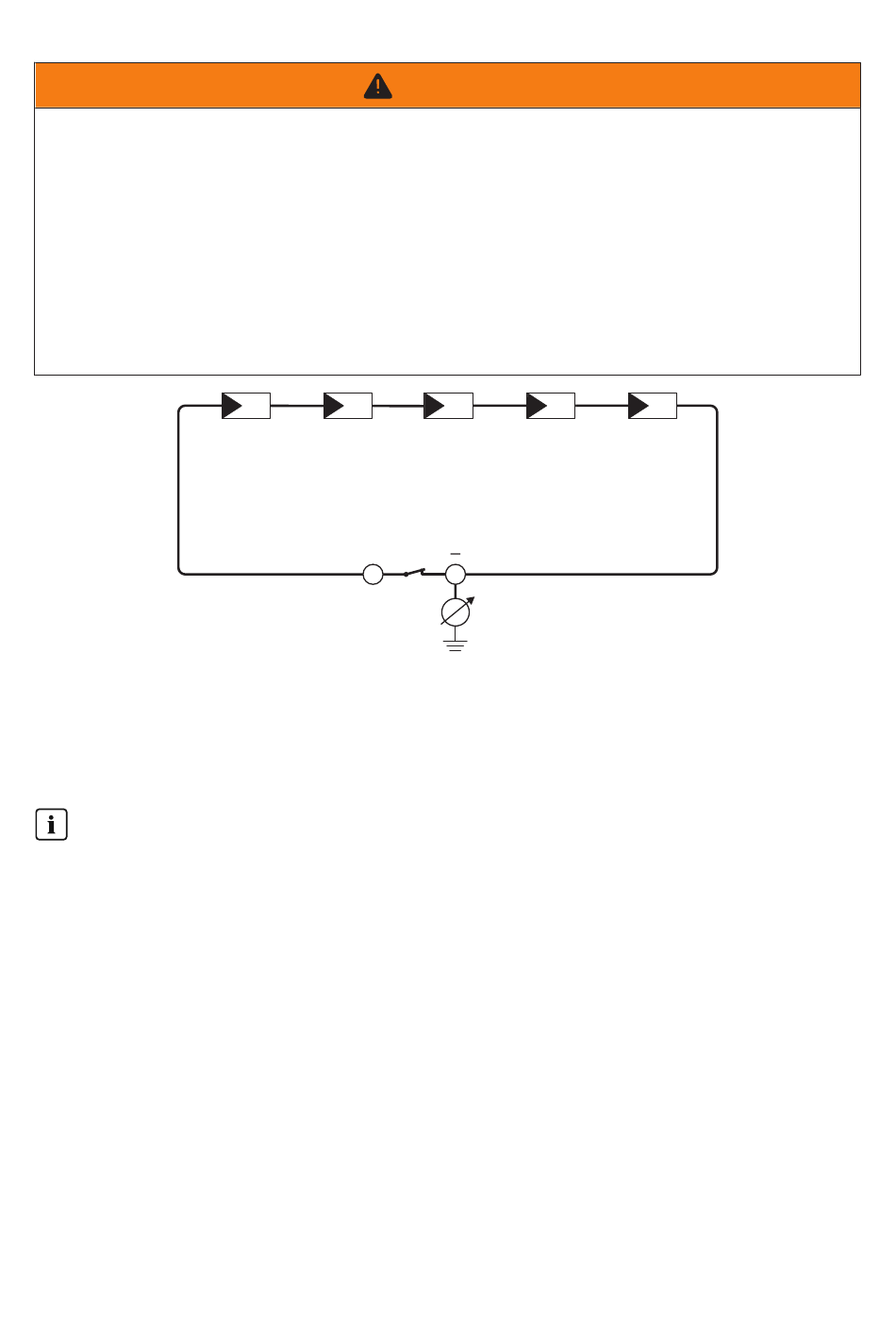

Abbildung 15: Schematische Darstellung der Messung
Benötigte Hilfsmittel:
☐ Geeignete Vorrichtung zum sicheren Trennen und Kurzschließen
☐ Isolationswiderstandsmessgerät
Vorrichtung zum sicheren Trennen und Kurzschließen der PV-Module
notwendig
Die Isolationswiderstandsmessung kann nur mit einer geeigneten Vorrichtung zum sicheren
Trennen und Kurzschließen der PV-Module erfolgen. Wenn keine geeignete Vorrichtung
vorhanden ist, darf die Isolationswiderstandsmessung nicht durchgeführt werden.
Vorgehen:
1. Zu erwartenden Isolationswiderstand pro String berechnen.
2. Den Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten.
3. Kurzschluss-Vorrichtung installieren.
4. Isolationswiderstandsmessgerät anschließen.
5. Ersten String kurzschließen.
6. Prüfspannung einstellen. Dabei sollte die Prüfspannung möglichst nahe an der maximalen
Systemspannung der PV-Module liegen, darf sie aber nicht überschreiten (siehe Datenblatt der
PV-Module).
7. Isolationswiderstand messen.
132
HSS-SecurePowerSupply-SH-de-10
