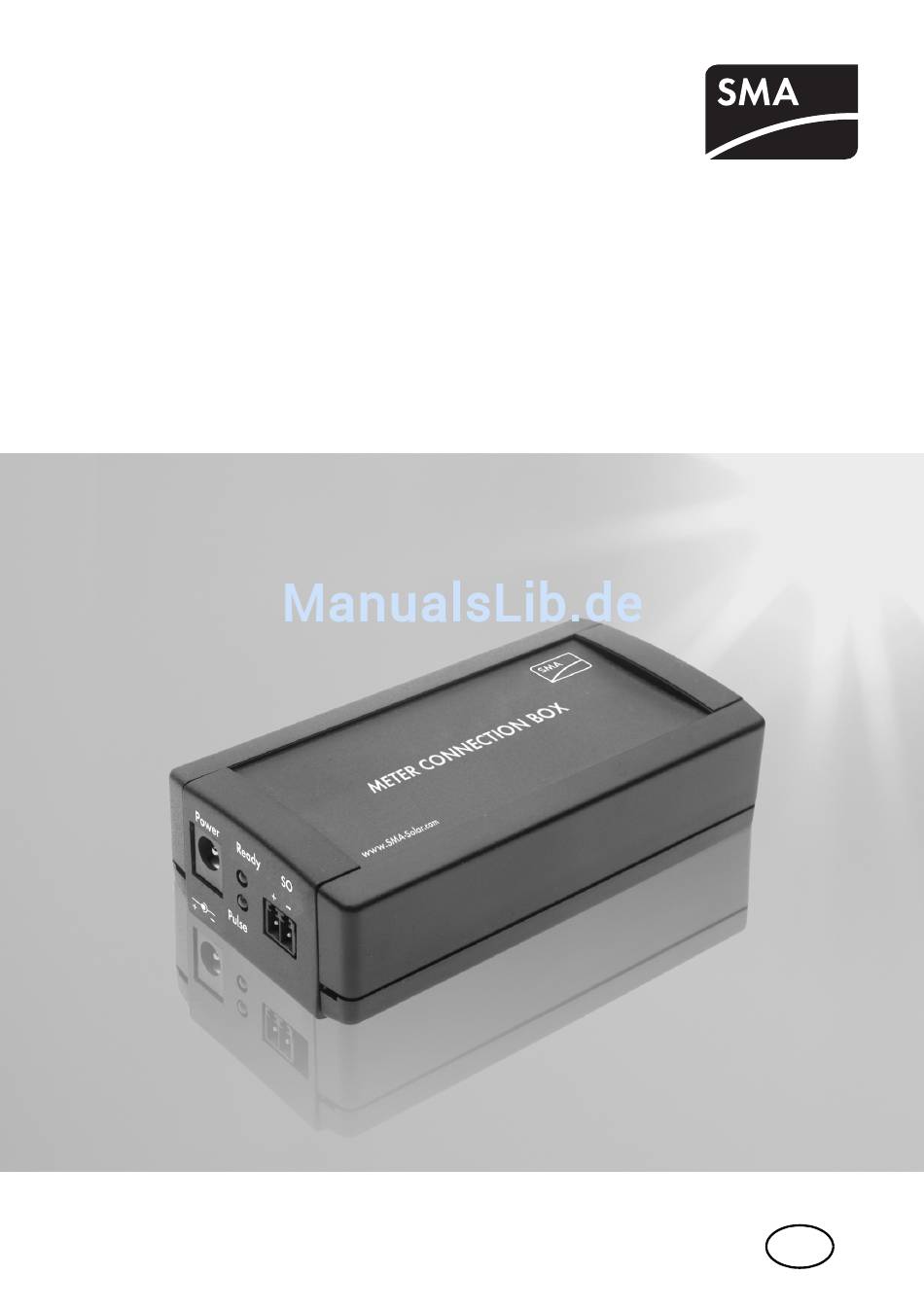

- Seite 1 Anlagenüberwachung METER CONNECTION BOX Installationsanleitung METERBOX-IDE110611 | 98-0039011 | Version 1.1...
-
Seite 3: Inhaltsverzeichnis
Verwendete Symbole ....... . . 5 Die Meter Connection Box ......6 Sicherheit . - Seite 4 Technische Daten ....... . 25 12.1 Meter Connection Box ....... 25 12.2 Steckernetzteile.
-
Seite 5: Hinweise Zu Dieser Anleitung
SMA Solar Technology AG Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung 1.1 Gültigkeitsbereich Diese Anleitung gilt für die Meter Connection Box ab Hardware-Version A und ab Firmware-Version 1.0. 1.2 Zielgruppe Diese Anleitung richtet sich an den Installateur. 1.3 Verwendete Symbole In diesem Dokument werden folgende Arten von Sicherheitshinweisen sowie allgemeine Hinweise... -
Seite 6: Die Meter Connection Box

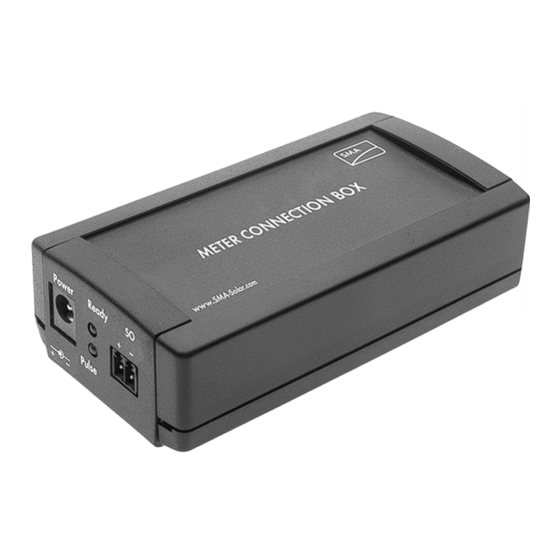

SMA Solar Technology AG 2 Die Meter Connection Box Die Meter Connection Box erfasst Zählimpulse von einem Energiezähler und stellt die Daten für die Sunny WebBox der SMA Solar Technology AG bereit. Die Daten können für die Anzeige des Energieverbrauchs, der Netzeinspeisung und des Eigenverbrauchs verwendet werden. Je nach Bedarf lässt sich die Meter Connection Box dazu wie abgebildet an einen von drei... -
Seite 7: Sicherheit
Die Meter Connection Box ermöglicht die Übermittlung von Zählimpulsen eines Energiezählers ausschließlich an die Sunny WebBox. Schließen Sie die Meter Connection Box nur an Energiezähler an, die den in den Technischen Daten genannten Anforderungen entsprechen (siehe „Anforderungen an Energiezähler“ (Seite 26)). Hinweis zu verblombten Energiezählern Wenn der Energiezähler an den Sie die Meter Connection Box anschließen möchten... -
Seite 8: Sicherheitshinweise
Auspacken SMA Solar Technology AG 3.2 Sicherheitshinweise Hinweise, um körperliche Schäden zu vermeiden: • Lebensgefahr durch Stromschlag bei unsachgemäßen Arbeiten an elektrischen Geräten. – Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. 4 Auspacken 4.1 Lieferumfang Kontrollieren Sie den Lieferumfang auf Vollständigkeit und sichtbare Beschädigung. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Händler in Verbindung. -
Seite 9: Produkt Identifizieren
SMA Solar Technology AG Auspacken 4.2 Produkt identifizieren 4.2.1 Typenschild Sie können die Meter Connection Box über das Typenschild identifizieren. Das Typenschild ist auf der Unterseite des Geräts. 4.2.2 Firmware-Version und Hardware-Version Die Firmware-Version und die Hardware-Version der Meter Connection Box werden auf der Benutzeroberfläche der Sunny WebBox als Parameter angezeigt. -
Seite 10: Montage
• Die Meter Connection Box ist nur für die Innenmontage geeignet. • Der Montageort muss sich in der Nähe einer Steckdose befinden. • Die maximale Kabellänge zwischen Meter Connection Box und Energiezähler darf 3 m nicht überschreiten. • Die maximale Kabellänge des RS485-Kommunikationsbusses darf 1 200 m nicht überschreiten. - Seite 11 3. Löcher mit 6 mm Durchmesser bohren und Wandhalterung mit den Dübeln und den Schrauben an der Wand befestigen. 4. Meter Connection Box auf die Halterung stecken, wie in der folgenden Abbildung dargestellt. ☑ Die Meter Connection Box ist montiert. Installationsanleitung...
-
Seite 12: Meter Connection Box Auf Hutschiene Montieren
Montage SMA Solar Technology AG 5.3 Meter Connection Box auf Hutschiene montieren Mitgeliefertes Montagezubehör Position Anzahl Bezeichnung Halterung Schraube Klammer 1. Montageort unter Berücksichtigung der Anforderungen an den Montageort wählen. 2. Klammer wie abgebildet mit der Schraube an der Halterung befestigen. - Seite 13 SMA Solar Technology AG Montage 4. Meter Connection Box auf die Halterung stecken, wie in der folgenden Abbildung dargestellt. ☑ Die Meter Connection Box ist montiert. Installationsanleitung METERBOX-IDE110611...
-
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss SMA Solar Technology AG 6 Elektrischer Anschluss 6.1 Geräteübersicht Position Bezeichnung Bedeutung „RS485“ Anschluss für den RS485-Kommunikationsbus „Power“ Anschluss für das Steckernetzteil „Ready“ „Ready“ LED für die Spannungsversorgung „Pulse“ „Pulse“ LED für die Übertragung von Messdaten mithilfe von Zählimpulsen „S0“... -
Seite 15: Meter Connection Box An Rs485-Kommunikationsbus Anschließen
• Keine Netzeinspeisung • Kein PV-Ertrag Wenn Zählimpulse vom Energiezähler ankommen und die „Pulse“ LED dennoch dauerhaft leuchtet oder dauerhaft aus ist, lesen Sie im Kapitel 10 „Fehlersuche“ (Seite 21) nach. 6.3 Meter Connection Box an RS485-Kommunikationsbus anschließen Position Bezeichnung Sunny WebBox Wechselrichter Meter Connection Box Energiezähler... - Seite 16 Elektrischer Anschluss SMA Solar Technology AG 3. Wenn sich die Meter Connection Box mitten im RS485-Kommunikationsbus befindet: • Kabelschirm nach hinten stülpen und mit leitfähiger Klebefolie umkleben. Dort wird später die Schirmklemme befestigt. 4. Nicht benötigte Adern bis zum Kabelmantel kürzen.
-
Seite 17: Meter Connection Box Terminieren
6.5 Meter Connection Box an Energiezähler anschließen Maximale Kabellänge: 3 m Die maximale Kabellänge von 3 m nicht überschreiten. Kabelempfehlung Sie können für den Anschluss der Meter Connection Box an den Energiezähler auch das RS485-Kommunikationskabel verwenden. 1. 4 cm Kabelmantel entfernen. 2. Nicht benötigte Adern kürzen. -
Seite 18: Inbetriebnahme
7.2 Meter Connection Box mit Sunny WebBox erfassen 1. Meter Connection Box an die Spannungsversorgung anschließen. 2. Meter Connection Box als Gerät mit der Sunny WebBox erfassen, wie in der Anleitung der Sunny WebBox beschrieben. 7.3 Parameter der Meter Connection Box einstellen Die Parameter der Meter Connection Box werden über die Benutzeroberfläche der Sunny WebBox... -
Seite 19: Wartung Und Pflege
Sie das Gerät oder das Kabel aus. ACHTUNG! Meter Connection Box nicht selbst reparieren. Wenn die Meter Connection Box defekt ist, Meter Connection Box nicht selbst reparieren. • Meter Connection Box zu Reparaturzwecken an SMA Solar Technology AG senden. 8.2 Pflege ACHTUNG! Beschädigung des Geräts durch eindringende Flüssigkeit. -
Seite 20: Außerbetriebnahme
Kabel angeschlossen sind. 7. Wenn die Meter Connection Box der letzte Teilnehmer im RS485-Kommunikationsbus gewesen ist, dann das Gerät terminieren, das jetzt anstatt der Meter Connection Box der letzte Teilnehmer im RS485-Kommunikationsbus ist. ☑ Die Meter Connection Box ist außer Betrieb. -
Seite 21: Fehlersuche
SMA Solar Technology AG Fehlersuche 10 Fehlersuche Problem Ursache Behebung Die „Ready“ LED ist Es ist keine Spannung vorhanden. Versorgungsspannung und dauerhaft aus. Steckernetzteil prüfen. Die Spannung ist zu niedrig. Die „Pulse“ LED Es liegt ein Kurzschluss des Verdrahtung prüfen. leuchtet dauerhaft. -
Seite 22: Parameterübersicht
Parameterübersicht SMA Solar Technology AG 11 Parameterübersicht 11.1 Anzeigewerte Die Anzeigewerte werden mithilfe der Sunny WebBox auf dem Computer angezeigt. Die Anzeigewerte können nur gelesen werden. Name Beschreibung OpTM Anzahl der Betriebsstunden PacPV Errechnete Momentanleistung des entsprechenden Energiezählertyps PacFeed-In PacConsumption ResetCount Anzahl der Resets (Neustarts) -
Seite 23: Einstellbare Parameter
SMA Solar Technology AG Parameterübersicht 11.2 Einstellbare Parameter Die einstellbaren Parameter werden mithilfe der Sunny WebBox auf dem Computer angezeigt. Die einstellbaren Parameter können über die Benutzeroberfläche der Sunny WebBox geändert werden. Name Beschreibung Wert/ Erklärung Default- Bereich Wert DevNam Name der Meter Connection Bis zu 32 Zeichen sind möglich. - Seite 24 Dieser Parameter ist nur sichtbar und veränderbar, wenn Sie an der Sunny WebBox im Service-Modus angemeldet sind. Hinweis zum Parameter „S0 Impuls/kWh“ Dieser Parameter wird auf den Wert „0“ zurückgesetzt und die Meter Connection Box zählt nicht mehr, wenn Sie für den einstellbaren Parameter „DeviceType“ (siehe Seite 23) einen anderen Energiezählertyp wählen.
-
Seite 25: Technische Daten
SMA Solar Technology AG Technische Daten 12 Technische Daten 12.1 Meter Connection Box Mechanische Größen Breite x Höhe x Tiefe 102 mm x 30 mm x 54 mm Gewicht 80 g Montageort innen Montageart Hutschiene / Wandhalterung Statusanzeige LEDs Anschlüsse Sunny WebBox 4-polige Federzugklemme Wechselrichter 4-polige Federzugklemme Energiezähler 2-polige Federzugklemme Spannungsversorgung Spannungsversorgung Steckernetzteil Eingangsspannung 12 V … 24 V DC ± 10 % Typische Leistungsaufnahme 1 W... -
Seite 26: Steckernetzteile
Technische Daten SMA Solar Technology AG Kommunikation Datenlogger RS485 Wechselrichter RS485 Maximale Reichweite 1 200 m Einsatzmöglichkeiten Maximal betreibbare Geräte pro Energiezähler Maximal betreibbare Geräte pro Sunny WebBox Anforderungen an Energiezähler Minimale Impulsdauer 30 ms Empfohlener minimaler Impulswert 1 000 Impulse/kWh S0-Schnittstelle DIN EN 62053-31 Klasse A 12.2 Steckernetzteile... -
Seite 27: Taiytech, Tyt251200200Eu/3000
SMA Solar Technology AG Technische Daten 12.2.3 TaiyTech, TYT251200200EU/3000 Mechanische Größen Breite x Höhe x Tiefe 92,0 mm x 90,6 mm x 36,0 mm Gewicht 128 g Spannungsversorgung Spannung 100 V − 240 V AC, 50 / 60 Hz Nennstrom 0,75 A Installationsanleitung METERBOX-IDE110611... -
Seite 28: Kontakt
Kontakt SMA Solar Technology AG 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Serviceline. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Seriennummer und Typ der Wechselrichter • Seriennummer und Firmware-Version der Sunny WebBox •... -
Seite 29: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten.
