SMA Solar Technology AG
Erläuterung:
Die Batterie- und PV-Leistung reichen nicht aus, um die SPS-Last zu versorgen.
Abhilfe:
• Sicherstellen, dass ausreichend PV-Leistung vorhanden ist.
• Sicherstellen, dass die Batterie geladen ist.
• Die SPS-Last reduzieren.

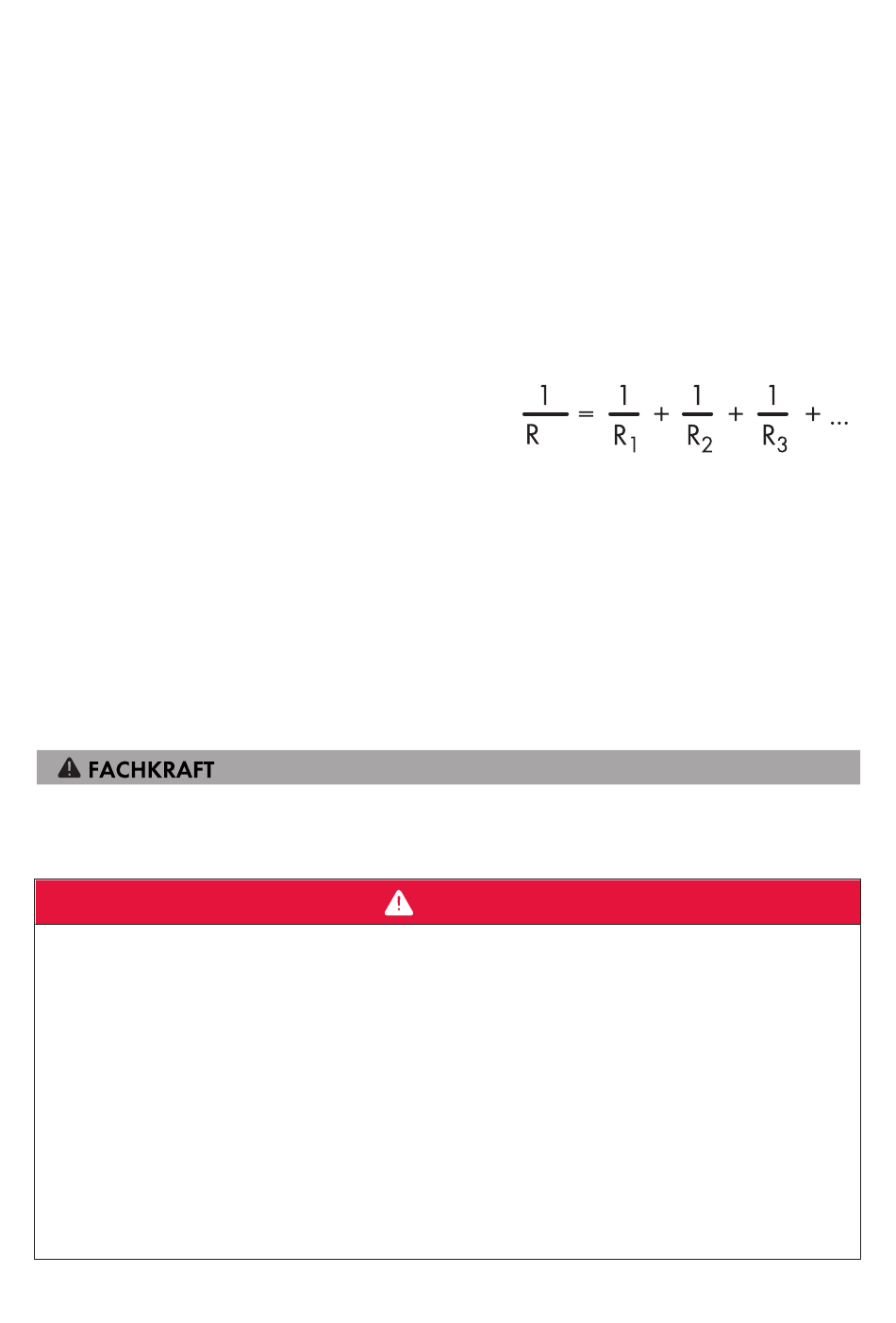

17.2 Berechnung des Isolationswiderstands
Der zu erwartende Gesamtwiderstand der PV-Anlage oder eines einzelnen Strings kann über
folgende Formel berechnet werden:
Den genauen Isolationswiderstand eines PV-Moduls
können Sie beim Modulhersteller erfragen oder dem
Datenblatt entnehmen.
Den genauen Isolationswiderstand eines PV-Moduls können Sie beim Modulhersteller erfragen
oder dem Datenblatt entnehmen.
Als Durchschnittswert für den Widerstand eines PV-Moduls kann jedoch bei Dünnschichtmodulen
ca. 40 MOhm und bei poly- und monokristallinen PV-Modulen ca. 50 MOhm pro PV-Modul
angenommen werden.
Sehen Sie dazu auch:
• PV-Anlage auf Erdschluss prüfen ⇒ Seite 131
17.3 PV-Anlage auf Erdschluss prüfen
Wenn die rote LED leuchtet und auf der Benutzeroberfläche des Wechselrichters im Menü
Ereignisse die Ereignisnummern 3501, 3601 oder 3701 angezeigt werden, kann ein Erdschluss
vorliegen. Die elektrische Isolation der PV-Anlage gegen Erde ist defekt oder zu gering.
Lebensgefahr durch Stromschlag beim Berühren unter Spannung stehender
Anlagenteile bei einem Erdschluss
Bei einem Erdschluss können Anlagenteile unter Spannung stehen. Das Berühren
spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen
durch Stromschlag.
• Vor Arbeiten das System spannungsfrei schalten und gegen Wiedereinschalten sichern.
• Die Kabel der PV-Module nur an der Isolierung anfassen.
• Teile der Unterkonstruktion und Generatorgestell nicht anfassen.
• Keine PV-Strings mit Erdschluss an den Wechselrichter anschließen.
• Nach dem Freischalten 5 Minuten warten, bevor Sie Teile der PV-Anlage oder des Systems
berühren.
Systemhandbuch
ges
GEFAHR
HSS-SecurePowerSupply-SH-de-10
17 Fehlerbehebung
131
