Elektrischer Anschluss
6 Elektrischer Anschluss

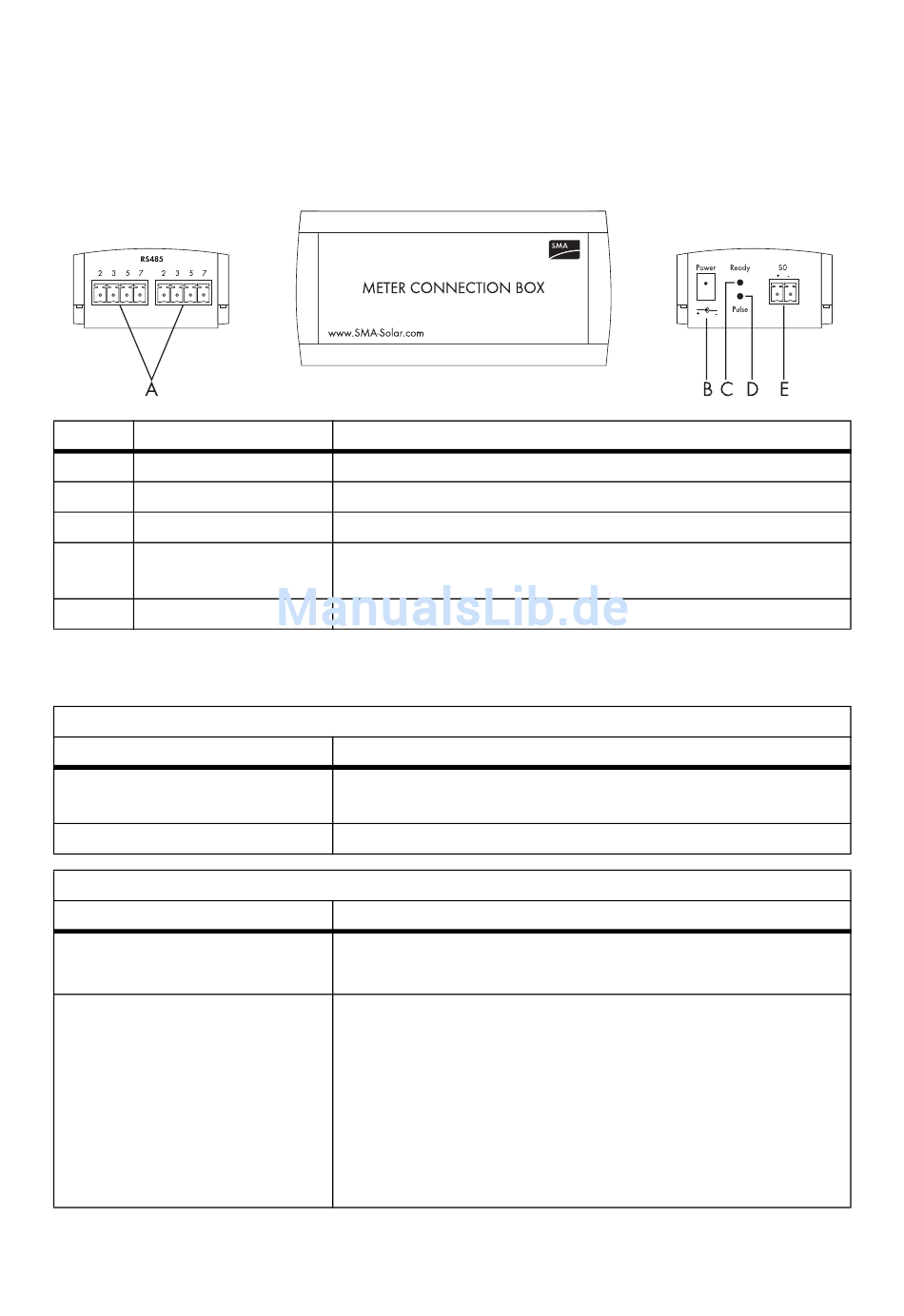

6.1 Geräteübersicht
Position Bezeichnung
A
„RS485"
B
„Power"
C
„Ready"
D
„Pulse"
E
„S0"
6.2 LED Übersicht
„Ready" LED (grün)
Status
blinkt
leuchtet dauerhaft
„Pulse" LED (gelb)
Status
blinkt
leuchtet dauerhaft
14
METERBOX-IDE110611
Bedeutung
Anschluss für den RS485-Kommunikationsbus
Anschluss für das Steckernetzteil
„Ready" LED für die Spannungsversorgung
„Pulse" LED für die Übertragung von Messdaten mithilfe von
Zählimpulsen
S0-Anschluss
Bedeutung
Es findet gerade Kommunikation über den
RS485‐Kommunikationsbus statt.
Spannung ist ok.
Bedeutung
Normalbetrieb
Es kommen Zählimpulse vom Energiezähler an.
Energiezähler wird nicht ausgelesen
Es kommen keine Zählimpulse vom Energiezähler an. Je nach
angeschlossenem Energiezählertyp (siehe Seite 23) bedeutet
dies:
• Kein Energieverbrauch
• Keine Netzeinspeisung
• Kein PV-Ertrag
