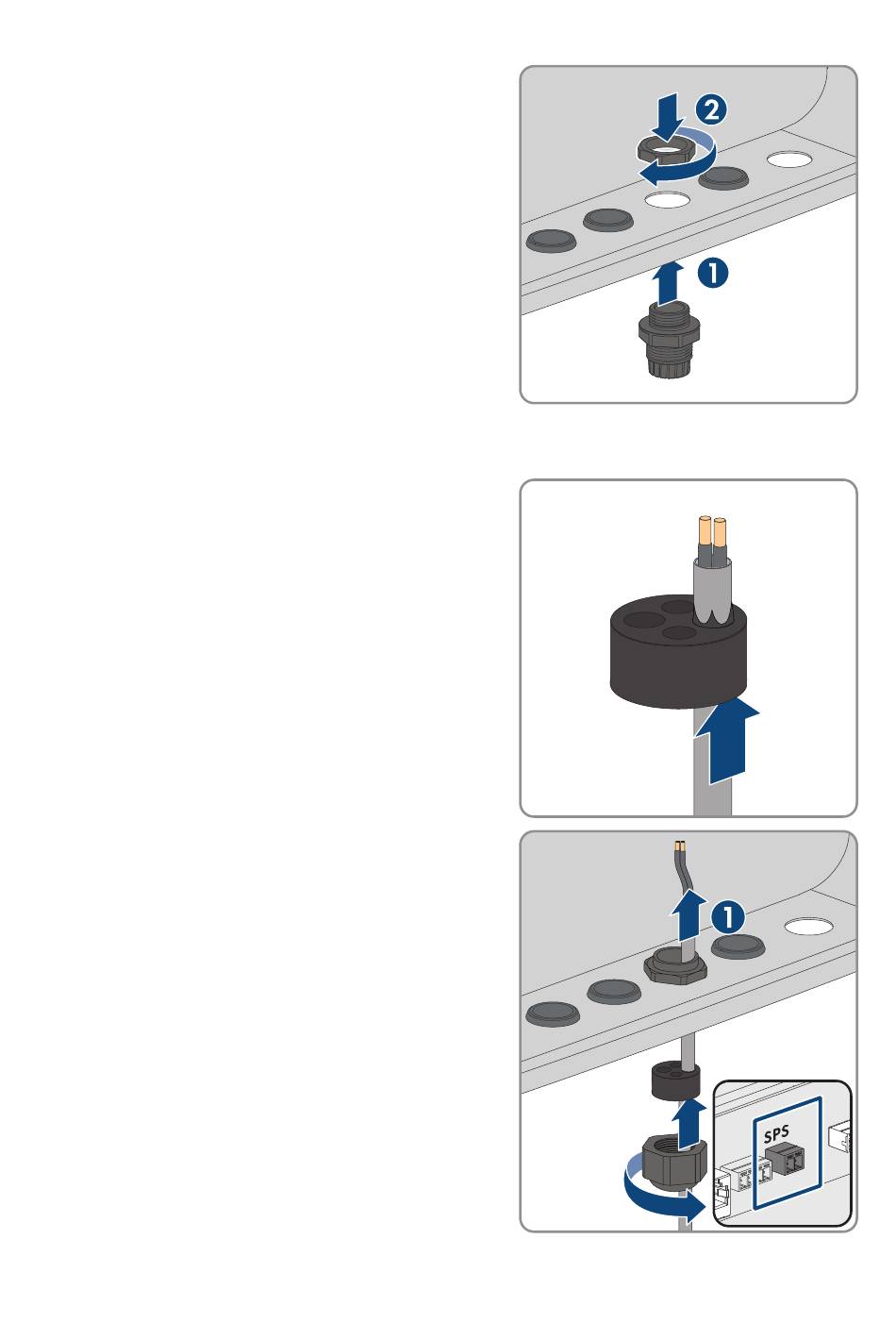

4. Die Kabelverschraubung M32x1,5 mit Vierloch-
Kabeltülle für Kommunikationsanschlüsse in die
Gehäuseöffnung für den Anschluss an das
Multifunktionsrelais und den Schalter für
Notstrombetrieb einsetzen und von innen mit der
Gegenmutter anziehen.
5. Die Überwurfmutter von der Kabelverschraubung abdrehen und über das Kabel führen.
6. Die Vierloch-Kabeltülle aus der Kabelverschraubung herausnehmen.
7. Das Kabel in eine passende Kabeldurchführung in
der Vierloch-Kabeltülle stecken. Dabei die
geschlossene Seite der Kabeldurchführung
durchstoßen.
8. Die Vierloch-Kabeltülle mit dem Kabel in die
Kabelverschraubung drücken und das Kabel zum
Steckplatz SPS auf der Kommunikationsbaugruppe
führen.
9. Das Kabel 20 mm abmanteln.
Systemhandbuch
HSS-SecurePowerSupply-SH-de-10
11 Elektrischer Anschluss
53
