2. Blindstopfen aus der Gehäuseöffnung für den Anschluss an das Multifunktionsrelais und den
Schalter für Notstrombetrieb entfernen.

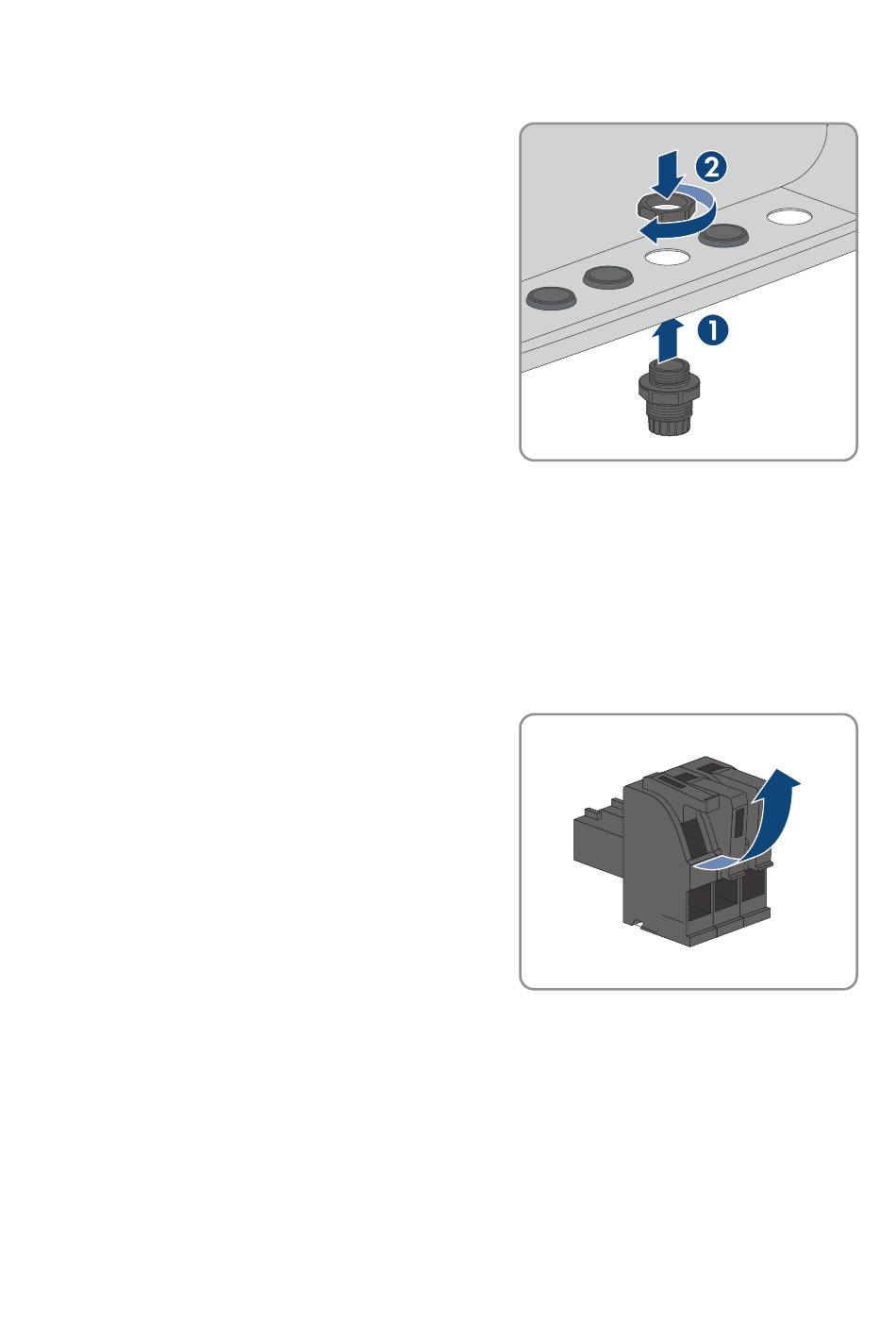

3. Die Kabelverschraubung M32x1,5 mit Vierloch-
Kabeltülle für Kommunikationsanschlüsse in die
Gehäuseöffnung für den Anschluss an das
Multifunktionsrelais und den Schalter für
Notstrombetrieb einsetzen und von innen mit der
Gegenmutter anziehen.
4. Die Überwurfmutter von der Kabelverschraubung abdrehen und über das Kabel führen.
5. Die Vierloch-Kabeltülle aus der Kabelverschraubung herausnehmen.
6. Das Kabel in eine passende Kabeldurchführung in der Vierloch-Kabeltülle stecken. Dabei die
geschlossene Seite der Kabeldurchführung durchstoßen.
7. Die Vierloch-Kabeltülle mit dem Kabel in die Kabelverschraubung drücken und das Kabel zum
Steckplatz MFR auf der Kommunikationsbaugruppe führen.
8. Das Kabel 20 mm abmanteln.
9. Die Leiter 6 mm abisolieren.
10. Die Leitereinführungen des mitgelieferten 3-poligen
Steckers entriegeln.
