11 Elektrischer Anschluss

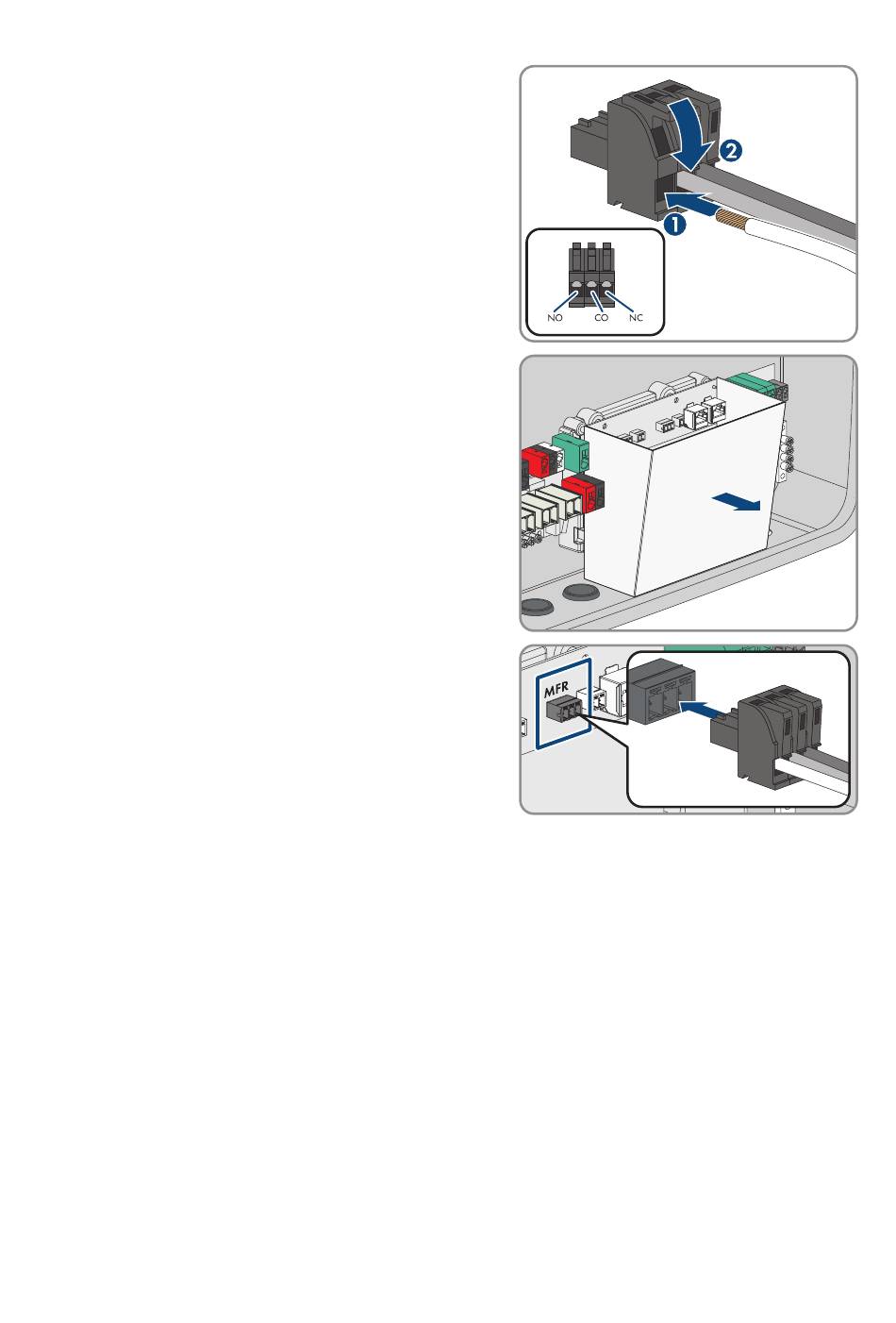

11. Die Leiter an den mitgelieferten 3-poligen Stecker
anschließen. Dazu die Adern in die
Leitereinführungen stecken und die
Leitereinführungen verriegeln. Dabei die Belegung
des Steckers beachten.
12. Falls die Abdeckung der Kommunikationsbaugruppe
montiert ist, die Abdeckung von der
Kommunikationsbaugruppe entfernen.
13. Den 3-poligen Stecker in die Buchse MFR auf der
Kommunikationsbaugruppe stecken. Dabei die
Pin‑Belegung beachten.
14. Sicherstellen, dass der Stecker fest sitzt.
15. Sicherstellen, dass alle Leiter korrekt angeschlossen sind.
16. Sicherstellen, dass die Leiter fest in den Klemmstellen sitzen.
17. Die Überwurfmutter der Kabelverschraubung handfest festdrehen.
Sehen Sie dazu auch:
• Digitaler Ausgang (MFR) ⇒ Seite 62
• Pin-Belegung MFR ⇒ Seite 62
11.9 Anschluss an digitalen Eingang GSI
11.9.1 Digitaler Eingang GSI
Am digitalen Eingang GSI können Sie einen Schalter für den Schnell-Stopp anschließen. In einem
System mit mehreren Wechselrichtern müssen Sie den Schalter für Schnell-Stopp an den digitalen
Eingang GSI des System Managers anschließen.
