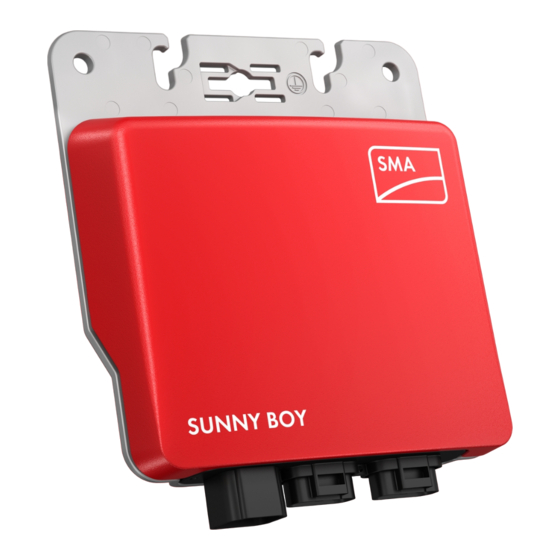

- Seite 1 Serviceanleitung für Installateure Fehlerbehebung bei der Powerline-Kommunikation SUNNY BOY 240-US / SUNNY MULTIGATE-US...
- Seite 2 Änderungen an Spezifikationen bleiben vorbehalten. Es wurden alle Anstrengungen unternommen, dieses Dokument mit größter Sorgfalt zu erstellen und auf dem neusten Stand zu halten. Leser werden jedoch ausdrücklich darauf hingewiesen, dass sich SMA Solar Technology America LLC und/oder SMA Solar Technology Canada Inc. das Recht vorbehalten, ohne Vorankündigung bzw.
- Seite 3 SMA Solar Technology America LLC Legal Provisions ® Torx ist eine eingetragene Marke der Acument Global Technologies, Inc. SMA Solar Technology America LLC 6020 West Oaks Blvd. Suite 300 Rocklin, CA 95765 U.S.A. SMA Solar Technology Canada Inc. 2425 Matheson Blvd. E 7th Floor Mississauga, ON L4W 5K4 Canada Serviceanleitung für Installateure...
-
Seite 4: Important Safety Instructions
Ein Warnhinweis beschreibt eine Gefahr, die Sach- oder Personenschaden nach sich ziehen kann. Er soll auf ein Vorgehen oder eine Tätigkeit aufmerksam machen, die, falls nicht korrekt durchgeführt, zu Personenschaden oder Sachschaden an SMA Produkten oder daran angeschlossenen Produkten führen kann. - Seite 5 SMA Solar Technology America LLC Important Safety Instructions Betriebshinweise beachten Lesen Sie die Dokumentation bevor Sie am Produkt arbeiten. Alle Sicherheitshin- weise und Anweisungen müssen, wie in der Dokumentation beschrieben, be- folgt werden. Serviceanleitung für Installateure Troubleshooting-PLC-SB240US-SG-de-10...
-
Seite 6: General Warnings
Produkts. Das Produkt enthält keine Komponenten, die vom Bediener gewartet werden müssen. Bei allen Instandsetzungs- und Wartungsarbeiten muss das Gerät immer an ein durch SMA freigegebenes Servicecenter zurückgegeben werden. Vor der Installation und Bedienung des Produkts, lesen Sie alle Anweisungen und Warnhinweise in dieser Anleitung. -
Seite 7: Inhaltsverzeichnis
SMA Solar Technology America LLC Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ..........Gültigkeitsbereich................8 Zielgruppe ..................8 Weiterführende Informationen ............8 Symbole....................8 Nomenklatur..................9 Checkliste................... 10 Fehlerbehebung................ 11 AC-Kabelweg prüfen ................. 11 Anforderungen an die AC-Kabel prüfen........... 11 Kabelrohre prüfen ................11 Abstände der AC-Kabel prüfen............ -
Seite 8: Hinweise Zu Diesem Dokument
• Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten und Anlagen • Kenntnis der gültigen Normen und Richtlinien • Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen Weiterführende Informationen Links zu weiterführenden Informationen finden Sie unter www.SMA-Solar.com: Dokumententitel Dokumentenart SUNNY BOY 240-US / SUNNY MULTIGATE-US... -
Seite 9: Nomenklatur
Wechselrichter, der sich am Ende der PV-Anlage befindet und Letzter Wechselrichter nicht direkt mit dem Sunny Multigate verbunden wird * Die Benennungen "Sunny Boy", "Sunny Boy 240-US", "Modul-Wechselrichter" und "Wechselrichter" werden in diesem Dokument synonym verwendet. Der Einfachheit halber wird häufig die allgemeine Benennung "Wechselrichter" verwendet. -
Seite 10: Checkliste
2 Checkliste SMA Solar Technology America LLC Checkliste Tätigkeit Siehe Geprüft Fehlersuche am Wechselrichter und Installationsanleitung ☐ Sunny Multigate durchführen. SUNNY BOY 240-US SUNNY MULTIGATE-US Aktuelles Firmware-Package installieren. Das aktuelle Firmware-Package wird ☐ über Sunny Portal automatisch aktua- lisiert. Die Aktualisierung kann manu- ell über Sunny Explorer erfolgen. -
Seite 11: Fehlerbehebung
SMA Solar Technology America LLC 3 Fehlerbehebung Fehlerbehebung AC-Kabelweg prüfen Abbildung 1: Maximaler AC-Kabelweg der PV-Anlage (links: erster Wechselrichter mit Anschluss an Sunny Multigate, rechts: letzter Wechselrichter) Vorgehen: • Prüfen, ob der AC-Kabelweg zwischen Sunny Multigate und dem letzten Wechselrichter kleiner als 30 m (100 ft) ist. -
Seite 12: Abstände Der Ac-Kabel Prüfen
3 Fehlerbehebung SMA Solar Technology America LLC Abstände der AC-Kabel prüfen Die Powerline-Kommunikation wird von elektromagnetischen Feldern der AC-Kabel in einer PV- Anlage mit mehreren Multigates beeinflusst. Die Paketfehlerrate ist abhängig vom Abstand der AC-Kabel zueinander. Je länger die Strecke ist, die die AC-Kabel nahe beieinander liegen, desto höher ist die Paketfehlerrate. - Seite 13 SMA Solar Technology America LLC 3 Fehlerbehebung Abbildung 3: Abstände der AC-Kabel bei einer Wanddurchführung Abbildung 4: Abstände der AC-Kabel bei mehreren Wanddurchführung Serviceanleitung für Installateure Troubleshooting-PLC-SB240US-SG-de-10...
-
Seite 14: Schutzleiter Prüfen
3 Fehlerbehebung SMA Solar Technology America LLC Wenn mehrere Sunny Multigate verwendet werden, lässt sich die gegenseitige Beeinflussung aufeinander testen. Vorgehen: 1. Um die gegenseitige Beeinflussung zu testen, alle Sunny Multigate bis auf 1 Sunny Multigate für mindestens 15 min abschalten. - Seite 15 SMA Solar Technology America LLC 3 Fehlerbehebung Abbildung 6: Zugelässige Erdung mit 2 Sunny Multigate Abbildung 7: Zugelässige Erdung der Abzweidose Abbildung 8: Unzugelässiger Massekontakt zwischen Sunny Multigate und dem ersten Wechselrichter Serviceanleitung für Installateure Troubleshooting-PLC-SB240US-SG-de-10...
-
Seite 16: Störungsmeldung Prüfen
3 Fehlerbehebung SMA Solar Technology America LLC Abbildung 9: Unzugelässige Verbindung der Schutzleiter von 2 Sunny Multigate Störungsmeldung prüfen Die Warnstufe der Störungsmeldung Powerline-Kommunikation gestört (10265) hängt von der Paketfehlerrate der Powerline-Kommunikation ab. Warnstufe Paketfehlerrate Info Geringe Paketfehlerrate Warnung Mittlere Paketfehlerrate... -
Seite 17: Kontakt
SMA Solar Technology America LLC 4 Kontakt Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Gerätetyp des Wechselrichters • Seriennummer des Wechselrichters •... - Seite 18 SMA Solar Technology www.SMA-Solar.com...
