11 Elektrischer Anschluss

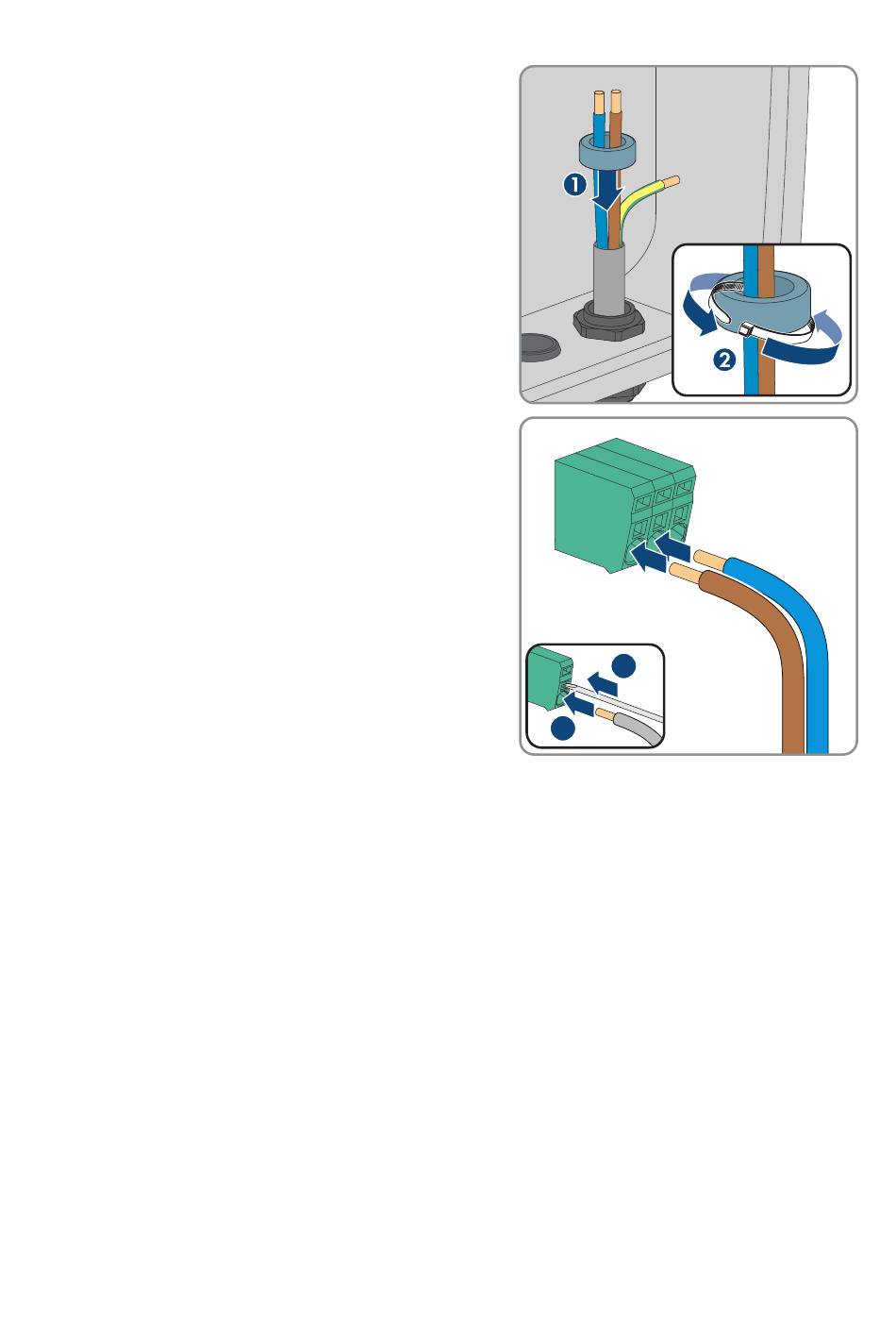

8. N und L durch den Ferrit führen und Ferrit mit
Kabelbinder befestigen.
9. N und L gemäß der Beschriftung an der Klemmleiste
AC anschließen. Dazu wenn nötig, die Klemmstellen
mit einen Schlitzschraubendreher (4 mm) öffnen.
10. Sicherstellen, dass die Anschlussklemmen mit den richtigen Leitern belegt sind.
11. Sicherstellen, dass alle Leiter fest sitzen.
12. Die Überwurfmutter der Kabelverschraubung handfest anziehen.
11.4 Schalter für Notstrombetrieb anschließen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 handelsüblicher Schalter
Vorgehen:
1. Das Anschlusskabel an den Schalter anschließen (siehe Anleitung des Schalters).
2. Den Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten.
3. Blindstopfen aus der Gehäuseöffnung für den Anschluss an das Multifunktionsrelais und den
Schalter für Notstrombetrieb entfernen.
52
HSS-SecurePowerSupply-SH-de-10
SMA Solar Technology AG
L N
1
2
Systemhandbuch
