☐ Kabel mit Schirmung: Ja (beidseitig auf externe Schirmklemme)
6.1.7 Anforderungen an Signalkabel für digitale Anschlüsse
X10-X13
☐ Leiterquerschnitt: 0,22 mm² (24 AWG) bis 1,5 mm² (16 AWG)
☐ Maximale Kabellänge: < 30 m (98 ft)
☐ Kabel mit Schirmung: Nein
6.1.8 Anforderungen an Netzwerkkabel X14-X16
Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die
folgenden Kabelanforderungen:
☐ Kabeltyp: 100BaseTx
☐ Kabelkategorie: Mindestens Cat5e
☐ Steckertyp: RJ45 der Cat5, Cat5e, Cat6 oder Cat6a (Cat7-Stecker können nicht verwendet
werden)
☐ Schirmung: S/UTP, F/UTP oder höher
☐ Anzahl Aderpaare und Aderquerschnitt: mindestens 2 x 2 x 0,22 mm² (2 x 2 x 24 AWG)
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Patch-Kabel: < 50 m (164 ft)
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Verlegekabel: < 100 m (328 ft)
☐ UV-beständig bei Verlegung im Außenbereich
6.2 Übersicht des Anschlussbereichs

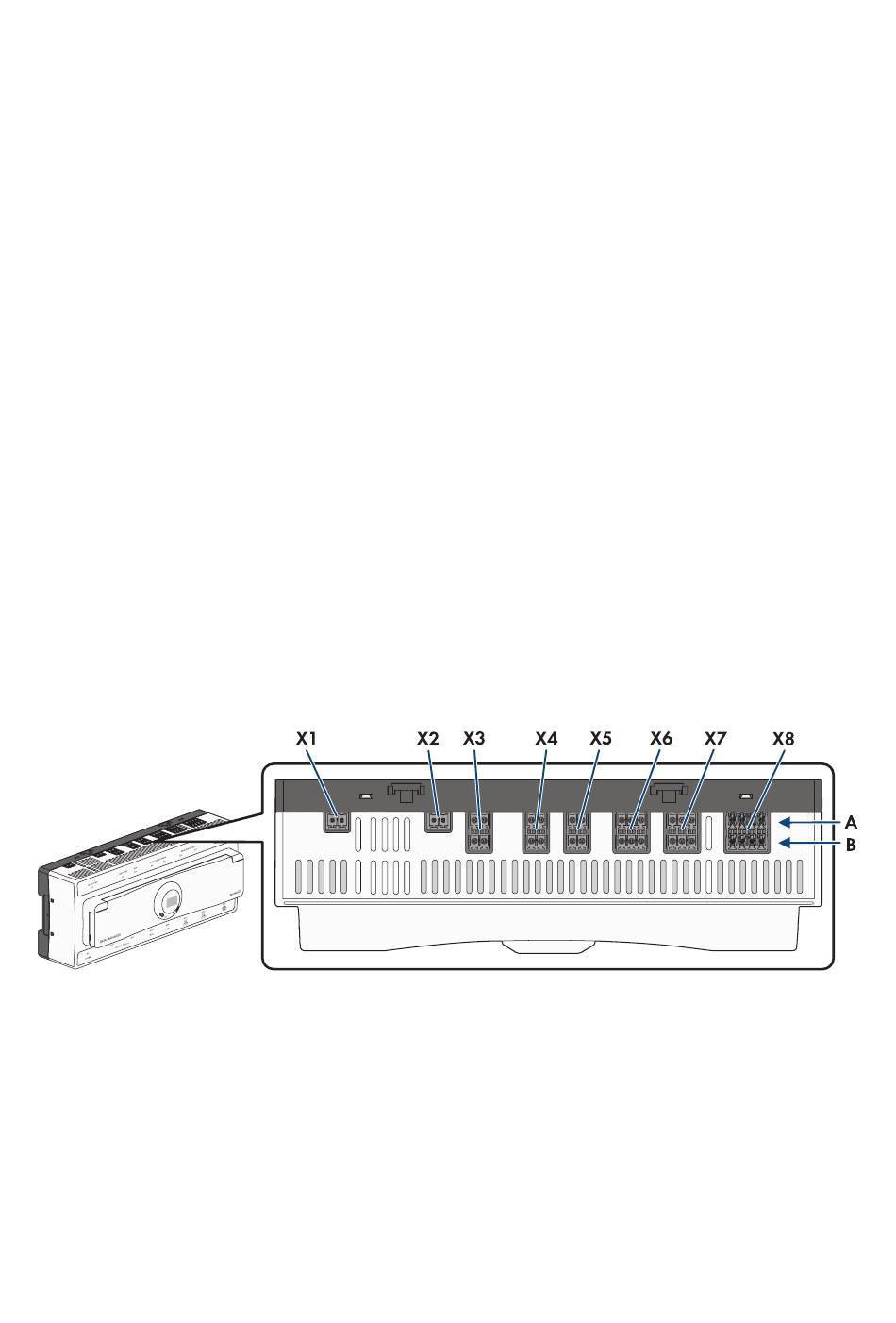

Abbildung 6: Übersicht des oberen Anschlussbereichs
