11 Elektrischer Anschluss

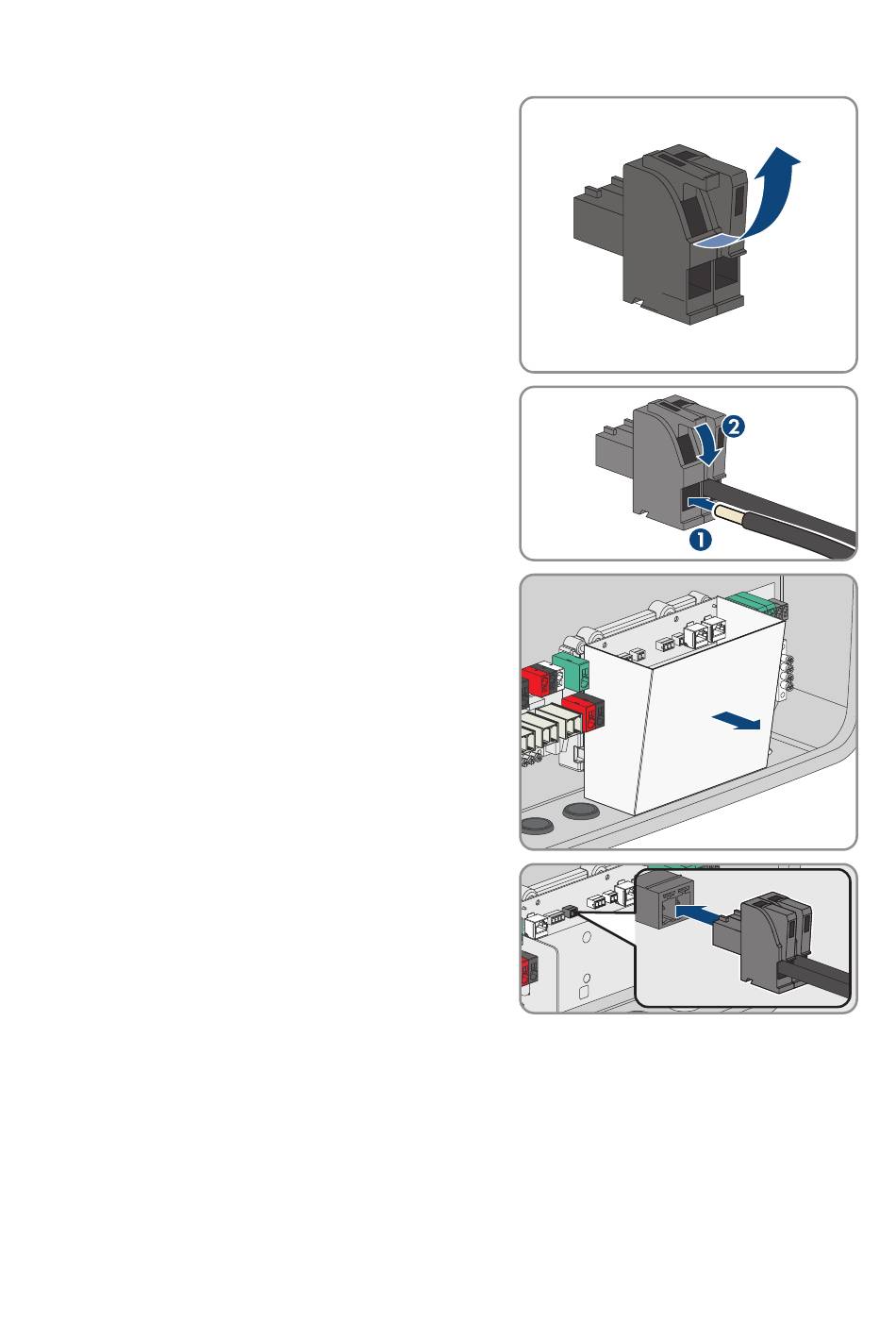

10. Die Leiter 6 mm abisolieren.
11. Die Leitereinführungen des mitgelieferten 2-poligen
Steckers entriegeln.
12. Die Leiter an den mitgelieferten 2-poligen Stecker
anschließen. Dazu die Adern in die
Leitereinführungen stecken und die
Leitereinführungen verriegeln. Dabei die Belegung
des Steckers beachten.
13. Die Abdeckung von der Kommunikationsbaugruppe
entfernen.
14. Den 2-poligen Stecker in die Buchse SPS auf der
Kommunikationsbaugruppe stecken. Dabei die
Pin‑Belegung beachten.
15. Sicherstellen, dass der Stecker fest sitzt.
16. Sicherstellen, dass alle Leiter korrekt angeschlossen sind.
17. Sicherstellen, dass die Leiter fest in den Klemmstellen sitzen.
18. Die Überwurfmutter der Kabelverschraubung handfest festdrehen.
Sehen Sie dazu auch:
• Anforderungen an Signalkabel ⇒ Seite 47
