10 Montage
Vorgehen:

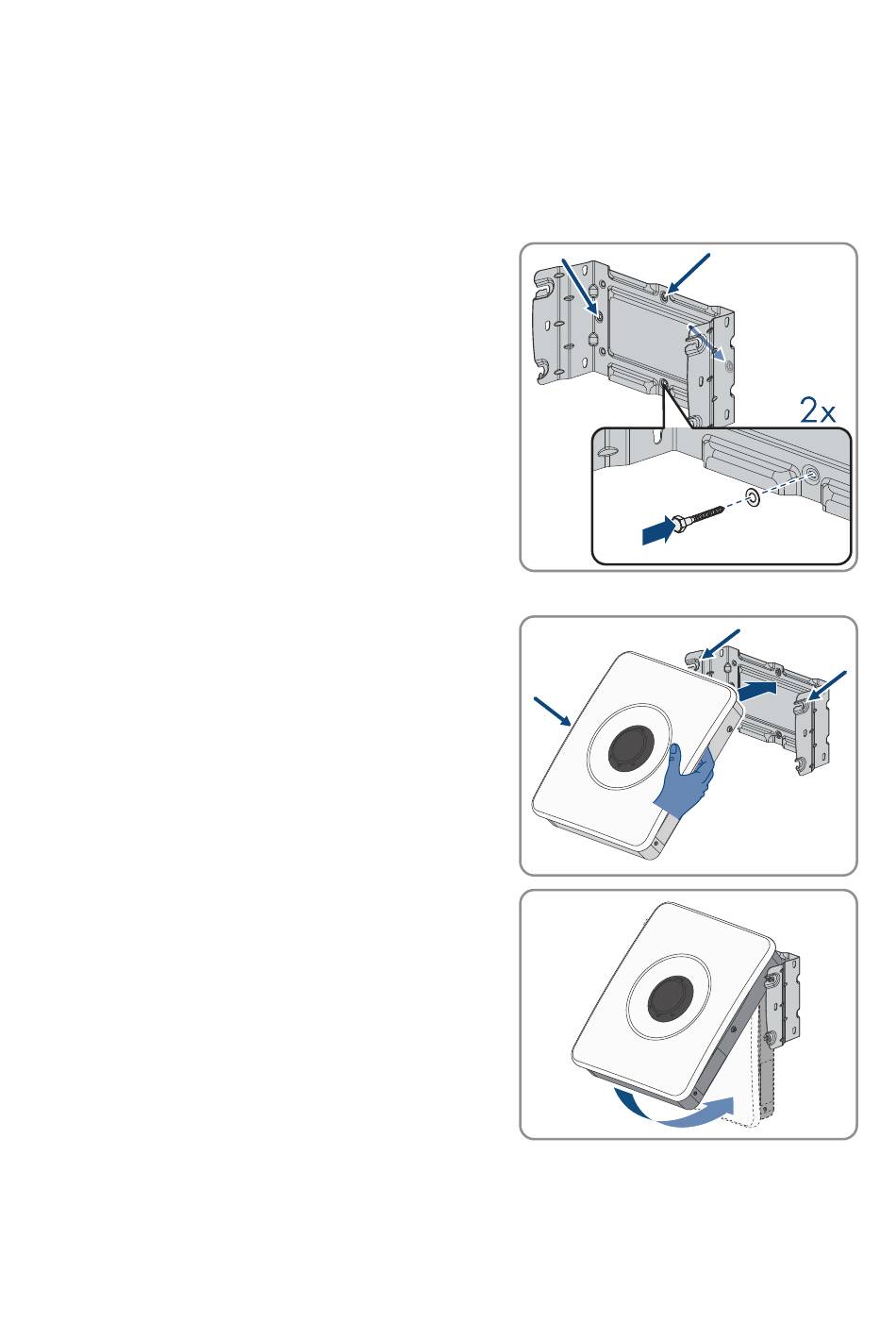

1. Die Montagehalterung waagerecht ausrichten und die Positionen der Bohrlöcher markieren.
Dabei entweder die 2 Löcher in der Mitte der Wandhalterung oder jeweils 1 Loch links und
rechts verwenden.
2. Die Montagehalterung zur Seite legen und die markierten Löcher bohren.
3. Je nach Untergrund gegebenenfalls die Dübel in die Bohrlöcher stecken.
4. Montagehalterung waagerecht mit Schrauben und
Unterlegscheiben festdrehen. Dabei auf die korrekte
Ausrichtung der Montagehalterung achten.
☑ Die Montagehalterung ist korrekt angebracht.
5. Den Wechselrichter mithilfe der Ausbuchtungen am
Gehäuse hochheben und in einem 45°-Winkel über
die oberen 2 Nieten in die oberen
Führungsschienen der Montagehalterung
einhängen.
6. Den unteren Teil des Wechselrichters vorsichtig in
Richtung des Untergrunds rotieren und in eine 90°
Stellung zum Untergrund bringen.
