11 Elektrischer Anschluss

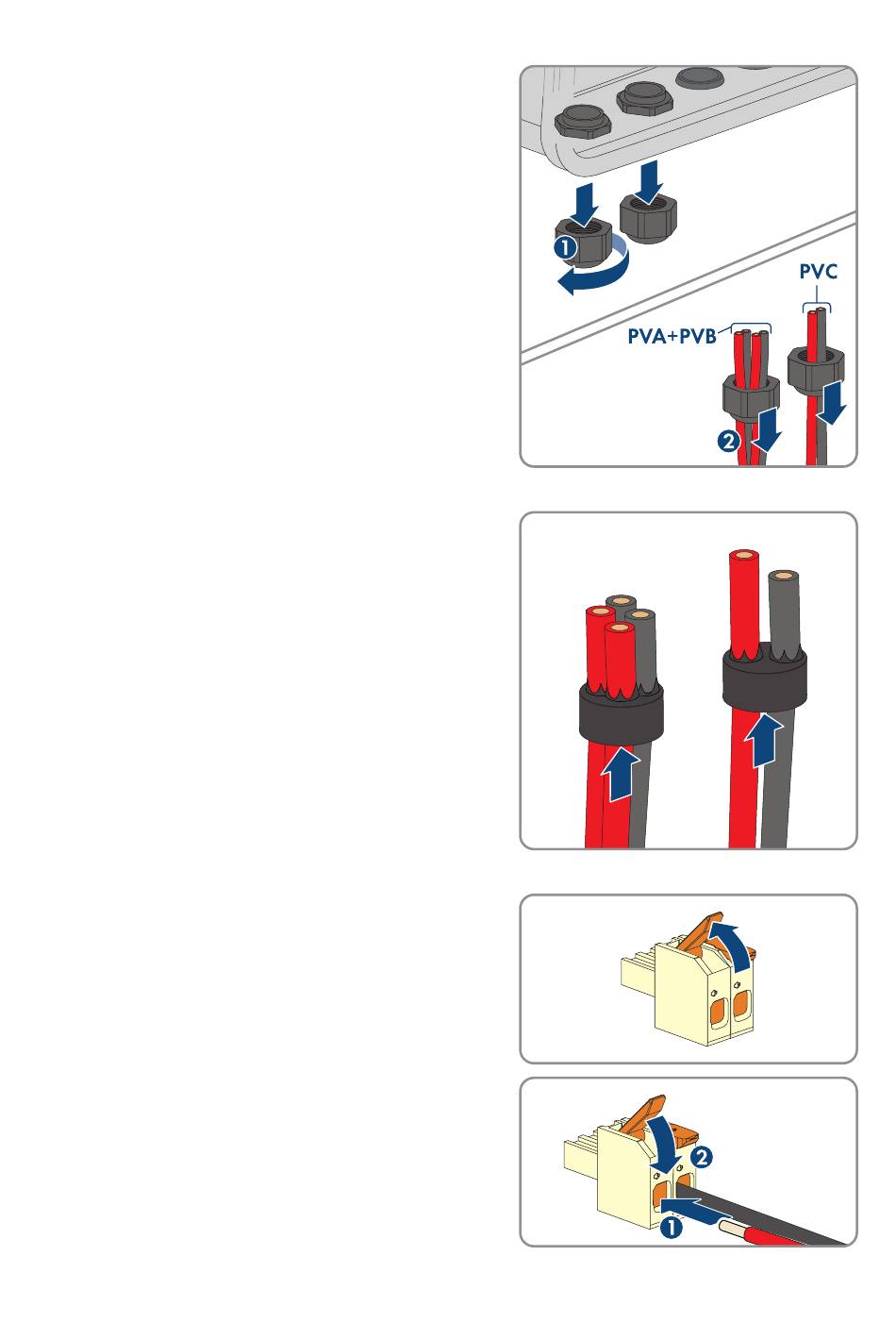

4. Die Überwurfmutter von jeder Kabelverschraubung
abdrehen und über die DC-Kabel führen. Wenn alle
3 PV-Eingänge belegt werden, führen Sie die Kabel
für PVA und PVB zusammen durch eine
Überwurfmutter und Kabelverschraubung und das
Kabel für PVC durch eine weitere Überwurfmutter
und Kabelverschraubung.
5. Die Vierloch-Kabeltülle aus der Kabelverschraubung herausnehmen.
6. Die DC-Kabel in jeweils eine Kabeldurchführung in
der Vierloch-Kabeltülle stecken. Dabei die
geschlossene Seite der Kabeldurchführung
durchstoßen.
7. Die DC-Kabel ca. 12 mm abisolieren.
8. Die Hebel an den Klemmleisten für den Anschluss
der PV-Module nach oben drücken.
9. Die DC-Kabel an den Klemmleisten für den
Anschluss der PV-Module anschließen. Dazu den
Leiter einführen und den Hebel herunterdrücken.
68
HSS-SecurePowerSupply-SH-de-10
SMA Solar Technology AG
Systemhandbuch
