SMA Solar Technology AG

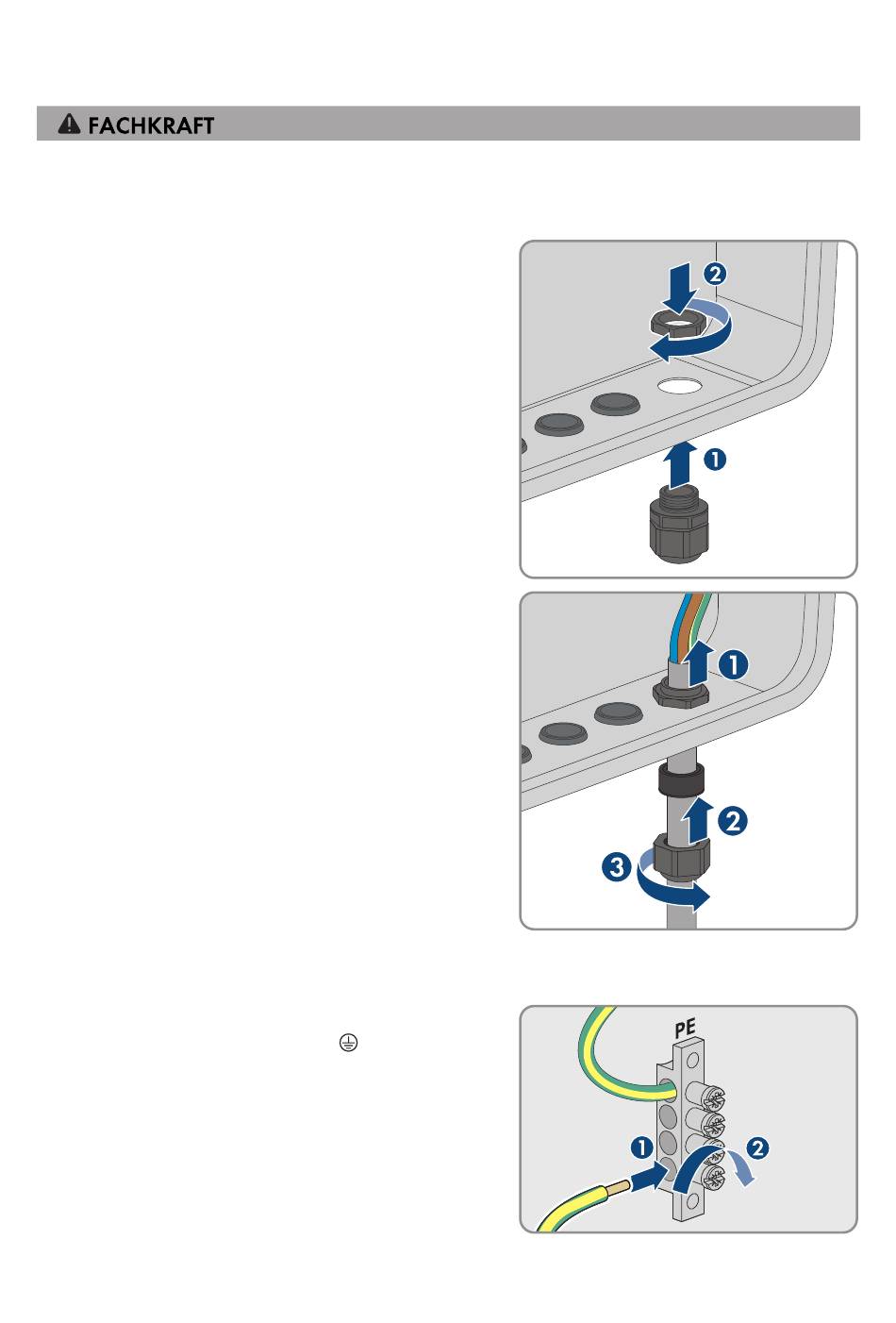

11.3 Öffentliches Stromnetz anschließen
1. Den Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten.
2. Blindstopfen aus der Gehäuseöffnung für den Anschluss des öffentlichen Stromnetzes
einsetzen entfernen.
3. Die Kabelverschraubung M32x1,5 mit Dichteinsatz
in die Gehäuseöffnung für den Anschluss des
öffentlichen Stromnetzes einsetzen und von innen
mit der Gegenmutter anziehen.
4. Das Kabel durch die Kabelverschraubung und den
Dichteinsatz in das Innere des Wechselrichters
führen. Dazu, wenn nötig, die Überwurfmutter der
Kabelverschraubung etwas lösen.
5. Das Kabel 100 mm abmanteln.
6. L, N und PE jeweils 18 mm abisolieren.
7. PE entsprechend der Beschriftung so kurz wie
möglich an die Sammelschiene
ohne dass der Leiter unter Spannung steht. Dazu
den Leiter bis zum Anschlag in die Sammelschiene
führen und die Schraube festziehen (PZ2,
Drehmoment mindestens 2,5 Nm).
Systemhandbuch
anschließen,
HSS-SecurePowerSupply-SH-de-10
11 Elektrischer Anschluss
51
