SMA Solar Technology AG

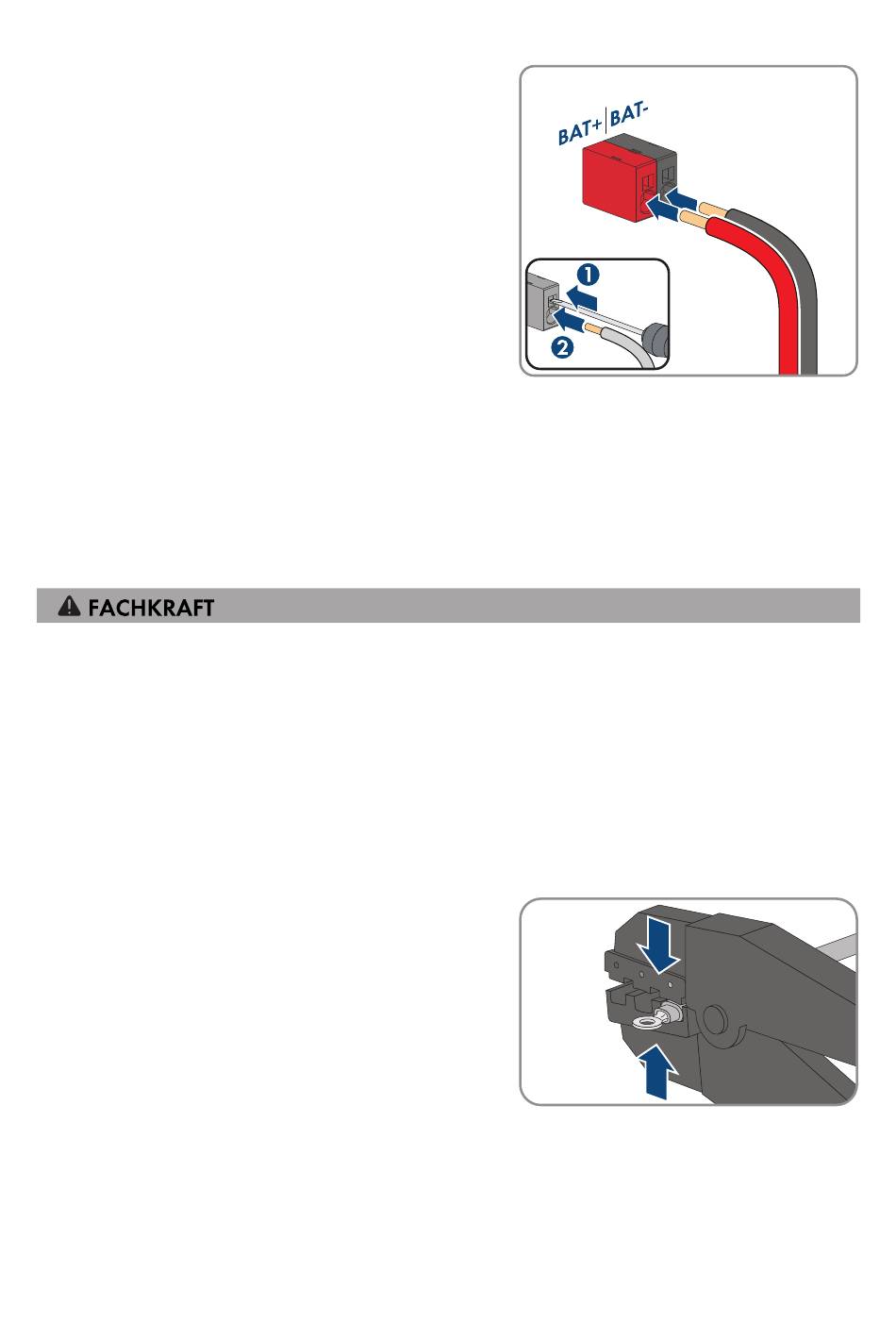

8. Die Batterieleistungskabel gemäß der Beschriftung
an die Klemmleiste BAT+ und BAT- anschließen.
Dazu einen Schlitzschraubendreher in die obere
Öffnung der Klemme stecken und Kabel in die
untere Öffnung stecken. Anschließend den
Schlitzschraubendreher entfernen.
9. Durch leichtes Ziehen sicherstellen, dass die Kabel fest in den Klemmen stecken.
10. Die Überwurfmutter der Kabelverschraubung handfest anziehen.
Sehen Sie dazu auch:
• Anforderungen an die Batterieleistungskabel ⇒ Seite 48
11.12 Zusätzliche Erdung anschließen
Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist, können Sie eine
zusätzliche Erdung am Produkt anschließen. Dadurch wird ein Berührungsstrom bei Versagen des
Schutzleiters am Anschluss für das AC-Kabel vermieden. Die benötigte Schraube M5x16, die
Unterlegscheibe und die Spannscheibe sind im Lieferumfang des Wechselrichters enthalten.
Zusätzlich benötigtes Material:
• 1 Ringkabelschuh
Vorgehen:
1. Das Erdungskabel abisolieren.
2. Den abisolierten Teil des Erdungskabels in den
Ringkabelschuh einführen und mit einer Crimpzange
crimpen.
Systemhandbuch
HSS-SecurePowerSupply-SH-de-10
11 Elektrischer Anschluss
71
