SMA Solar Technology AG
Sehen Sie dazu auch:
• Signalquelle an digitalen Eingang GSI anschließen ⇒ Seite 65
11.9.2 Verschaltungsübersicht GSI
SUNNY BOY SMART ENERGY
als System Manager

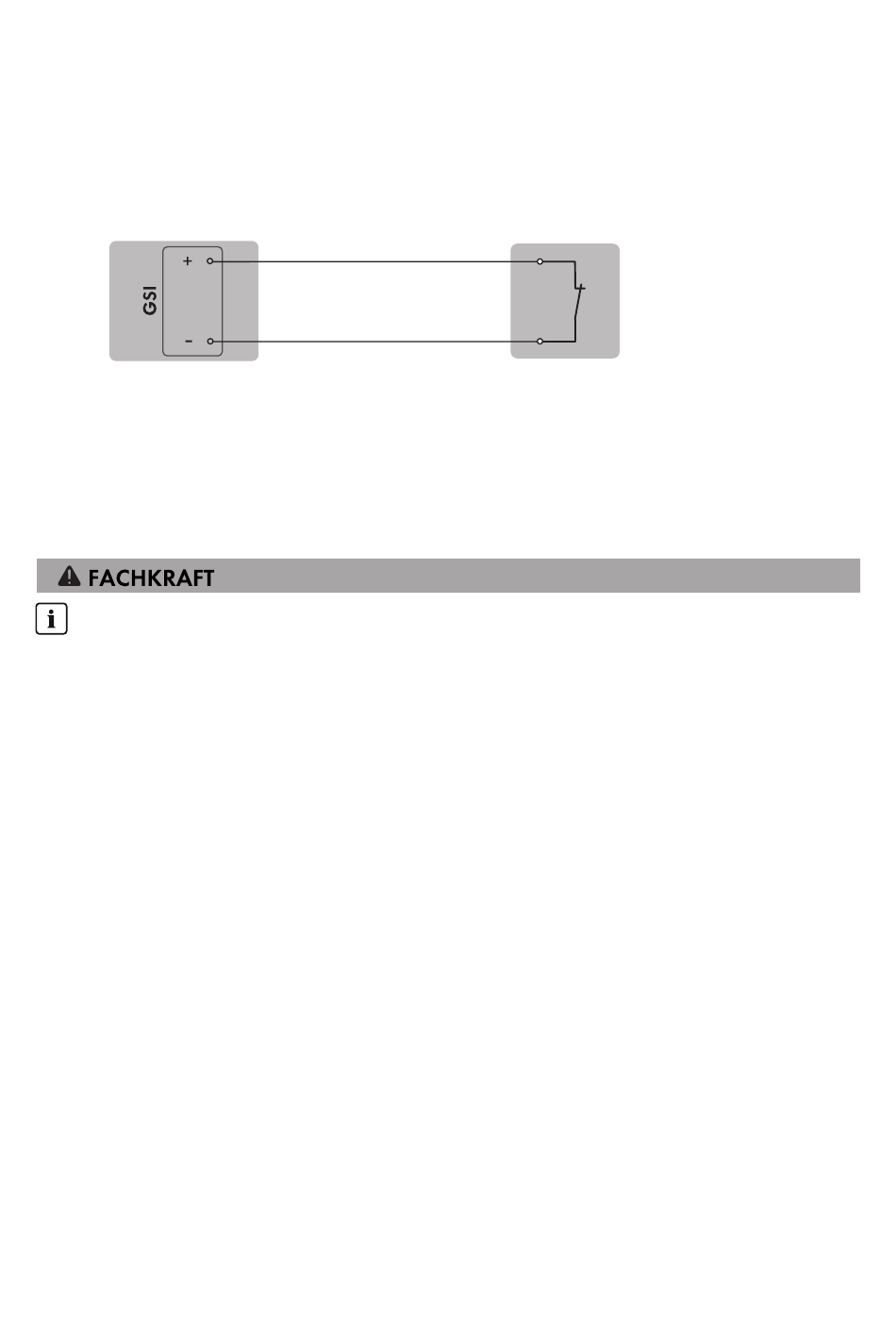

Abbildung 11: Anschluss eines Schalters für den Schnell-Stopp am digitalen Eingang GSI des Sunny Boy Smart
Energy, der als System Manager konfiguriert werden soll
Sehen Sie dazu auch:
• Signalquelle an digitalen Eingang GSI anschließen ⇒ Seite 65
11.9.3 Signalquelle an digitalen Eingang GSI anschließen
Netzwerkkabel und Schalter für Schnell-Stopp nutzen die gleiche
Kabelverschraubung
Wenn ein Schalter für Schnell-Stopp angeschlossen werden soll, die Netzwerkkabel
zusammen mit dem Anschlusskabel des Schalters für Schnell-Stopp in die Kabeltülle stecken
und in den Wechselrichter einführen.
Zusätzliches benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Schalter für Schnell-Stopp (Öffner)
Voraussetzungen:
☐ Die Signalquelle muss für den Anschluss an die digitalen Eingänge technisch geeignet sein
Technische Daten.
Vorgehen:
1. Den Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten.
2. Blindstopfen aus der Gehäuseöffnung für den Anschluss der Netzwerkkabel entfernen.
3. Die Kabelverschraubung M32x1,5 mit Vierloch-Kabeltülle für Kommunikationsanschlüsse in
die Gehäuseöffnung für den Anschluss an das Multifunktionsrelais und den Schalter für
Notstrombetrieb einsetzen und von innen mit der Gegenmutter anziehen.
4. Die Überwurfmutter von der Kabelverschraubung abdrehen und über das Kabel führen.
5. Die Vierloch-Kabeltülle aus der Kabelverschraubung herausnehmen.
6. Das Kabel in eine passende Kabeldurchführung in der Vierloch-Kabeltülle stecken. Dabei die
geschlossene Seite der Kabeldurchführung durchstoßen.
Systemhandbuch
Schnell-Stopp-Schalter
HSS-SecurePowerSupply-SH-de-10
11 Elektrischer Anschluss
65
