11 Elektrischer Anschluss
7. Die Vierloch-Kabeltülle mit dem Kabel in die Kabelverschraubung drücken und das Kabel zum
Steckplatz GSI auf der Kommunikationsbaugruppe führen.
8. Das Kabel 20 mm abmanteln.
9. Die Leiter 6 mm abisolieren.

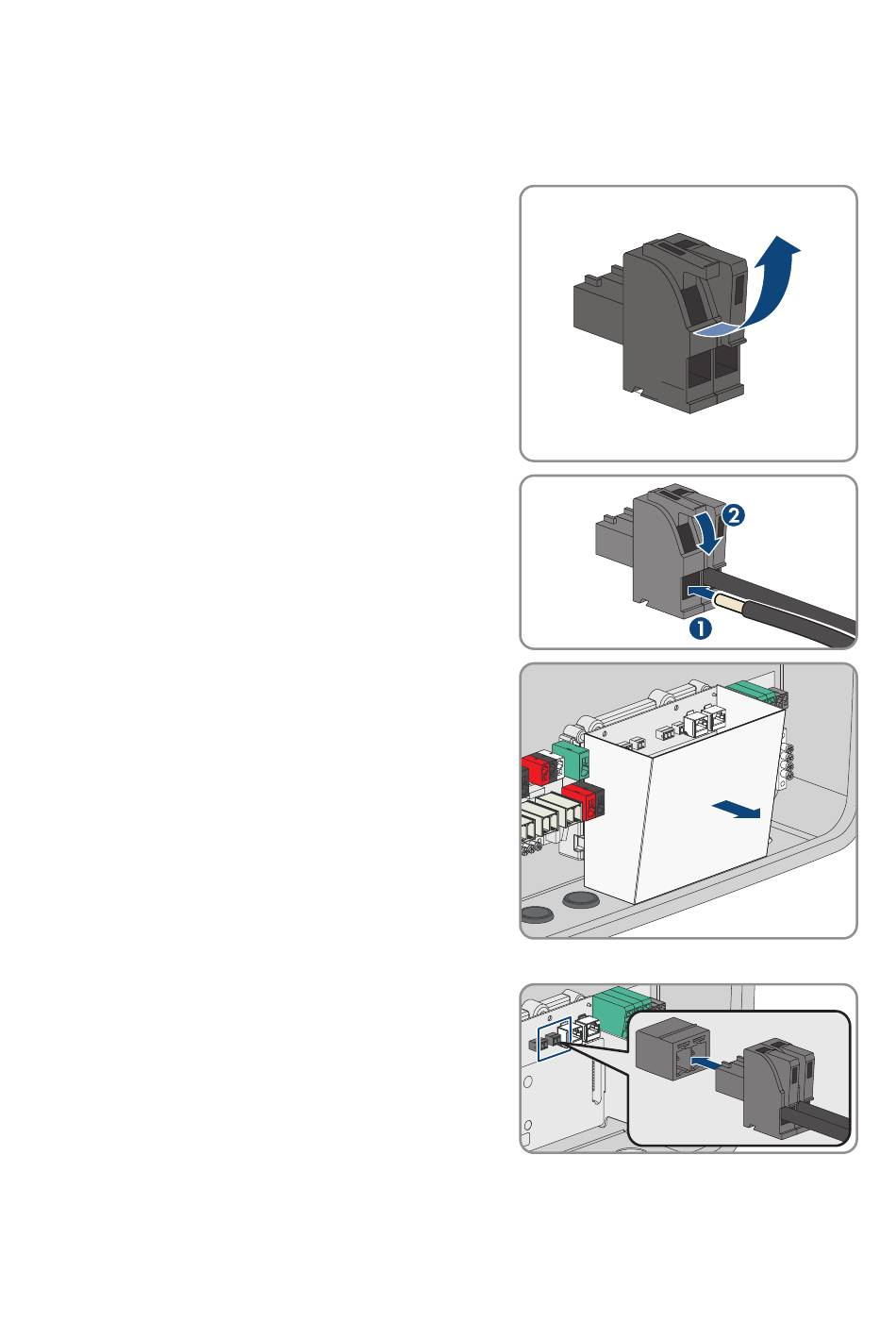

10. Die Leitereinführungen des mitgelieferten 2-poligen
Steckers entriegeln.
11. Die Leiter an den mitgelieferten 2-poligen Stecker
anschließen. Dazu die Adern in die
Leitereinführungen stecken und die
Leitereinführungen verriegeln. Dabei die Belegung
des Steckers beachten.
12. Falls die Abdeckung der Kommunikationsbaugruppe
montiert ist, die Abdeckung von der
Kommunikationsbaugruppe entfernen.
13. Den gesteckten 2-poligen Stecker mit Brücke aus der Buchse GSI entfernen.
14. Den 2-poligen Stecker mit den Anschlusskabeln in
die Buchse GSI auf der Kommunikationsbaugruppe
stecken. Dabei die Pin‑Belegung beachten.
15. Sicherstellen, dass der Stecker fest sitzt.
16. Sicherstellen, dass alle Leiter korrekt angeschlossen sind.
66
HSS-SecurePowerSupply-SH-de-10
SMA Solar Technology AG
Systemhandbuch
