Inhaltsverzeichnis
11 Elektrischer Anschluss

11.2.2 Innenansicht

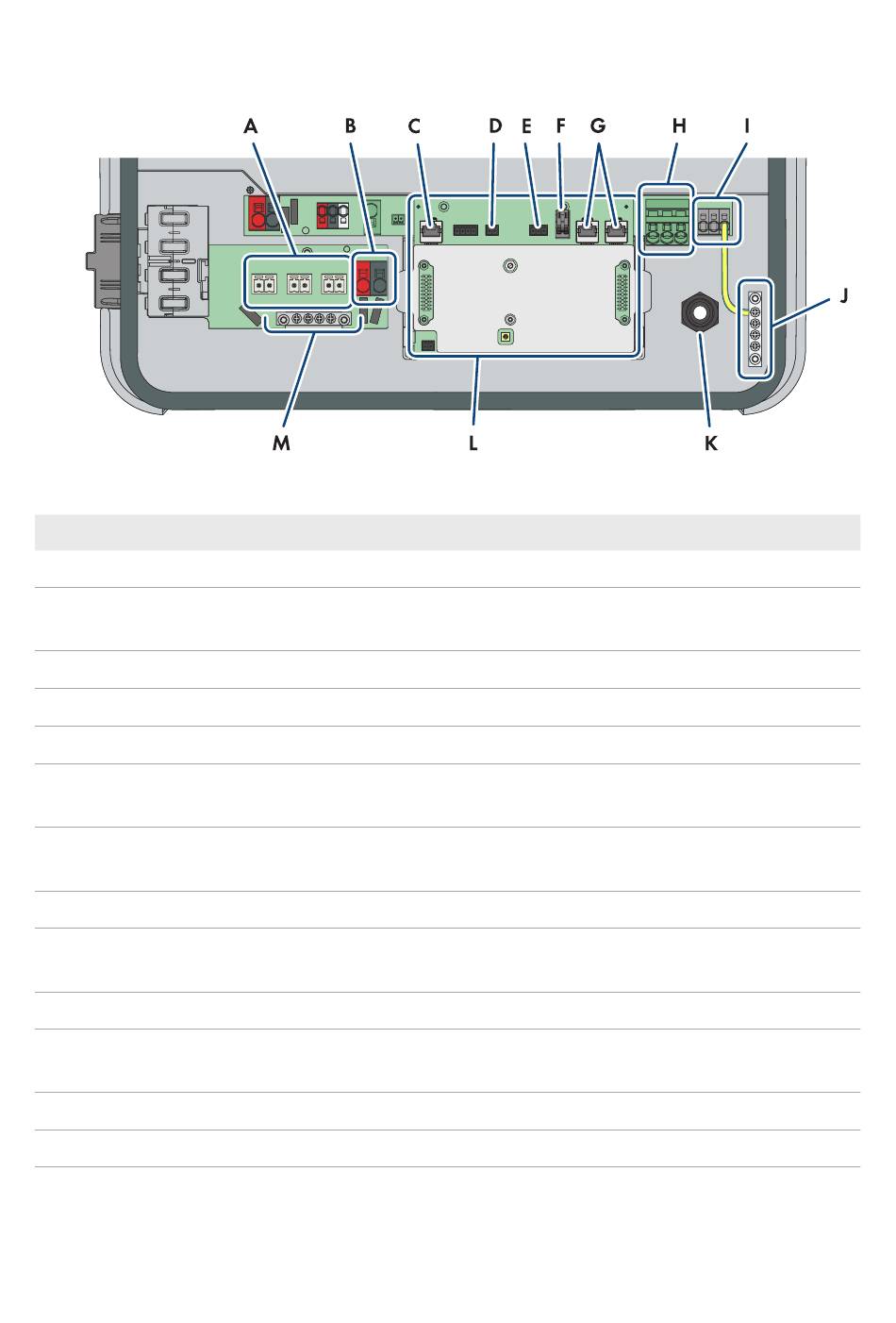

Abbildung 10: Anschlussbereich des Wechselrichters
Position
A
B
C
D
E
F
G
H
I
J
K
L
M
50
HSS-SecurePowerSupply-SH-de-10
Bezeichnung
Klemmleisten +PVA-, +PVB- und +PVC- für den Anschluss der PV-Module
Anschlussklemmen BAT+ und BAT - für den Anschluss der Batterieleistungska-
bel
Netzwerkbuchse BATTERY für Anschluss des Batteriekommunikationskabels
Steckplatz SPS für den Anschluss des Schalters für den Notstrombetrieb
Steckplatz MFR für den Anschluss an das Multifunktionsrelais
Klemmleiste GSI mit gesteckter Brücke für den Anschluss eines Schalters für
Schnell-Stopp
Netzwerkbuchsen LAN-1 und LAN-2 für Anschluss des Energiezählers und
des Routers
Klemmleiste AC für den Anschluss von L und N des öffentlichen Stromnetzes
Klemmleiste SPS für den Anschluss von L und N der Steckdose für den No-
strombetrieb
Sammelschiene für Erdung der AC-Anschlüsse
Kabelverschraubung M20x1,5 für die AC-Kabel der Steckdose für Notstrom-
betrieb
Kommunikationsbaugruppe
Erdungsschiene für den Anschluss zusätzlicher Erdung (bei Bedarf)
SMA Solar Technology AG
Systemhandbuch
