5 Installation
DE

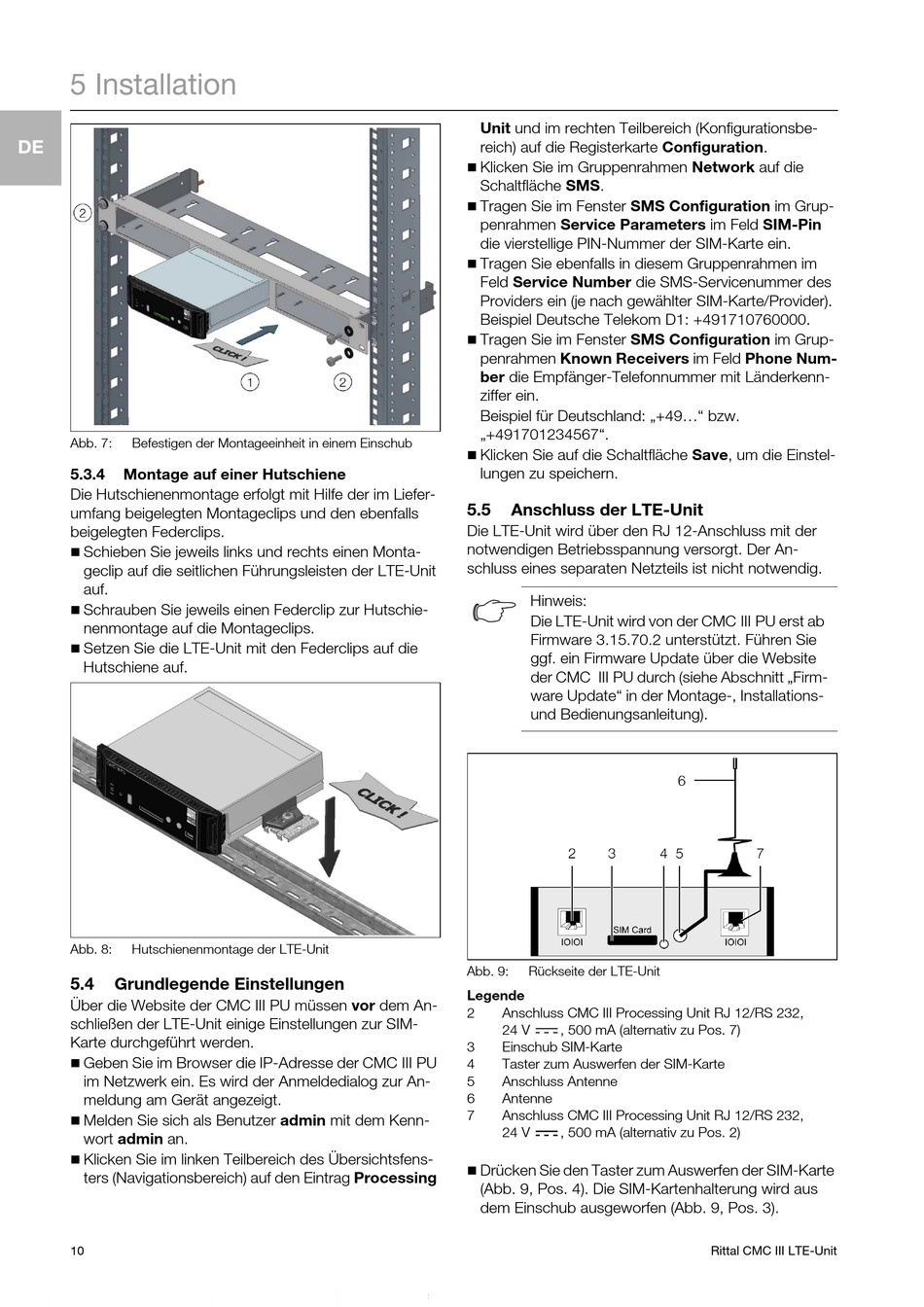

Abb. 7:
Befestigen der Montageeinheit in einem Einschub
5.3.4
Montage auf einer Hutschiene
Die Hutschienenmontage erfolgt mit Hilfe der im Liefer-
umfang beigelegten Montageclips und den ebenfalls
beigelegten Federclips.
Schieben Sie jeweils links und rechts einen Monta-
geclip auf die seitlichen Führungsleisten der LTE-Unit
auf.
Schrauben Sie jeweils einen Federclip zur Hutschie-
nenmontage auf die Montageclips.
Setzen Sie die LTE-Unit mit den Federclips auf die
Hutschiene auf.
Abb. 8:
Hutschienenmontage der LTE-Unit
5.4
Grundlegende Einstellungen
Über die Website der CMC III PU müssen vor dem An-
schließen der LTE-Unit einige Einstellungen zur SIM-
Karte durchgeführt werden.
Geben Sie im Browser die IP-Adresse der CMC III PU
im Netzwerk ein. Es wird der Anmeldedialog zur An-
meldung am Gerät angezeigt.
Melden Sie sich als Benutzer admin mit dem Kenn-
wort admin an.
Klicken Sie im linken Teilbereich des Übersichtsfens-
ters (Navigationsbereich) auf den Eintrag Processing
10
Unit und im rechten Teilbereich (Konfigurationsbe-
reich) auf die Registerkarte Configuration.
Klicken Sie im Gruppenrahmen Network auf die
Schaltfläche SMS.
Tragen Sie im Fenster SMS Configuration im Grup-
penrahmen Service Parameters im Feld SIM-Pin
die vierstellige PIN-Nummer der SIM-Karte ein.
Tragen Sie ebenfalls in diesem Gruppenrahmen im
Feld Service Number die SMS-Servicenummer des
Providers ein (je nach gewählter SIM-Karte/Provider).
Beispiel Deutsche Telekom D1: +491710760000.
Tragen Sie im Fenster SMS Configuration im Grup-
penrahmen Known Receivers im Feld Phone Num-
ber die Empfänger-Telefonnummer mit Länderkenn-
ziffer ein.
Beispiel für Deutschland: „+49..." bzw.
„+491701234567".
Klicken Sie auf die Schaltfläche Save, um die Einstel-
lungen zu speichern.
5.5
Anschluss der LTE-Unit
Die LTE-Unit wird über den RJ 12-Anschluss mit der
notwendigen Betriebsspannung versorgt. Der An-
schluss eines separaten Netzteils ist nicht notwendig.
Hinweis:
Die LTE-Unit wird von der CMC III PU erst ab
Firmware 3.15.70.2 unterstützt. Führen Sie
ggf. ein Firmware Update über die Website
der CMC III PU durch (siehe Abschnitt „Firm-
ware Update" in der Montage-, Installations-
und Bedienungsanleitung).
Abb. 9:
Rückseite der LTE-Unit
Legende
2
Anschluss CMC III Processing Unit RJ 12/RS 232,
24 V
, 500 mA (alternativ zu Pos. 7)
3
Einschub SIM-Karte
4
Taster zum Auswerfen der SIM-Karte
5
Anschluss Antenne
6
Antenne
7
Anschluss CMC III Processing Unit RJ 12/RS 232,
24 V
, 500 mA (alternativ zu Pos. 2)
Drücken Sie den Taster zum Auswerfen der SIM-Karte
(Abb. 9, Pos. 4). Die SIM-Kartenhalterung wird aus
dem Einschub ausgeworfen (Abb. 9, Pos. 3).
Rittal CMC III LTE-Unit
